首页  >  产品百科  >  5051101792

5051101792

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 17pin 米黄色 1.9mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 14mm(长度)*5.3mm(高度)
供应商型号: WM12373TR-ND
供应商: Digi-Key
标准整包数: 3000

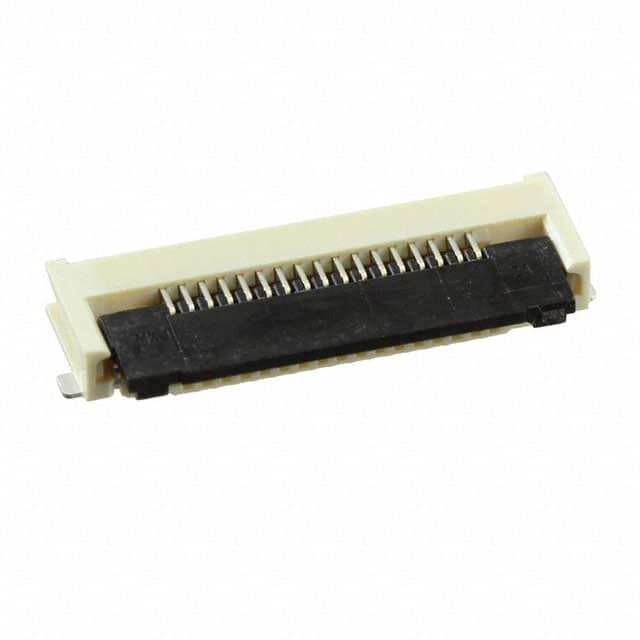

MOLEX FFC/FPC连接器 5051101792

5051101792概述


    产品简介


    本文将详细介绍一款名为0.5 FPC ZIF 2 Cont Embt Pkg的电子元器件。这款元器件主要用于柔性印刷电路板(FPC)与连接器之间的互连。它广泛应用于消费电子、通信设备、医疗设备等多个领域,为这些设备提供了可靠的电连接。

    技术参数


    以下是该产品的详细技术参数:
    - 型号编号:505110
    - 材料:
    - 载体带:聚苯乙烯
    - 顶带:聚对苯二甲酸乙二醇酯,聚乙烯
    - 卷盘:聚苯乙烯(包含回收材料)
    - 尺寸单位:毫米 (mm)
    - 比例尺:1:2
    - 角误差范围:±3.0°
    - 尺寸公差:
    - 4位小数精度:±0.2 mm
    - 3位小数精度:±0.2 mm
    - 2位小数精度:±0.2 mm
    - 1位小数精度:±0.25 mm
    - 无小数精度:±0.3 mm
    - 累计间距:40 ±0.2 mm
    - 热熔胶:阻燃聚酯
    - 适用FPC/FFC推荐尺寸:
    - 导体厚度:35μm 或 50μm
    - 基材膜厚度:25μm
    - 热熔胶层厚度:0.3 mm 至 0.35 mm
    - 电镀规格:
    - 接触区域:局部金镀层(0.05μm 以上)
    - 尾部区域:局部金镀层
    - 底层:镍镀层(1.0μm 以上)
    - 钉:锡镀层(1.0μm 以上)
    - 钉的底层:镍镀层(1.0μm 以上)

    产品特点和优势


    1. 高可靠性:采用局部金镀层和镍镀层,确保长时间稳定运行。
    2. 易于安装:采用标准化设计,便于在各种电子设备中快速装配。
    3. 耐用性:采用阻燃材料,确保在高温环境中仍能保持良好的性能。
    4. 灵活性:适用于柔性印刷电路板,能在复杂环境中保持稳定的电气连接。

    应用案例和使用建议


    应用场景:该产品广泛应用于消费电子设备如智能手机、平板电脑、可穿戴设备等,特别是在需要高密度互连和小型化的场景中。
    使用建议:
    1. 导体选择:建议使用软铜箔,厚度为35μm或50μm。
    2. 材料选择:建议使用聚酰亚胺作为增强膜材料。
    3. 接合剂选择:推荐使用热固性胶。
    4. 组装方向:建议从导体侧向增强膜侧进行冲压。
    5. 性能测试:组装完成后,应在实际设备中进行可靠性测试,以确保连接的稳定性和长期使用性能。

    兼容性和支持


    该产品与其他标准FPC和连接器具有良好的兼容性。制造商提供详尽的技术支持和维护文档,以帮助用户正确安装和使用产品。此外,厂商还提供定期的维护服务和更新支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保导体厚度符合推荐规格,并进行性能测试。 |
    | 电镀层脱落 | 检查镀层质量,必要时重新镀层。 |
    | 温度过高 | 确保使用阻燃材料,并在实际应用中进行散热测试。 |

    总结和推荐


    综合评估:
    1. 高可靠性:采用了多层电镀和阻燃材料,确保长期稳定运行。
    2. 易于安装:标准化设计使得安装简单快捷。
    3. 适应性强:适用于多种复杂环境,特别是柔性电路板的应用。
    推荐使用:鉴于其卓越的性能和广泛的适用性,我们强烈推荐此款0.5 FPC ZIF 2 Cont Embt Pkg用于各种高要求的电子产品中。对于需要高性能连接解决方案的设计工程师来说,这是一个不可多得的选择。

5051101792参数

参数
板上高度 1.9mm
额定电流 500mA
端接 焊盘
针脚数 17pin
触头镀层
扁平柔性类型 FFC,FPC
间距 500μm
外壳颜色 米黄色
连接器/触头类型 底部
长*宽*高 14mm(长度)*5.3mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5051101792厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5051101792数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5051101792 5051101792数据手册

5051101792封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3776 ¥ 3.1602
库存: 12000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 9480.6
