22268081

产品分类:
厂牌: MOLEX

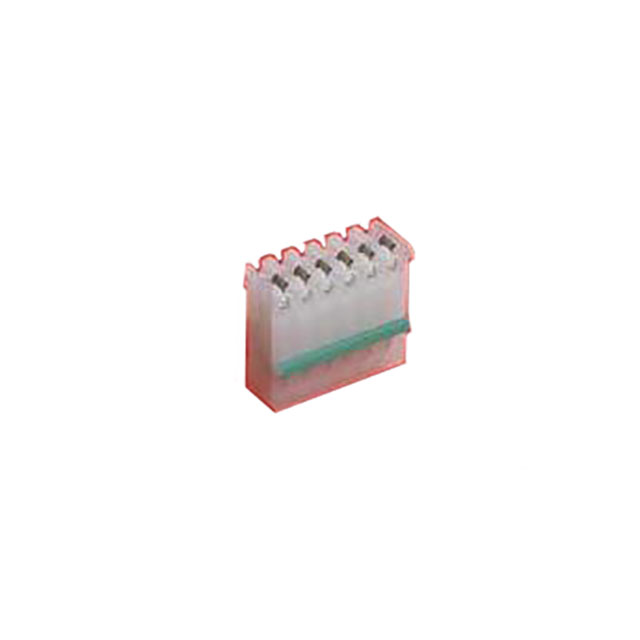

产品描述: Conn IDC Connector F 8 POS 2.54mm IDT RA Cable Mount KK® Bag
供应商型号:
供应商:
标准整包数: 0
MOLEX  22268081

22268081概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册详细介绍了一款Molex公司生产的KK® IDT双悬臂接触器,产品编号为0022268081。该接触器主要用于2.54毫米(0.100英寸)间距的连接器中,主要功能是实现电气信号的传输。这款接触器广泛应用于消费电子、工业自动化、通信设备等领域,因其可靠性和耐用性而备受青睐。

    技术参数


    - 电路数量:8
    - 颜色:树脂自然色
    - 耐久性(最大插拔次数):5次
    - 阻燃等级:94V-2
    - 极化性:与匹配部件极化
    - 料件材料:
    - 金属:黄铜
    - 镀层:插配镀锡,端接镀锡
    - 树脂:尼龙
    - 温度范围:操作温度0°C至+75°C
    - 引脚间距:2.54毫米(0.100英寸)
    - 电流:最大每接触器电流4A
    - 电压:最大250V
    - 终止接口风格:IDT或穿刺
    - 导线尺寸:AWG 26实心,26绞合,28实心,28绞合,28绞合顶层镀层

    产品特点和优势


    这款接触器具备多项显著特点和优势。首先,其双悬臂设计使得插拔更为方便,同时提高了接触的可靠性。其次,它的黄铜材质具有良好的导电性能,耐高温且抗氧化。此外,该接触器还通过了RoHS认证,符合环保标准。整体而言,该接触器以其优良的电气性能和高耐用性,在市场上具有较强的竞争力。

    应用案例和使用建议


    根据手册中的应用实例,这款接触器被广泛应用于各类电子产品中,如汽车导航系统、工业控制器、电信设备等。为了确保最佳使用效果,建议在安装时严格遵守制造商提供的规范,并使用配套工具进行正确的压接和安装。在维护方面,保持接触器的清洁,避免灰尘和水分进入,有助于延长其使用寿命。

    兼容性和支持


    此款接触器支持多种导线尺寸和类型,包括AWG 26和28的实心及绞合导线。Molex公司提供了一系列相关工具和配件,如压接工具、换向头、绝缘位移压接器等,以满足不同应用需求。此外,Molex还提供了详尽的技术支持文档,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:接触不良。
    解决方案:检查压接质量和导线规格是否符合要求,必要时重新压接。
    2. 问题:无法插入其他连接器。
    解决方案:确认极化方向是否正确,以及接触器是否安装到位。
    3. 问题:接触电阻过高。
    解决方案:检查接触表面是否有污垢或氧化物,清洁后重新连接。

    总结和推荐


    综上所述,这款Molex KK® IDT双悬臂接触器凭借其可靠的电气性能、出色的耐用性和广泛的适用性,成为了众多电子设备的理想选择。无论是在消费电子还是工业领域,该产品都能表现出色。强烈推荐使用此产品,特别是在需要高性能、高稳定性的应用场景中。对于任何有关产品合规性或非产品相关的问题,可随时联系Molex公司的客服团队。

22268081参数

参数
长*宽*高 13.97mm(高度)
安装方式 导线安装
包装方式 盒装

22268081厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22268081数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX 22268081 22268081数据手册

22268081封装设计

查看详情并下载
Symbol
Footprint
3D Model
