545481471

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 14pin 黑色 1.2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 3.85mm(高度)
供应商型号: 545481471
供应商: 云汉优选
标准整包数: 10

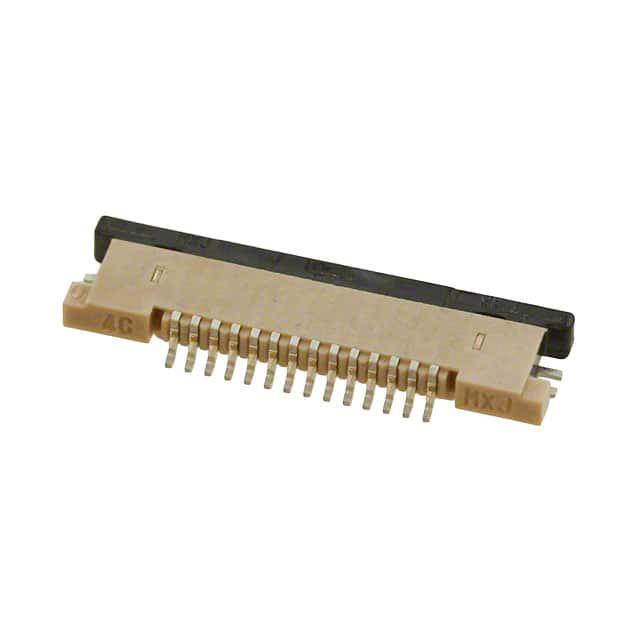

MOLEX FFC/FPC连接器 545481471

545481471概述

    0.5 mm FPC Connector ZIF SMT (Bottom Contact) 技术手册

    产品简介


    0.5 mm FPC Connector(柔性印刷电路板零插拔力插座)是专门为需要高密度连接的小型设备设计的。这种连接器采用底部接触设计,具备ZIF(零插拔力)功能,通过表面贴装技术(SMT)安装。其主要功能是实现微小尺寸和高可靠性连接,适用于移动设备、便携式电子产品、小型仪器和医疗设备等领域。

    技术参数


    - 额定电压: 最大 50 V
    - 额定电流: 最大 0.5 A(交流/直流)
    - 工作温度范围: -20°C ~ +85°C(包括端子温升)
    性能测试
    - 接触电阻:
    - 测试条件:20 mV,10 mA
    - 要求:最大 40 毫欧姆
    - 绝缘电阻:
    - 测试条件:500 V 直流
    - 要求:最小 50 兆欧姆
    - 耐电压强度:
    - 测试条件:交流 250 V(rms)
    - 要求:无击穿现象
    - 插入/拔出力:
    - 插入力:最大值由电路单元决定,例如第1个电路单元的最大值为 4 N
    - 拔出力:最大值由电路单元决定,例如第1个电路单元的最大值为 28.4 N
    - 保持力:
    - 保持力:最小值由电路单元决定,例如第1个电路单元的最小值为 0.35 kgf

    产品特点和优势


    - 零插拔力 (ZIF):提供出色的用户体验,降低对FPC连接器的磨损。
    - 低接触电阻:提高信号传输效率,减少能耗。
    - 高绝缘和耐压性能:确保连接的安全稳定,适应各种恶劣环境。
    - 坚固耐用:通过严格的机械和环境测试,如振动和冲击测试,确保长期可靠使用。

    应用案例和使用建议


    - 移动设备: 用于智能手机和平板电脑内部的柔性电路连接。
    - 医疗设备: 在精密医疗设备中,确保连接的稳定性,减少误操作导致的故障。
    - 便携式电子设备: 用于可穿戴设备,确保在弯曲和拉伸情况下仍能保持良好的连接性能。
    使用建议:
    - 在进行焊接时,应控制焊接温度不超过 370°C 至 400°C 的范围,以防止焊料过热损坏连接器。
    - 确保FPC插入时的速度均匀,避免快速插入导致的损坏。

    兼容性和支持


    - 兼容性: 该连接器支持多种型号的柔性电路板,且适合SMT焊接工艺。
    - 支持和服务: 制造商提供详细的安装指南和技术支持服务,确保客户能够正确安装和使用。

    常见问题与解决方案


    - 问题: 插入/拔出时出现卡顿现象。
    - 解决方案: 检查是否有灰尘或异物进入,如有则清理后重新安装。
    - 问题: 连接信号不稳定。
    - 解决方案: 确认接触电阻是否在允许范围内,必要时重新调整或更换新的连接器。

    总结和推荐


    综上所述,0.5 mm FPC Connector(柔性印刷电路板零插拔力插座)凭借其高精度和可靠的连接性能,成为许多电子设备的理想选择。其优越的性能使其在消费电子、医疗和工业应用中表现卓越。强烈推荐给那些追求高性能连接解决方案的专业用户。

545481471参数

参数
间距 500μm
板上高度 1.2mm
额定电流 500mA
扁平柔性类型 FFC,FPC
外壳颜色 黑色
触头镀层
端接 焊盘
针脚数 14pin
连接器/触头类型 底部
长*宽*高 3.85mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

545481471厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

545481471数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 545481471 545481471数据手册

545481471封装设计

查看详情并下载
Symbol
Footprint
3D Model
