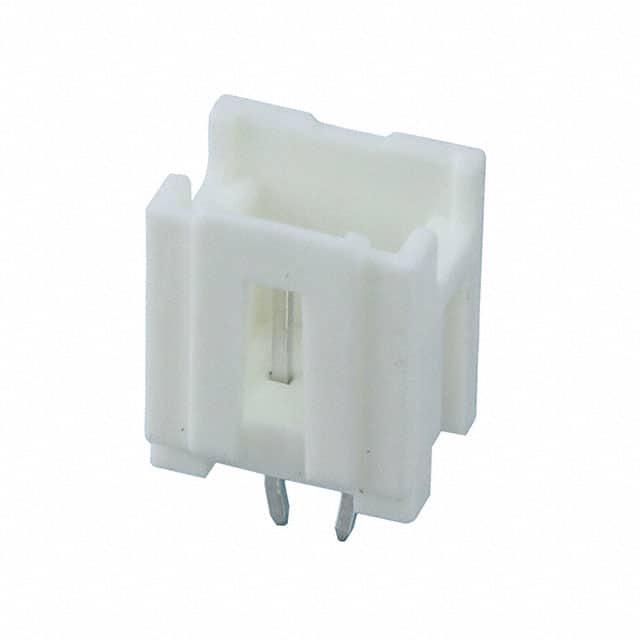

559320230

厂牌: MOLEX
产品描述: CONNECTOR, HEADER, 2POS, 1ROW, 2MM
供应商型号: Q-559320230
供应商: 期货订购
标准整包数: 24000
MOLEX 矩形连接器 - 针座 - 插座/母插口 559320230

559320230概述

    MicroClasp Wire-to-Board System 技术手册

    1. 产品简介


    MicroClasp Wire-to-Board System 是一种适用于信号传输和电线对板连接的应用场合的产品。该系统主要包括2.00mm间距的MicroClasp电线对板连接器,采用单行、垂直安装方式,可容纳最多2个电路。本产品不含PCB定位器,具有耐久性强、接触可靠性高的特点。

    2. 技术参数


    - 物理参数:
    - 电路数: 已装载电路2个,最大支持2个。
    - 颜色: 树脂自然色。
    - 耐久性: 最大插拔次数为30次。
    - 材料: 接触处电镀锡,尾部电镀锡,树脂材料为聚酯。
    - 净重: 349.800毫克。
    - 排数: 单排。
    - 导向方式: 垂直安装。
    - 焊尾长度: 3.20毫米。
    - 推荐PCB厚度: 1.60毫米。
    - 包装方式: 托盘包装。
    - 接合接口间距: 2.00毫米。
    - 屏蔽: 全封闭式。
    - 温度范围: 操作温度范围为-40°C至+105°C。
    - 电气参数:
    - 最大电流: 每个触点的最大电流为3.0安培。
    - 最高电压: 交流(RMS)/直流电压最高为250伏特。

    3. 产品特点和优势


    MicroClasp Wire-to-Board System 具有多个显著的特点,使其在实际应用中表现出色:
    - 高耐久性: 最大插拔次数达到30次,能够提供长期可靠的电气连接。
    - 低电阻和低电压降: 确保高效的电力传输。
    - 环境适应性: 在-40°C至+105°C的宽泛温度范围内均能稳定运行。
    - 兼容性强: 能够与特定的接收器和电缆组件配合使用。

    4. 应用案例和使用建议


    这种连接器广泛应用于汽车电子、工业自动化和消费电子产品等领域,特别是在需要信号传输或电力供应的应用中。例如,在汽车电子系统中,它可用于仪表板和车身控制模块之间的信号连接。
    使用建议:
    - 在高温环境下使用时,建议确保连接器周围的空气流通,以避免因过热导致的损坏。
    - 在安装过程中,要特别注意保持电路的完整性和连接的稳固性,确保插拔过程中的可靠连接。

    5. 兼容性和支持


    该产品与MicroClasp接收器壳体和电缆组件兼容,具体型号包括MicroClasp接收器壳体51382和MicroClasp电缆组件15136。厂家提供全面的技术支持,确保用户能够顺利使用产品并获得必要的维护服务。

    6. 常见问题与解决方案


    问题1: 插拔过程中出现接触不良现象。
    解决方案: 检查是否有污垢或灰尘附着在触点上,定期清洁触点可改善连接情况。
    问题2: 温度过高导致产品失效。
    解决方案: 确保产品安装位置通风良好,并在高温环境中考虑增加散热措施。

    7. 总结和推荐


    MicroClasp Wire-to-Board System 具备出色的电气性能和耐用性,适用于多种环境下的信号传输和电力分配。其高可靠性及广泛的适用性使其成为电子设备制造中的理想选择。我们强烈推荐这款产品用于对电气连接质量要求较高的应用场景。
    如需进一步了解更多信息,欢迎访问我们的官方网站:www.molex.com。

559320230参数

参数
颜色 -
排数 1
防护等级 -
触头镀层 - 配接
类型 Header,Latch Holder
触头镀层厚度 - 配接 -
额定电流 3A
针脚数 2pin
间距-配接 2mm
长*宽*高 8mm(长度)*6.7mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘,袋装

559320230厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

559320230数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 559320230 559320230数据手册

559320230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24000+ ¥ 1.1459
48000+ ¥ 1.1168
72000+ ¥ 1.0876
库存: 240000
起订量: 24000 增量: 24000
交货地:
最小起订量为:24000
合计: ¥ 27501.6
