502585-0770

厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1.5mm 1 7pin 2A 1μm 锡 米黄色 贴片安装 14.8mm(长度)*7.3mm(高度)
供应商型号: 14M-502585-0770
供应商: 云汉优选
标准整包数: 1

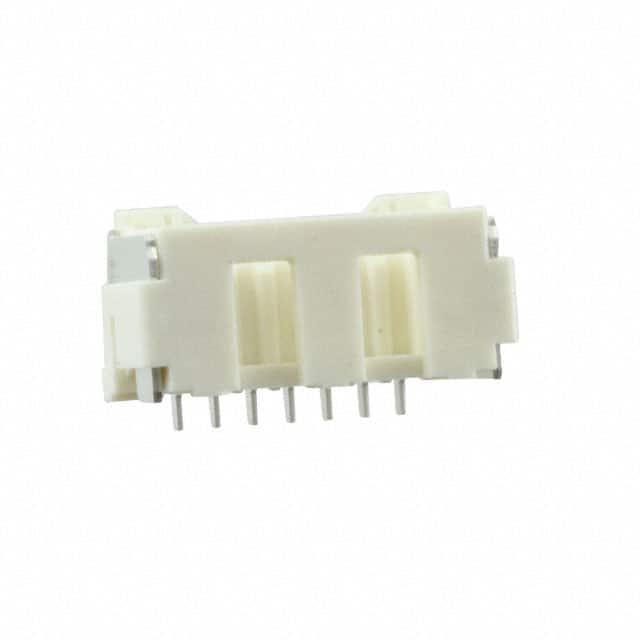

MOLEX 矩形连接器 - 针座 - 插座/母插口 502585-0770

502585-0770概述

    CLIK-Mate™ Wire-to-Board Connectors 技术手册

    1. 产品简介


    CLIK-Mate™ 系列连接器是专为信号传输和线到板应用设计的高可靠性产品。本手册介绍的是型号为5025850770的1.50mm间距连接器,属于单排、表面贴装(Surface Mount)、直角安装(Right Angle)类型。该连接器具备优良的机械耐用性和电气性能,适用于多种电子设备和系统中。

    2. 技术参数


    - 电路数:最多支持7个电路。
    - 颜色:树脂色为米色。
    - 耐用性:最大可进行30次插拔循环。
    - 温度范围:-40°C至+105°C。
    - 额定电流:每个触点的最大电流为2.0A。
    - 额定电压:最高可达100V。
    - 材料:金属部分采用铜合金,接触面镀锡。
    - 接口风格:表面贴装(Surface Mount)。
    - 封装类型:卷带式装盘(Embossed Tape on Reel)。

    3. 产品特点和优势


    CLIK-Mate™ 连接器以其卓越的机械强度和电气性能著称,具备以下显著优势:
    - 高可靠性和耐用性:能够承受高达30次的插拔循环,保证长期稳定的工作性能。
    - 优秀的电气性能:额定电流达2.0A,电压高达100V,适用于多种高电流需求的应用场景。
    - 易于安装:采用直角表面贴装方式,便于自动化生产线上的安装与焊接。
    - 高耐温性:能在极端温度环境中保持正常工作,适用于工业和汽车等领域。

    4. 应用案例和使用建议


    CLIK-Mate™ 连接器广泛应用于各种电子设备和系统中,如工业控制设备、汽车电子系统和通信设备等。具体应用包括传感器连接、线路板之间的信号传输等。为了确保最佳性能,在安装时需注意以下几点:
    - 确保连接器正确对齐,并通过目视检查确认焊接质量。
    - 在高温环境下使用时,要特别注意散热措施以防止过热。
    - 定期检查连接器是否有物理损伤或电接触不良的情况。

    5. 兼容性和支持


    CLIK-Mate™ 5025850770 连接器能够与系列内的其他组件如502578型压接壳体等无缝对接。Molex公司提供了详尽的产品文档和支持服务,涵盖产品应用、安装指南和技术支持等方面。如有更多关于环保合规性的问题,可以联系产品合规团队获取帮助。

    6. 常见问题与解决方案


    - Q:连接器的使用寿命有多长?
    A:根据技术手册,该连接器在标准条件下可以承受最多30次插拔循环。
    - Q:如何正确安装该连接器?
    A:确保连接器与PCB板的正确对齐,采用正确的焊接工艺进行焊接。
    - Q:如何处理高温环境下的连接器问题?
    A:需要额外的散热措施,例如增加散热片或改善通风条件,以避免过热导致性能下降。

    7. 总结和推荐


    综上所述,CLIK-Mate™ 5025850770 连接器是一款设计精良、性能可靠的线到板连接器,适用于多种严苛环境下的信号传输需求。其优异的电气特性和机械耐用性使其成为工业、汽车及通信设备领域的理想选择。对于寻求高性能连接解决方案的工程师而言,这款连接器无疑是一个值得推荐的产品。

502585-0770参数

参数
防护等级 -
排数 1
颜色 米黄色
触头镀层 - 配接
触头镀层厚度 - 配接 1μm
间距-配接 1.5mm
额定电流 2A
针脚数 7pin
类型 Latch Holder,Receptacle
长*宽*高 14.8mm(长度)*7.3mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,照明级,通用级
零件状态 在售
包装方式 卷带包装

502585-0770厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

502585-0770数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 502585-0770 502585-0770数据手册

502585-0770封装设计

查看详情并下载
Symbol
Footprint
3D Model
