428203224

厂牌: MOLEX

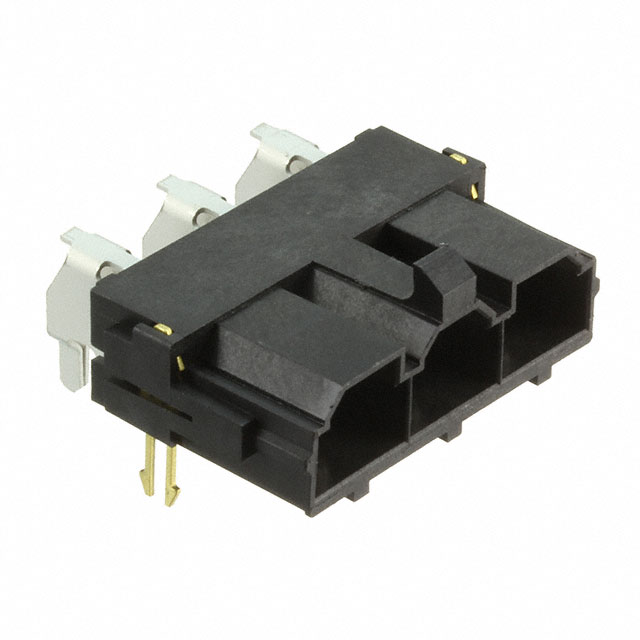

产品描述: Conn Wire to Board HDR 3 POS 10mm Solder RA Side Entry Thru-Hole Tube
供应商型号: 428203224
供应商: 国内现货
标准整包数: 300
MOLEX 电源接入连接器 - 输入/输出/模块 428203224

428203224概述

    Mini-Fit SR. Right Angle Header Assembly 技术手册

    产品简介


    Mini-Fit SR. Right Angle Header Assembly 是一种用于电子连接的应用产品。该组件包含一个带有直角端子和夹子的接头,主要用于电路板之间或电路板与其他电子设备之间的可靠连接。其设计广泛应用于通信设备、工业控制、汽车电子等多个领域。

    技术参数


    以下是该产品的关键技术参数:
    - 尺寸:见附图,比例为 3:1。
    - 材料:
    - 外壳材料:30% 玻璃纤维增强尼龙 4/6,UL94V-0 阻燃等级,颜色为黑色。
    - 端子材料:合金 151。
    - 终端镀层选项:
    - 选项 2:锡镀层最小厚度 0.0001 英寸(2.54 微米),镍镀层最小厚度 0.00005 英寸(1.27 微米)。
    - 选项 3:接触区域金镀层最小厚度 0.00003 英寸(0.76 微米),镍镀层最小厚度 0.00005 英寸(1.27 微米)。
    - 选项 4:接触区域银镀层最小厚度 0.0001 英寸(2.54 微米),镍镀层最小厚度 0.00005 英寸(1.27 微米),焊接尾部锡镀层最小厚度 0.0001 英寸(2.54 微米)。
    - 包装信息:参见 Molex 包装规范 PK-42820-910。
    - 配合零件:与 Molex 插座 42816-2 配合使用,具有 TPA。
    - 公差:除非另有说明,角度公差 ±0.5°;尺寸公差根据小数位数变化。
    - 工作条件:请参考产品规范 PS-42815-001。

    产品特点和优势


    1. 高可靠性:采用优质材料和先进的制造工艺,确保在恶劣环境下的长期稳定运行。
    2. 多样化终端镀层选择:提供多种镀层选项,适应不同的应用需求,确保可靠的电接触。
    3. 结构紧凑:小巧的设计使其适用于空间受限的应用场合。
    4. 易于安装:提供明确的安装指南和配套工具,简化装配过程。

    应用案例和使用建议


    Mini-Fit SR. Right Angle Header Assembly 广泛应用于汽车电子、工业自动化和电信设备中。建议在使用过程中注意以下几点:
    - 当使用整体镀锡端子时,在振动和终端循环应用中,强烈建议使用 Nye 润滑剂(Nyogel 760G)涂抹端子的配合表面。
    - 不要在电路通电状态下进行连接和断开操作。

    兼容性和支持


    该组件可与 Molex 插座 42816-2 配合使用,并且符合特定的包装标准。Molex 提供全面的技术支持和维护服务,以确保客户在使用过程中得到最佳体验。

    常见问题与解决方案


    1. 问题:安装后端子无法牢固固定
    - 解决方案:检查是否按照正确的顺序和力度插入,确认终端位置无误。
    2. 问题:接触电阻不稳定
    - 解决方案:检查镀层情况和终端清洁度,必要时重新涂抹适当的润滑剂。
    3. 问题:组装过程中出现损坏
    - 解决方案:确认使用正确的工具和方法,避免过度施力。

    总结和推荐


    综上所述,Mini-Fit SR. Right Angle Header Assembly 是一款具备高可靠性和多样性的电子连接器。其多功能性和易用性使其成为众多应用场景的理想选择。建议在需要高性能和稳定连接的应用场合优先考虑此产品。
