1731070098

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Male Pins,Plug 焊盘 2 9pin Steel,Tin Plated 5A 金 绿色 通孔安装 53mm(长度)
供应商型号: WM12585-ND
供应商: Digi-Key
标准整包数: 1
MOLEX D-Sub 连接器 1731070098

1731070098概述

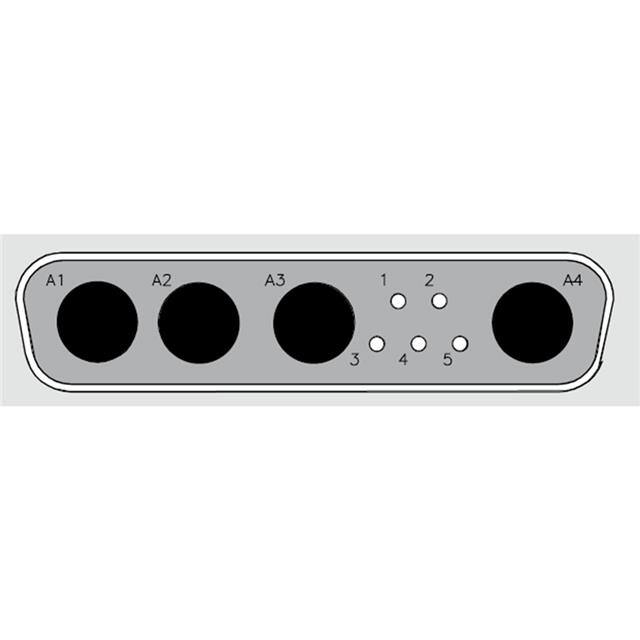

    # 电子元器件产品技术手册:D-Sub混合布局连接器

    1. 产品简介


    D-Sub混合布局连接器(D-Sub Mixed Layout Connectors)是专为高可靠性应用设计的一类电子元器件,广泛应用于工业控制、通信设备、医疗仪器及航空航天等领域。这些连接器以高电流承载能力和优异的绝缘性能著称,能够适应多种信号传输需求。D-Sub连接器的特点在于其灵活性,可以通过混装不同类型的接触件实现多功能化。
    主要功能
    - 支持高电流和高速信号传输。
    - 混合布局设计,可同时容纳多种接触件类型。
    - 多种材料与镀层选择,适合各种严苛工作环境。
    应用领域
    - 工业自动化设备。
    - 医疗电子装置。
    - 军事及航空航天系统。
    - 通信网络设备。

    2. 技术参数


    | 参数名称 | 规格描述 |

    | 工作温度范围 | -55°C 至 130°C |
    | 接触阻抗 | ≤10 mΩ |
    | 绝缘电阻 | ≥5000 MΩ |
    | 电击穿强度 | 50 kV/mm |
    | 额定电流(DC, 20°C) | 5A |
    | 插拔力 | 插入力 ≤3.4 N,拔出力 ≤0.2 N |
    | 联接周期 | 500次 |
    | 壳体尺寸 | 1至5号壳体,见附录具体尺寸 |
    其他关键特性
    - 符合UL 746B标准,相对温度指数可达130°C。
    - 符合DIN 41640 Part 3标准,负载降额曲线显示温度在100°C时仍能支持超过25A的电流。

    3. 产品特点和优势


    独特功能
    1. 混装设计:允许同时安装信号、高功率和高电压接触件。
    2. 高可靠性:采用镍锌合金镀层及高性能材料,耐腐蚀性强。
    3. 模块化安装:支持更换接触件和灵活定制。
    市场竞争力
    D-Sub混合布局连接器以其高电流承载能力、出色的绝缘性能及广泛的适用性,在工业控制和通信领域中具有明显竞争优势。尤其适用于需要混合多种信号和电源的应用场景。

    4. 应用案例和使用建议


    应用案例
    1. 工业机器人控制单元:通过混装信号与动力接触件实现集中控制和电力传输。
    2. 医疗设备:用于心电图机或监护仪中的多通道数据传输。
    使用建议
    - 在高温或潮湿环境中使用时,需确保正确选择接触件镀层。
    - 建议定期检查连接器接口,避免灰尘或污垢影响性能。

    5. 兼容性和支持


    兼容性
    - 可与标准化D-Sub接口的其他组件兼容。
    - 提供多种壳体和接触件配置选项,满足多样化需求。
    厂商支持
    - 全球技术支持团队随时解答疑问。
    - 提供详细的用户手册和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查接触件是否变形或清洁不良 |
    | 接触阻抗过高 | 更换新的接触件或重新装配 |
    | 塑料外壳开裂 | 避免过度弯折连接器或超负荷使用 |

    7. 总结和推荐


    综合评估
    D-Sub混合布局连接器是一款高度可靠且灵活的电子元器件,特别适合对高性能和多功能集成有要求的应用场景。凭借其优越的机械性能、电气特性和兼容性,该产品在工业控制、通信及航空航天领域中占据重要地位。
    推荐使用
    我们强烈推荐该产品用于需要混合信号和高功率传输的复杂系统中。其耐用性和稳定性使其成为长期投资的最佳选择。

    以上内容基于技术手册详细整理,旨在为用户提供全面的产品信息和实用指导。

1731070098参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Male Pins,Plug
颜色 绿色
端接 焊盘
额定电流 5A
排数 2
长*宽*高 53mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

1731070098厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1731070098数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1731070098 1731070098数据手册

1731070098封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2232 ¥ 77.936
10+ $ 7.5483 ¥ 63.17
25+ $ 7.0749 ¥ 59.2082
50+ $ 6.7371 ¥ 56.3813
100+ $ 6.4156 ¥ 53.6902
250+ $ 6.014 ¥ 50.3299
500+ $ 5.7272 ¥ 47.9291
1000+ $ 5.4541 ¥ 45.6441
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 77.93
