527451197

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 11pin 2mm 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: AV-A-MLX527451197
供应商: Avnet
标准整包数: 1000

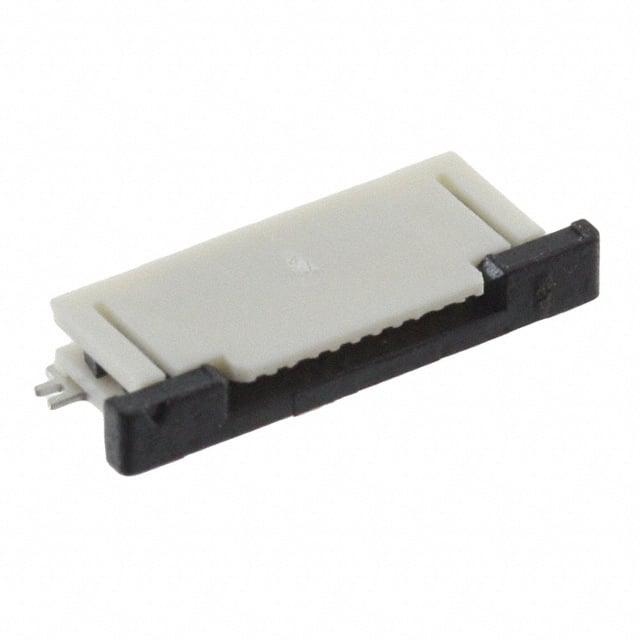

MOLEX FFC/FPC连接器 527451197

527451197概述

    0.5 mm PITCH FPC CONNECTOR 技术手册

    1. 产品简介


    产品类型:0.5 mm PITCH FPC CONNECTOR
    主要功能:连接柔性印刷电路板(FPC),提供稳定的电气和机械连接。
    应用领域:广泛应用于消费电子、通信设备、医疗仪器及工业自动化等领域。

    2. 技术参数


    - 最大许容电压:50 V [AC (rms)/DC]
    - 最大许容电流:0.5 A
    - 使用温度范围:-40℃ ~ +85℃
    - 防湿开包后的存储条件:
    - 温度:-5℃~+35℃
    - 湿度:70%RH以下(无结露)
    电气性能
    - 接触电阻:最大值20毫欧姆(通过嵌合适用FPC,在20mV以下开放电压、10mA条件下测量)
    - 绝缘电阻:最小值50兆欧姆(相邻端子间或端子与接地之间施加500V直流电压)
    - 耐电压:AC 250V(有效值)1分钟,不发生击穿
    机械性能
    - 插入/拔出力:见详细图表
    - FPC保持力:最小值见详细图表
    - 端子保持力:最小3.0牛顿(0.30公斤力)
    - 金具保持力:最小3.0牛顿(0.30公斤力)
    环境性能
    - 温度上升:30℃(通过额定电流负载)
    - 振动:扫引频率10~55~10Hz,全幅1.5mm,持续2小时
    - 冲击:490m/s²(50G),各轴方向三次
    - 热稳定性:在85±2℃环境中96小时,不损坏
    - 冷稳定性:在-40±3℃环境中96小时,不损坏
    - 湿稳定性:在60±2℃,相对湿度90~95%环境中96小时,不损坏
    - 盐雾试验:在35±2℃环境中喷洒5±1%浓度盐水48±4小时
    - SO2气体测试:在40±2℃环境中暴露于50±5ppm SO2气体24小时
    - 氨气测试:在28%氨水中暴露40分钟
    - 可焊性:金具和端子分别浸渍245±3℃锡液3±0.5秒,浸渍面积90%以上无空洞
    - 耐热性:重复两次标准回流焊条件,表面无损伤

    3. 产品特点和优势


    - 高可靠性:满足各种严格的电气和机械性能要求,确保长期稳定运行。
    - 宽工作温度范围:能够在极端温度条件下正常工作,适应不同环境需求。
    - 优异的防水性能:经过防湿包装处理,可在潮湿环境下稳定使用。
    - 卓越的连接稳定性:通过多种性能测试验证,保证连接可靠且耐久。

    4. 应用案例和使用建议


    - 消费电子:适用于智能手机和平板电脑等手持设备的柔性连接。
    - 医疗仪器:满足医疗设备对高精度连接的需求。
    - 工业自动化:用于需要稳定信号传输的工业控制设备中。
    - 通讯设备:用于移动通信设备内部布线连接。
    使用建议:
    - 在高温环境下使用时,确保良好的散热设计。
    - 在高湿度环境下使用时,确保防潮措施到位。
    - 确保正确的焊接工艺,避免虚焊或短路问题。

    5. 兼容性和支持


    - 兼容性:与符合行业标准的柔性印刷电路板完全兼容。
    - 技术支持:厂家提供详尽的技术文档和支持服务,帮助客户进行安装和调试。

    6. 常见问题与解决方案


    - Q:接触电阻异常高
    A:检查是否正确安装FPC,确认连接是否稳固。
    - Q:长时间工作后出现过热
    A:确保散热良好,避免连续过载工作。
    - Q:无法通过耐振动测试
    A:检查装配是否牢固,必要时加固连接部分。

    7. 总结和推荐


    综上所述,这款0.5 mm PITCH FPC CONNECTOR具备卓越的电气和机械性能,能够在多种恶劣环境中稳定工作,是电子产品设计的理想选择。强烈推荐在需要高可靠性的应用场景中使用此产品。

527451197参数

参数
外壳颜色 -
扁平柔性类型 -
针脚数 11pin
板上高度 2mm
间距 500μm
端接 焊盘
触头镀层
连接器/触头类型 底部
额定电流 500mA
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

527451197厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

527451197数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 527451197 527451197数据手册

527451197封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4215 ¥ 3.7302
3000+ $ 0.4177 ¥ 3.6969
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3730.2
