1300478010

产品分类: 模块化连接器 - 插头
厂牌: MOLEX
产品描述: 莫仕 RJ45接口 130047系列, 公插RJ45 连接器, 电缆安装型, 8P8C路, Cat5e、Cat6a
供应商型号: AV-A-MLX1300478010
供应商: Avnet
标准整包数: 10

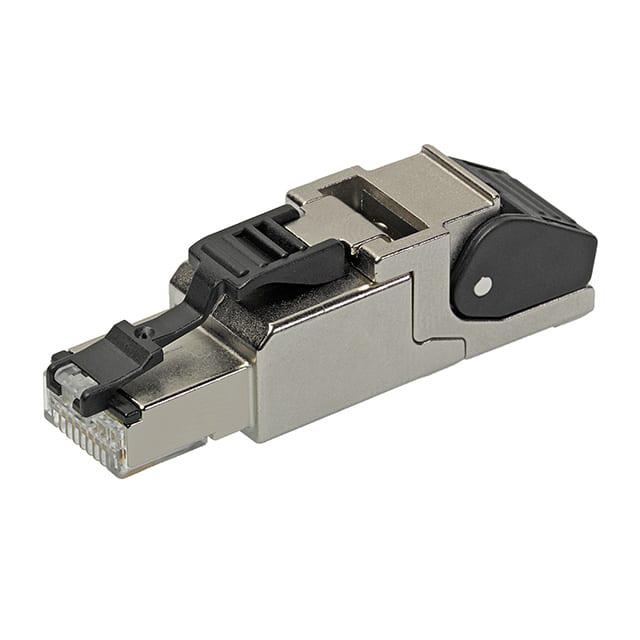

MOLEX 模块化连接器 - 插头 1300478010

1300478010概述

    电子元器件产品技术手册:RJ45 CAT6A 8P MA STR SHLD IPC

    产品简介


    本产品为FA系列的RJ45 CAT6A 8P MA STR SHLD IPC连接器,是专为高性能网络应用设计的工业级模块化连接器。该产品采用8位置(8P)布局,提供固态和绞合铜导线的连接能力,最大支持Cat6A标准下的10 Gigabit以太网传输。广泛应用于数据中心、工业自动化和高要求通信领域,具有出色的耐用性和电气性能。

    技术参数


    以下为该产品的核心技术参数和性能指标:
    - 连接器规范: IEC 60603-7-51
    - 机械特性:
    - 插拔力: <30N
    - 寿命: >750次
    - 电缆拉拔强度: ≥50N
    - 材料组成:
    - 插接外壳: 镀镍锌合金压铸
    - 接触壳体: UL94-V0透明PC材料
    - 绞线预置部分: UL94-V0白色PC材料
    - 防护罩: 黑色PBT材料
    - 导电材料:
    - 穿刺接触针: 磷青铜,表面镀3-6µm锡
    - 屏蔽接触针: 黄铜,表面镀2.5µm金
    - 弹簧针: 弹簧钢,表面镀0.8µm金及1.2µm镍
    - 绝缘性能:
    - 接触电阻: ≤20mΩ
    - 绝缘电阻: ≥500MΩ
    - 耐压测试: ≥1000VDC(接触-接触),≥1500VDC(接触-屏蔽)
    - 环境条件:
    - 工作温度: -40°C 至 +85°C
    - IP等级: IP20(防水防尘)

    产品特点和优势


    - 高速数据传输: 支持IEEE 802.3an标准的10 Gigabit以太网。
    - 兼容性强: 适配Cat6A电缆系统,满足ANSI/EIA/TIA、ISO/IEC和DIN EN等标准。
    - 坚固耐用: 使用耐用材料和高质量连接机制,确保长期可靠使用。
    - 多用途设计: 兼容多种导线规格,适合多种工业及商业网络布线需求。
    - 环保合规: 符合RoHS指令,无有害物质,绿色环保。

    应用案例和使用建议


    - 数据中心: 在高性能服务器机房中用于高速数据交换和链路整合。
    - 工业自动化: 用于工业设备的高可靠性联网,支持千兆及万兆网络。
    - 网络设备连接: 如路由器、交换机等设备的终端连接。
    使用建议:
    - 确保正确匹配导线规格(AWG22/24/26),避免因不兼容导致性能下降。
    - 定期清洁接口,防止灰尘和污垢影响信号质量。
    - 在极端环境中使用时,考虑增加外部防护措施,如防水套管。

    兼容性和支持


    该产品可兼容大多数标准Cat6A网络电缆,并支持主流工业和商业网络设备。制造商提供全面的技术支持和售后维护服务,客户可通过官方渠道获取产品文档、安装指南和技术咨询。

    常见问题与解决方案


    1. 问题: 连接器插拔力过大。
    - 解决方案: 检查连接器是否已完全锁紧,尝试更换新的锁定部件。

    2. 问题: 信号传输不稳定。
    - 解决方案: 检查导线质量,确保接头连接紧密且无松动现象。
    3. 问题: 插拔次数减少。
    - 解决方案: 避免频繁无序插拔,减少机械磨损。

    总结和推荐


    FA系列的RJ45 CAT6A 8P MA STR SHLD IPC连接器凭借其卓越的性能和广泛的适用性,在高速数据传输领域表现优异。其耐用性、易用性和环境适应性使其成为高要求网络应用的理想选择。强烈推荐给需要高性能网络连接的用户,尤其适用于数据中心、工业控制和其他对稳定性和速度要求极高的场景。

1300478010参数

参数
长*宽*高 52.2mm*13.8mm*52.2mm
安装方式 导线安装
零件状态 在售
包装方式 散装,袋装

1300478010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1300478010数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插头 MOLEX 1300478010 1300478010数据手册

1300478010封装设计

查看详情并下载
Symbol
Footprint
3D Model
