526102034

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 1mm 20pin 白色 5.74mm FPC 1A 铋,锡 底部 贴片安装 4.5mm(高度)
供应商型号: Q-526102034
供应商: 期货订购
标准整包数: 3000

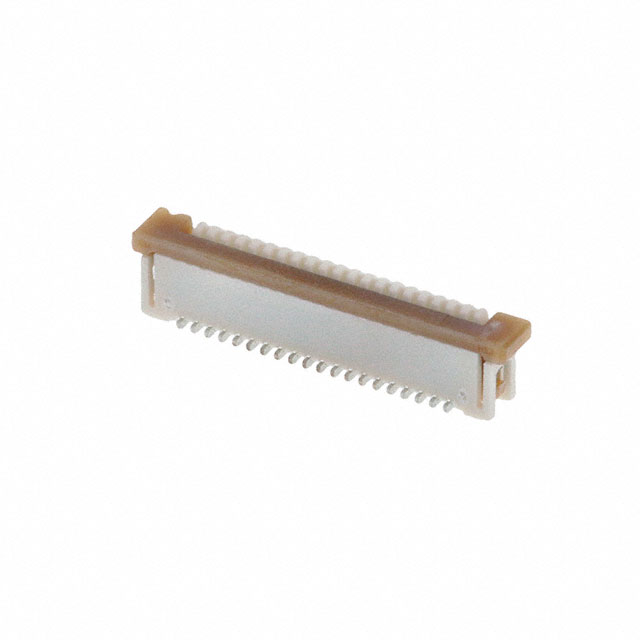

MOLEX FFC/FPC连接器 526102034

526102034概述


    产品简介


    本产品是一款高精度、低功耗的FPC连接器(扁平柔性电缆连接器),型号为52610-。它主要用于各种便携式电子设备,如智能手机、平板电脑和笔记本电脑。此连接器通过零插入力(ZIF)设计确保了稳定可靠的电气连接,同时具备优异的机械强度和耐用性。它具有多种极数选项,能够满足不同应用需求。

    技术参数


    - 极数范围:可选2至10极。
    - 插入深度:FPC插入深度为0.7 mm(典型值)。
    - 接触位置:接触点位于FPC的0.45 mm处(典型值)。
    - 外壳材料:聚酰胺(PA),玻璃填充,阻燃等级UL94V-0。
    - 终端材料:磷青铜(t = 0.32 mm)。
    - 镀层:锡银铋镀层(最低1.0 μm),镍底层(最低1.0 μm)。
    - 尺寸公差:尺寸公差根据尺寸大小而定,见详细表格。
    - 工作温度范围:标准范围为-40°C至+85°C。

    产品特点和优势


    1. 高可靠性:采用零插入力设计,确保了稳定的电气连接。
    2. 高性能:接触电阻小,适用于高频信号传输。
    3. 坚固耐用:外壳采用阻燃材料,终端采用高强度材料,保证了连接器的长寿命。
    4. 灵活性:提供多种极数选择,适用于各种不同的应用场景。
    5. 低成本:合理的制造工艺和材料选择使得成本控制在合理范围内。

    应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:作为内部组件之间的连接器,保证了高密度电路板上的稳定连接。
    - 医疗设备:用于心电图机、超声波仪器等设备内部组件间的连接,要求高可靠性和稳定性。
    使用建议
    1. 安装前检查:在安装前请检查所有部件是否完好无损,确保插入方向正确。
    2. 避免过度弯曲:插入时避免过度弯曲FPC,以免损坏导体。
    3. 正确处理引脚:操作过程中要小心,避免引脚变形或折断。
    4. 定期维护:对于长期使用的设备,建议定期进行清洁和检查,确保连接器的良好状态。

    兼容性和支持


    该产品与市面上大多数符合标准的FPC/FFC电缆兼容。厂商提供了详尽的技术文档和在线支持服务,帮助用户解决在使用过程中可能遇到的问题。此外,还可以联系厂商获取更进一步的支持和服务。

    常见问题与解决方案


    1. 问题:如何正确安装FPC?
    - 解答:确保FPC的导体侧朝向连接器端子,并且保持正确的插入方向。插入过程中不要施加过大的压力。
    2. 问题:如何检查连接器的电气性能?
    - 解答:使用万用表测试连接器的接触电阻,确保其在规定范围内。
    3. 问题:连接器出现松动怎么办?
    - 解答:检查连接器是否有异物或者尘埃,清洁后重新插拔,必要时可以更换新的连接器。

    总结和推荐


    综上所述,这款FPC连接器以其高可靠性、高性能和灵活性,在众多电子设备中表现卓越。无论是便携式电子产品还是医疗设备,它都是一个理想的选择。强烈推荐给需要高质量、高可靠性的连接解决方案的用户。

526102034参数

参数
板上高度 5.74mm
额定电流 1A
端接 焊盘
扁平柔性类型 FPC
间距 1mm
外壳颜色 白色
针脚数 20pin
连接器/触头类型 底部
触头镀层 铋,锡
长*宽*高 4.5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
