1725090222

产品分类: 背板连接器 - 外壳
厂牌: MOLEX
产品描述: Conn Housing RCP 2 POS 5.5mm Crimp ST Cable Mount Black EXTreme Ten60Power™ Tray
供应商型号: 1725090222-ND
供应商: Digi-Key
标准整包数: 1

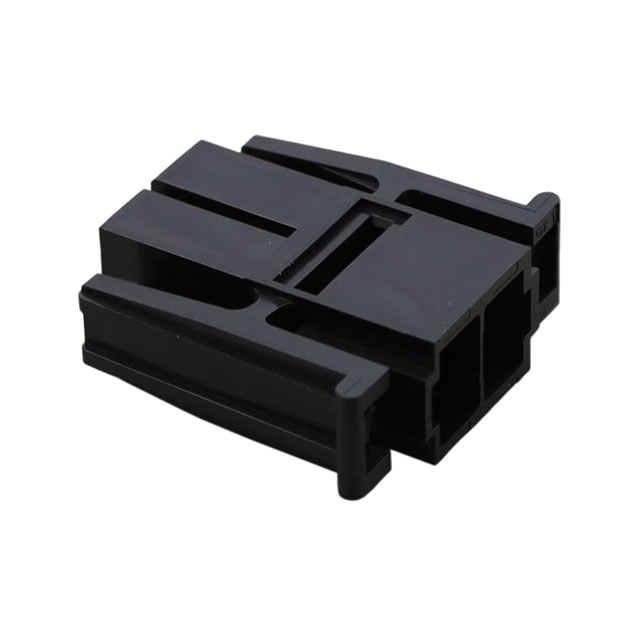

MOLEX 背板连接器 - 外壳 1725090222

1725090222概述

    EXTreme Ten60Power Hybrid Power-and-Signal Connectors and Harness Solutions



    1. 产品简介



    EXTreme Ten60Power Hybrid Power-and-Signal Connectors 和Harness Solutions 是专为板对板、线对板及面板对板应用设计的高性能连接器和线束解决方案。这些连接器具备高电流密度、低功率损耗和灵活的设计特性,特别适用于需要高性能电力传输和信号连接的场合。它们主要用于数据通信设备、高端服务器、机架服务器、电信设备、路由器、消费者电子产品、家电和娱乐系统等领域。


    2. 技术参数



    - 额定电压:电源 - 600V,信号 - 250V
    - 最大电流:
    - 板对板 - 60.0A
    - 线对板 - 50.0A
    - 面板对板 - 50.0A
    - 信号 - 2.5A
    - 耐压绝缘强度:1500V
    - 最小绝缘电阻:5000兆欧姆
    - 机械特性:
    - 接触力(每电路):电源 - 垂直插座 764g,直角插座 460g;信号 - 75g
    - 拔出力(每电路):电源 - 垂直插座 340g,直角插座 235g;信号 - 30g
    - 耐用性:200次循环
    - 工作温度范围:-40°C 至 +105°C
    - 外形尺寸:低轮廓设计,高度为10.00mm
    - 材料:外壳材料采用30%玻璃填充LCP或PBT,接触件采用铜合金,镀层为选择金(Au),焊接尾部区域采用锡(Sn),底层采用镍(Ni)
    - 阻燃等级:94V-0
    - RoHS合规:是


    3. 产品特点和优势



    - 灵活性配置:提供2到6个电源电路和0、12、18、24个信号电路,满足不同的设计需求。
    - 完整解决方案:提供完整的插头和线束解决方案,减轻客户组装负担。
    - 模块化设计:采用模块化结构,可灵活组合并添加。
    - 接触可靠:每个分叉刀片终端在30°C温升时承载30.0A电流,缩短带电电源接触之间的距离,实现更快响应时间和更低阻抗。
    - 高速插拔:具有热插拔能力,防止电气中断。
    - 空间节约:通过使用5行信号模块节省超过10.00mm的空间,适用于更紧凑的应用。


    4. 应用案例和使用建议



    - 数据通信设备:如服务器、路由器、交换机等,适合需要高速传输和高可靠性连接的场合。
    - 电信设备:如基站、集线器等,提供稳定的电源和信号连接。
    - 消费电子产品:如家电、娱乐系统等,确保设备高效运行。
    - 应用建议:针对特定应用(如空间受限的应用),推荐使用5行信号模块以节省空间。对于需要更高电流的应用,可选用标准电源刀片模块。


    5. 兼容性和支持



    - 兼容性:支持多种安装方式,包括面板安装和垂直安装,可以灵活适应各种设计需求。
    - 支持:由Molex公司提供技术支持和维护服务,确保长期可靠使用。


    6. 常见问题与解决方案



    - 问题1:如何处理频繁插拔导致的接触磨损?
    - 解决方案:定期检查和更换损坏的接触件,确保连接器的耐用性。
    - 问题2:如何防止高温环境下连接器失效?
    - 解决方案:在高温环境下使用时,确保连接器符合RoHS标准,并且在合适的温度范围内操作。


    7. 总结和推荐



    EXTreme Ten60Power Hybrid Power-and-Signal Connectors 和Harness Solutions 在高电流密度、低功耗、灵活设计等方面表现出色,非常适合用于需要高可靠性、高效能的各类电子设备中。其模块化设计、热插拔能力和高电流密度使得该产品在市场上具备很强的竞争力。推荐在需要高效电力传输和信号连接的高要求环境中使用。

    更多详细信息请访问 Molex官网。

1725090222参数

参数
安装方式 支架安装,自由悬挂
零件状态 在售
包装方式 托盘

1725090222厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1725090222数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 外壳 MOLEX 1725090222 1725090222数据手册

1725090222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.771 ¥ 16.0126
10+ $ 1.2539 ¥ 11.337
25+ $ 1.1327 ¥ 10.2413
40+ $ 1.0374 ¥ 9.1993
216+ $ 0.8799 ¥ 7.8022
432+ $ 0.834 ¥ 7.3952
库存: 6218
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.01
