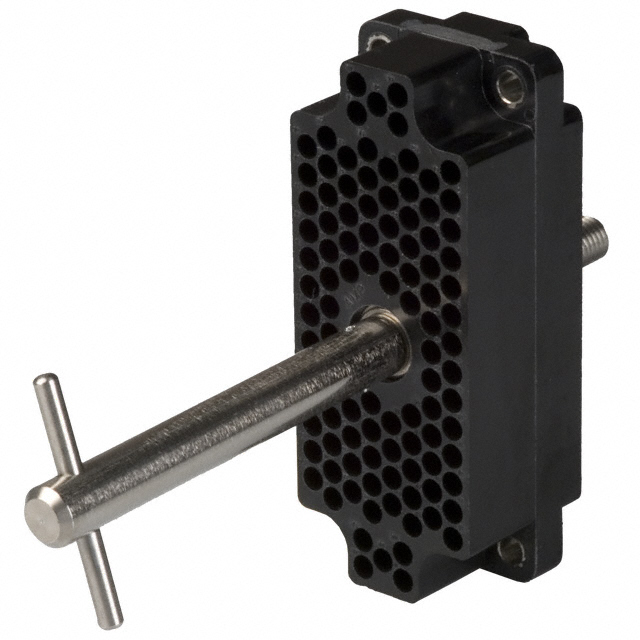

201692-4

产品分类: 背板连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 104路, 3.81mm节距
供应商型号: 1624878
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 外壳 201692-4

201692-4概述

    # 高质量文章:AMP M系列针孔连接器技术手册

    1. 产品简介


    AMP M系列针孔连接器是一系列用途广泛的针孔式连接器,适用于从高性能计算机到工业重型机械的各种应用场合。这些连接器以卓越的互操作性、广泛的接触选项和全面的配件而闻名,能够满足多种复杂的电气需求。主要应用于医疗设备、航空航天、军事通信和汽车电子等领域,凭借其可靠性和灵活性成为市场的标杆。
    产品类型:
    - 针式连接器
    - 孔式连接器
    - 特殊应用型连接器
    主要功能:
    - 数据传输
    - 电源供应
    - 同轴电缆连接
    应用领域:
    - 工业自动化
    - 医疗仪器
    - 航空航天设备
    - 军事通信设备

    2. 技术参数


    以下为AMP M系列针孔连接器的关键技术参数:
    | 参数类别 | 技术规格 |

    | 尺寸 | 标准尺寸:6、14、20、26、34、36、41、50、75、104、160 CF(带中心紧固件) |
    | 材质 | 聚酯、酚醛树脂、双邻苯二甲酸酯树脂 |
    | 温度范围 | 聚酯:-55°C 至 +130°C;双邻苯二甲酸酯树脂:-65°C 至 +125°C;酚醛树脂:-55°C 至 +150°C |
    | 绝缘耐压 | 类型II 接触器:1500 VAC RMS;类型III+ 接触器:900 VAC RMS |
    | 插拔循环次数 | 类型II 和 III+金镀:500次;类型I金镀:100次;类型II 和 III+锡镀:50次 |
    | 电流容量 | 视具体型号而定,一般为5A至40A |

    3. 产品特点和优势


    AMP M系列针孔连接器具有多项显著特点,使其在市场上占据领先地位:
    - 广泛兼容性:与符合MIL-C-28748标准的连接器互配,支持多种行业标准。
    - 灵活设计:提供多种风格和尺寸选择,包括标准连接器、预装式连接器和特殊应用连接器。
    - 多样化的接触选项:信号、电源、同轴接触器可选,支持混合装配。
    - 高度可靠性:采用先进的镀层技术和耐用材料,确保长期稳定运行。
    - 全面工具支持:配备全套应用工具,从手动工具到全自动设备,满足各种生产需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 医疗设备:用于生命监测系统中高密度信号传输。
    - 航空电子:支持关键任务设备的数据交换和电源管理。
    - 汽车工业:用于车载信息娱乐系统和驾驶辅助系统的复杂布线。
    使用建议:
    - 在高温环境下使用时,建议降低电流负荷以避免过热。
    - 安装过程中需注意接触器的正确插入方向,防止接触不良。
    - 定期检查连接器的密封状态,确保环境防护效果。

    5. 兼容性和支持


    AMP M系列针孔连接器与广泛的产品线兼容,能够无缝集成到现有系统中。泰科电子提供完善的售后服务和技术支持,包括全球客服热线和专业团队协助解决客户问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法插入 | 检查接口是否对齐,尝试重新插拔 |
    | 连接不稳定 | 确保所有接触器已完全插入并锁紧 |
    | 温度过高 | 减少负载或更换更高散热效率的连接器组件 |

    7. 总结和推荐


    AMP M系列针孔连接器以其强大的兼容性、丰富的功能和优异的稳定性成为众多行业的首选产品。无论是研发阶段还是批量生产,该系列产品都能提供高效的解决方案。强烈推荐此系列连接器用于需要高可靠性、多功能性和定制化服务的应用场景。
    如果您正在寻找一款兼具性能和成本效益的连接器,AMP M系列无疑是您的最佳选择!

201692-4参数

参数
长*宽*高 71.88mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

201692-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

201692-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 外壳 TE CONNECTIVITY 201692-4 201692-4数据手册

201692-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
