首页  >  产品百科  >  5055680581

5055680581

厂牌: MOLEX
产品描述: Header,Push-Pull 1.25mm 1 5pin 1.5A 99nm 金 黑色 贴片安装 9.5mm(长度)*3.85mm(高度)
供应商型号: WM26834TR-ND
供应商: Digi-Key
标准整包数: 1200

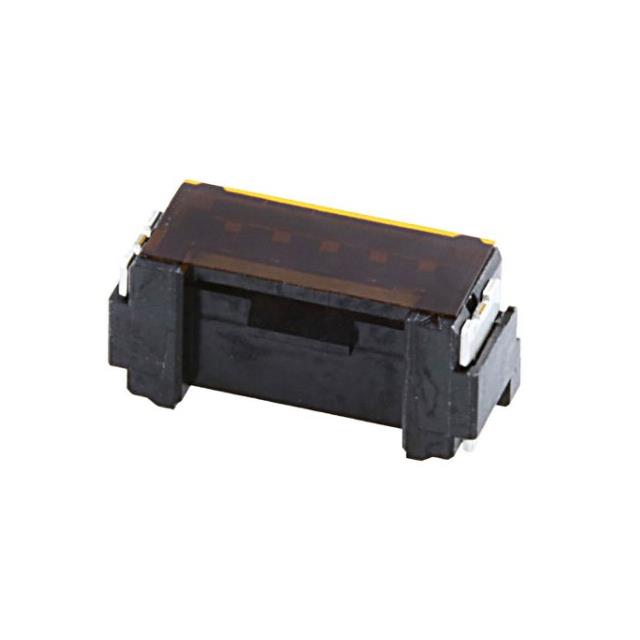

MOLEX 矩形连接器 - 针座 - 插座/母插口 5055680581

5055680581概述

    Micro-Lock Plus Wire-to-Board Connector System

    产品简介


    Micro-Lock Plus Wire-to-Board Connector System 是一款专为紧凑型应用设计的电子元器件,提供在高温度环境中可靠的电气和机械连接。它广泛应用于服务器、家用电器、游戏机、无人机、空调、激光打印机、吸尘器、台式电脑、电动工具和汽车等领域。该系统以其小型化设计和坚固耐用的结构,在各类应用中表现出色。

    技术参数


    以下是 Micro-Lock Plus Wire-to-Board Connector System 的技术规格:
    - 电压(最大值):
    - 1.25mm 接头:50V
    - 2.00mm 接头:250V
    - 电流(最大值):
    - 1.25mm 接头:单排 2 电路时 3.6A,双排 8 电路时 2.4A
    - 2.00mm 接头:单排 2 电路时 4.7A
    - 接触电阻(最大值):
    - 1.25mm 接头:20 毫欧
    - 2.00mm 接头:10 毫欧
    - 介电耐压:
    - 1.25mm 接头:500V AC
    - 2.00mm 接头:800V AC
    - 绝缘电阻(最小值):
    - 1.25mm 接头:100 兆欧
    - 2.00mm 接头:1000 兆欧
    - 机械寿命(最大值):
    - 30 次插拔
    - 工作温度范围:
    - -40°C 至 +105°C

    产品特点和优势


    Micro-Lock Plus Wire-to-Board Connector System 具备以下几个显著特点和优势:
    - 小型化设计:1.25mm 和 2.00mm 的接头设计使得该系统适用于空间受限的应用场景。
    - 高可靠性:采用金属焊片和双接触终端设计,确保牢固的电气连接和机械固定。
    - 适应性强:支持 2 到 42 个电路,提供单排和双排配置,适用于垂直和水平安装。
    - 耐用性:通过锡铋合金终端和金镀层提高了终端的抗腐蚀能力,延长使用寿命。
    - 环境适应性:能够承受高达 105°C 的操作温度,适用于恶劣环境。

    应用案例和使用建议


    - 服务器:适用于数据中心的内部布线,确保高效稳定的电力传输。
    - 家用电器:如空调、洗衣机等,用于设备内部的电气连接。
    - 汽车:可用于方向盘、换挡器等部位,提供可靠的信息传递。
    - 工业自动化:在各种自动化设备中作为关键部件,确保稳定运行。
    使用建议:
    - 在安装过程中,确保正确的插拔力和插入方向,避免损坏接头。
    - 定期检查连接状态,确保电气性能稳定。

    兼容性和支持


    Micro-Lock Plus Wire-to-Board Connector System 可与 Micro-Lock Plus 连接器和端子配合使用。厂商提供多种型号,适用于不同的应用需求。此外,厂商还提供详细的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:连接不稳定,信号传输不良。
    - 解决方案:检查插头和插座的接触点是否有污垢或损坏,必要时更换。

    - 问题:电流传输不足。
    - 解决方案:确认所使用的电缆和接头规格符合要求,重新测试连接。
    - 问题:接触电阻过高。
    - 解决方案:清洁接头,确保正确插入和锁定。

    总结和推荐


    Micro-Lock Plus Wire-to-Board Connector System 凭借其小型化设计、高可靠性及广泛的适用性,成为众多应用领域的理想选择。无论是服务器、家用电器还是汽车工业,它都能提供稳定且高效的电气连接。强烈推荐该产品用于需要高度可靠性的应用场景。
    如需了解更多信息,请访问官方网站:[Micro-Lock Plus](http://www.molex.com/link/microlockplus.html)

5055680581参数

参数
防护等级 -
额定电流 1.5A
颜色 黑色
触头镀层厚度 - 配接 99nm
排数 1
触头镀层 - 配接
类型 Header,Push-Pull
间距-配接 1.25mm
针脚数 5pin
长*宽*高 9.5mm(长度)*3.85mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

5055680581厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5055680581数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 5055680581 5055680581数据手册

5055680581封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 0.4314 ¥ 3.6105
2400+ $ 0.4144 ¥ 3.468
库存: 43200
起订量: 1200 增量: 1
交货地:
最小起订量为:1200
合计: ¥ 4332.6
直接购买
加入购物车
