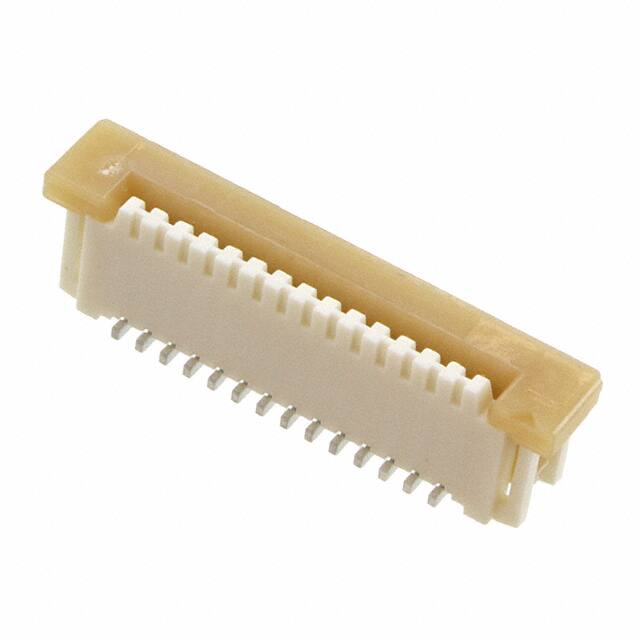

526101472

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 1mm 14pin 自然色 5.74mm FPC 1A 金 底部 SMD,P=1mm 贴片安装 4.5mm(高度)
供应商型号: 526101472
供应商: 云汉优选
标准整包数: 4000
MOLEX FFC/FPC连接器 526101472

526101472概述


    产品简介


    产品类型
    52610系列零插入力(ZIF)柔性印刷电路(FPC)连接器是专为高密度、高可靠性连接设计的产品。这种连接器广泛应用于消费电子、通信设备、医疗设备、汽车电子等领域。
    主要功能
    该连接器采用零插入力(ZIF)设计,通过减少插入时的摩擦力,降低对终端产品的机械应力,从而提高使用寿命和可靠性。此外,该系列还具备自锁功能,确保在使用过程中的稳定性和安全性。
    应用领域
    - 消费电子:智能手机、平板电脑等
    - 通信设备:路由器、交换机、服务器等
    - 医疗设备:便携式医疗器械、健康监测设备等
    - 汽车电子:车载娱乐系统、导航系统等

    技术参数


    | 参数 | 规格 |

    | 连接器系列编号 | 52610-15 |
    | 角度公差 | ± 3.0° |
    | 材料 | 塑料外壳:46尼龙,玻璃填充,UL94V-0
    操作杆:聚苯硫醚(PPS),玻璃填充,UL94V-0
    端子:磷青铜(t=0.32) |
    | 端子电镀 | 端子接触面:金镀层(≥0.1μm)
    端子尾部:锡镀层(≥1.0μm)
    底镀:镍镀层(≥1.0μm) |
    | 插入深度 | 5.75 ± 0.3 mm |
    | 接触点位置 | 1.75 mm (C) |
    | 插拔力 | 操作时≤1.5N |

    产品特点和优势


    1. 零插入力设计:降低机械应力,延长使用寿命。
    2. 自锁功能:确保连接稳定性,提高安全性。
    3. 材料选择:塑料外壳采用高强度尼龙材料,具有良好的耐热性和机械强度;端子选用磷青铜,具备优良的导电性能。
    4. 金镀层端子:提供可靠的长期电气连接。
    5. 适用范围广:适用于各种高密度连接需求的应用场景。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于消费电子产品中,如智能手机和平板电脑。在这些设备中,连接器用于连接主电路板和屏幕或摄像头等组件,以实现信息传输。
    使用建议
    1. 推荐FPC尺寸:确保FPC厚度为0.3±0.05mm,铜箔厚度为35μm,使用热固型粘合剂。
    2. 连接器定位:安装过程中,确保连接器准确插入目标位置,避免偏移。
    3. 防护措施:操作时佩戴防静电手环,避免静电损坏连接器。

    兼容性和支持


    该连接器兼容多种FPC,具体型号需参考制造商提供的数据表。Molex公司提供了详尽的技术支持和售后服务,包括在线帮助、技术支持热线和现场服务等,以确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确锁紧 | 检查安装过程中是否正确按压操作杆;确保操作杆完全锁定。 |
    | FPC连接不稳定 | 检查FPC插入深度是否符合要求;确保插入过程中没有损坏。 |
    | 电镀端子表面损伤 | 在使用前检查端子电镀层是否完好;若损坏严重,建议更换新件。|

    总结和推荐


    综上所述,52610系列零插入力(ZIF)柔性印刷电路(FPC)连接器以其零插入力设计、自锁功能、可靠性和广泛的适用范围,在多个应用领域表现出色。我们强烈推荐使用这款连接器,特别是在高密度、高可靠性的连接需求中。
    如果您有任何疑问或需要进一步的帮助,可随时联系Molex公司的技术支持团队,他们将为您提供专业的指导和服务。

526101472参数

参数
针脚数 14pin
端接 焊盘
连接器/触头类型 底部
板上高度 5.74mm
触头镀层
外壳颜色 自然色
扁平柔性类型 FPC
间距 1mm
额定电流 1A
长*宽*高 4.5mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
