5031481090

厂牌: MOLEX

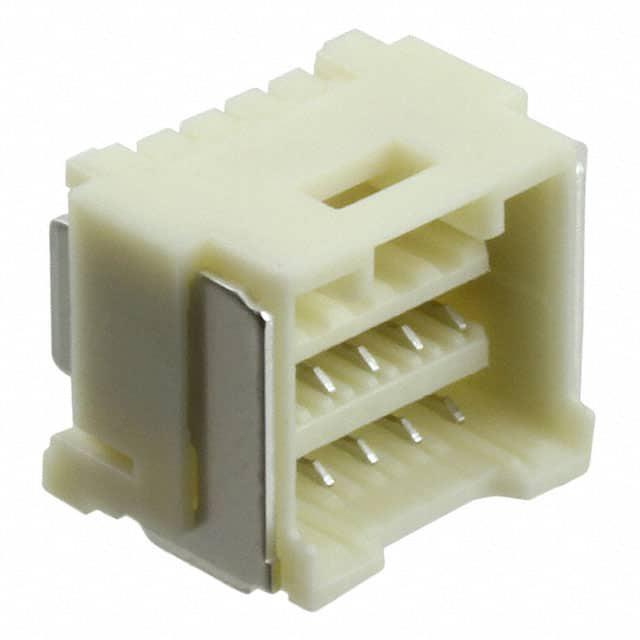

产品描述: Molex 1.5mm间距10p双排排母 线对板, 表面
供应商型号: 5031481090
供应商: 云汉优选
标准整包数: 2750
MOLEX 矩形连接器 - 针座 - 插座/母插口 5031481090

5031481090概述

    # 电子元器件产品技术手册:CLIK-Mate PCB Receptacle

    产品简介


    CLIK-Mate PCB Receptacle 是一种用于信号传输的连接器,适用于线到板的连接需求。这种电子元器件采用双排设计,支持表面贴装(Surface Mount)和直角安装(Right-Angle),具备正向锁定功能(Positive Lock),确保可靠的电接触和物理稳定性。其主要材料为铜合金(Material - Metal)和聚酰胺(Material - Resin),表面镀锡(Tin Plating)。该系列目前处于活跃状态,广泛应用于各种电子设备中。

    技术参数


    - 产品型号:5031481090
    - 电路数(最大值):10
    - 电压最大值:100V
    - 电流最大值:1.0A
    - 锁定方式:正向锁定
    - 接口样式:表面贴装
    - 接头类型:PCB 接收器
    - 极化方式:对插部分和 PCB 都可极化
    - 接触电阻:极低,适合信号传输
    - 耐久性(接合循环次数最大):30 次
    - 温度范围:-40°C 至 +105°C
    - 材质:接合面镀锡,焊接面镀锡,材料为铜合金和聚酰胺
    - 外观颜色:自然色
    - 包装类型:带状卷装(Embossed Tape on Reel)

    产品特点和优势


    CLIK-Mate PCB Receptacle 在同类产品中具有显著的优势,包括:
    - 高可靠性:正向锁定设计确保了稳定可靠的连接。
    - 耐用性:最高可达 30 次的接合循环次数,适合反复使用。
    - 易于操作:双排设计方便连接多条线路,同时简化了组装过程。
    - 环保材料:采用铜合金和聚酰胺材料,符合国际环保标准,如欧盟 RoHS 和中国 RoHS。
    - 适用范围广:适用于多种电子产品,如通信设备、工业自动化控制设备等。

    应用案例和使用建议


    应用案例
    CLIK-Mate PCB Receptacle 可广泛应用于工业自动化控制系统、计算机网络设备、消费电子设备等领域。例如,在一个自动化生产线上的控制系统中,需要频繁更换或升级控制模块,CLIK-Mate PCB Receptacle 的高接合循环次数可以确保连接的稳定性,提高系统的可靠性和使用寿命。
    使用建议
    1. 保持清洁:在组装和使用过程中,避免接触脏污和油渍,以防止影响接触效果。
    2. 正确装配:按照手册的指引进行正确安装,特别是对于正向锁定功能,需确保锁扣到位。
    3. 温度管理:注意不要使连接器超过其温度极限,避免因过热而造成损坏。
    4. 定期检查:定期检查连接器的状态,及时发现并解决问题。

    兼容性和支持


    CLIK-Mate PCB Receptacle 与 CLIK-Mate 系列中的相应插头配件兼容,如 503149 插头。制造商提供详细的装配指南和技术支持文档,包括 IPC 1752A、IEC-62474 等标准合规证书。用户可通过厂商官方网站获取最新支持资料。

    常见问题与解决方案


    1. 问题:无法正确锁定。
    - 解决方案:请确保正向锁定装置正确安装并到位。如果仍存在问题,检查是否有异物阻塞。
    2. 问题:接触电阻过高。
    - 解决方案:清洁接触点,去除表面的灰尘和氧化层。
    3. 问题:温度异常导致设备故障。
    - 解决方案:在使用过程中保持适当的工作环境温度,避免长时间过载使用。

    总结和推荐


    CLIK-Mate PCB Receptacle 是一款在性能、耐用性和易用性方面表现优秀的电子元器件。其广泛的适用范围、出色的电气特性和稳定的机械性能使其成为众多电子设备的理想选择。鉴于其卓越的市场表现和优良的产品品质,我们强烈推荐使用此款产品。

5031481090参数

参数
防护等级 -
额定电流 1A
类型 Latch Holder,Receptacle
触头镀层厚度 - 配接 1μm
排数 2
触头镀层 - 配接
颜色 米黄色
针脚数 10pin
间距-配接 1.5mm
长*宽*高 11.8mm*9.144mm*9.55mm
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,照明级,通用级
零件状态 在售
包装方式 卷带包装

5031481090厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5031481090数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 5031481090 5031481090数据手册

5031481090封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2750+ ¥ 3.875
5500+ ¥ 3.5649
8250+ ¥ 3.4718
库存: 2750
起订量: 2750 增量: 3300
交货地:
最小起订量为:2750
合计: ¥ 10656.25
