417910834

厂牌: MOLEX

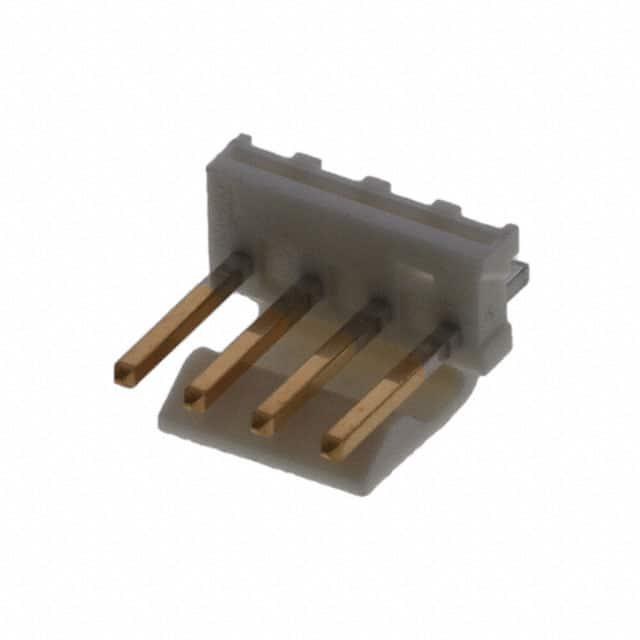

产品描述: Molex 3.96mm间距4p单排排针 线对板连接器, KK 396系列, 直角, 通孔安装
供应商型号: Q-417910834
供应商: 期货订购
标准整包数: 3450
MOLEX 矩形连接器 - 针座 - 插座/母插口 417910834

417910834概述

    KK 156 Header Assembly 技术手册

    1. 产品简介


    KK 156 Header Assembly 是一种垂直安装的摩擦锁固态无插脚的插座。此组件主要用于连接各种电路板和其他电子设备。它的主要功能是为各种电气和电子设备提供可靠的电气连接。这种插座广泛应用于计算机、通信设备、工业自动化设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 材料 | 玻璃填充聚酯,阻燃等级94V-0,自然色(白色) |
    | 表面处理 | 镀锡(TIN):整体最小厚度0.00254mm(0.000100英寸)
    电镀镍:整体最小厚度0.00127mm(0.000050英寸)
    电镀金(选镀):最小厚度0.00038mm(0.000015英寸),选镀锡:最小厚度0.00254mm(0.000100英寸) |
    | 引脚长度 | 18.29mm (0.720英寸) |
    | 接合长度 | 11.43mm (0.450英寸) |
    | 电镀位点 | 6.85mm (0.270英寸) |
    | PCB 尾端 | 3.56mm (0.140英寸) |
    | 空置电路数量 | 可选 2, 3, 4, 5, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 |

    3. 产品特点和优势


    - 高可靠性:采用玻璃填充聚酯材料,具有较高的机械强度和耐热性能,适用于各种恶劣环境。
    - 高兼容性:不同引脚数量的选择提供了高度的灵活性,适应多种应用需求。
    - 易于焊接:镀锡表面处理使得焊接过程更加简单高效。
    - 耐用性:电镀金的选镀选项进一步增强了产品的抗腐蚀性能,提高了使用寿命。
    - 摩擦锁定机制:确保连接稳定,不易松动。

    4. 应用案例和使用建议


    KK 156 Header Assembly 在计算机主板、服务器、工业控制设备和通信设备等场合有广泛应用。例如,在工业自动化设备中,该组件可以用于连接传感器和执行器,确保实时数据传输的可靠性和稳定性。
    使用建议:
    - PCB 布局:在设计 PCB 布局时,应考虑引脚布局的均匀分布,避免引脚之间距离过近,从而影响电气性能。
    - 焊接温度:焊接过程中,应严格控制焊接温度和时间,避免因过高的温度导致材料变形或损坏。

    5. 兼容性和支持


    - 兼容性:该产品可以与标准规格的 PCB 插座兼容,但具体的接口尺寸和引脚排列需要根据具体型号进行确认。
    - 支持和服务:制造商提供详细的技术支持文档和培训资料,帮助客户更好地理解和使用该产品。同时,针对特定的应用场景,也可以提供定制化服务和技术咨询。

    6. 常见问题与解决方案


    1. Q: 产品无法正常插入 PCB 插座中。
    - A: 检查引脚的弯曲情况,确保引脚未发生弯曲或变形。此外,确认 PCB 插座是否正确安装,没有堵塞或损伤。

    2. Q: 连接不稳定。
    - A: 检查摩擦锁是否正确安装,尝试重新插入并检查是否有任何异物阻碍。如仍然存在稳定性问题,可能需要更换新的 Header Assembly。
    3. Q: 焊接后引脚损坏。
    - A: 确保焊接过程中温度控制得当,避免过高温度导致引脚熔化或损坏。如果焊接出现问题,建议使用低温焊料并严格按照焊接规范操作。

    7. 总结和推荐


    KK 156 Header Assembly 凭借其优异的机械性能、高可靠性以及灵活的设计选择,成为多种电子设备的理想选择。该产品适用于工业自动化、通信设备和计算机等领域。总体而言,该产品非常适合那些需要高度可靠且稳定的电气连接的应用场景。强烈推荐在这些应用中使用 KK 156 Header Assembly,以确保系统长期稳定运行。

417910834参数

参数
针脚数 4pin
触头镀层厚度 - 配接 380nm
颜色 -
间距-配接 3.96mm
防护等级 -
额定电流 7A
类型 Friction Lock,Header
触头镀层 - 配接
排数 1
长*宽*高 15.7mm*10.0076mm*10.01mm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,袋装

417910834厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

417910834数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 417910834 417910834数据手册

417910834封装设计

查看详情并下载
Symbol
Footprint
3D Model
