1731070337

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Male Pins,Plug 焊盘 2 21pin Steel 5A 金 绿色 通孔安装
供应商型号:
供应商:
标准整包数: 0

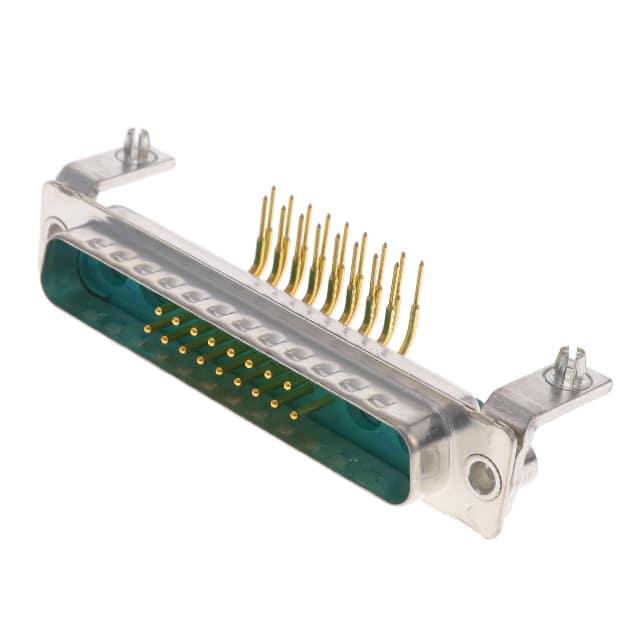

MOLEX D-Sub 连接器 1731070337

1731070337概述


    产品简介


    D-Sub混合布局连接器是一种广泛应用的电子元器件,适用于各种需要高性能信号传输的应用场景。这类连接器主要用于工业控制、通讯系统、医疗设备等领域,具有较高的机械强度和电气性能,能够在恶劣环境下稳定工作。其基本类型分为前装和后装两种安装方式,接触材料为铜合金,并采用镀金工艺以增强抗腐蚀能力。

    技术参数


    - 壳体材料:钢
    - 绝缘体材料:聚酯玻璃纤维增强材料(UL94V-0),绿色(标准为自然色)
    - 相对温度指数(UL 746 B):130°C(266°F)(绿色型号为150°C,302°F)
    - 热变形温度限制(DIN 53461):210°C(410°F)(绿色型号为255°C,491°F)
    - 最低工作温度:-55°C(-67°F)
    - 接触材料:铜合金
    - 接触镀层:0.8 μm(30微英寸)金镀层(镍基底),其他镀层可根据需求定制
    - 电流承载能力(20°C环境温度下):5A
    - 测试电压(2个接触点或壳体与接触点之间):1000V,50Hz,1分钟
    - 触点间电阻(MIL-C-24308):≤2.7 mΩ
    - 绝缘电阻:≥5000 MΩ
    - 体积电阻率:10^16 Ω·cm
    - 介电强度:50 kV/mm

    产品特点和优势


    1. 高温稳定性:能够在极端温度条件下保持稳定的电气性能。
    2. 耐腐蚀性:镀金处理显著提升了抗腐蚀能力,适合多种工作环境。
    3. 高可靠性:经过严格的机械测试,能够承受500次插拔循环。
    4. 多种接口配置:提供直角和直线信号接触选项,满足不同应用场景的需求。

    应用案例和使用建议


    案例一:工业控制系统。D-Sub混合布局连接器用于工厂自动化系统,可以确保高可靠的数据传输,同时支持多种类型的信号和电源传输。
    使用建议:
    - 在选择连接器时,根据具体的工作环境和应用场景,选择合适的接触材料和壳体材质。
    - 在安装过程中,确保所有连接部件正确无误地装配,以避免信号传输错误。
    案例二:通讯设备。连接器可应用于数据中心机房内服务器之间的信号传输,保证了高速度、低延迟的数据通信。
    使用建议:
    - 避免将信号接触与所有类型的同轴、高压、气动接触结合使用,以免影响信号质量。
    - 确保电缆直径不超过2.2mm(0.087"),以适应连接器的设计。

    兼容性和支持


    - 兼容性:D-Sub混合布局连接器具有良好的兼容性,可以与市面上多数主流的同类产品配合使用。
    - 支持和维护:供应商提供全面的技术支持,包括但不限于产品选型、安装指导及故障排查服务。客户可以随时通过技术支持热线获得帮助。

    常见问题与解决方案


    1. 问题:信号传输不稳定。
    - 解决方案:检查接触是否松动,确保所有连接部件正确无误地装配。
    2. 问题:无法正确识别连接器。
    - 解决方案:确认连接器类型是否与应用要求相匹配,例如正确的信号类型、电流承载能力等。
    3. 问题:安装过程中出现壳体损坏。
    - 解决方案:检查安装步骤是否按照制造商的操作指南进行,必要时请寻求专业技术人员的帮助。

    总结和推荐


    D-Sub混合布局连接器以其卓越的电气性能、机械强度和广泛的适用性,在多种行业中有着广泛的应用。尽管其价格略高于普通连接器,但考虑到其在长期使用中的稳定性和可靠性,仍具有较高的性价比。对于需要在严苛环境中工作的设备来说,这是一个值得推荐的选择。此外,该连接器的支持和售后服务也较为完善,能够有效保障用户的利益。

1731070337参数

参数
额定电流 5A
排数 2
触头镀层
外壳材料 Steel
针脚数 21pin
类型 Male Pins,Plug
颜色 绿色
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 散装
