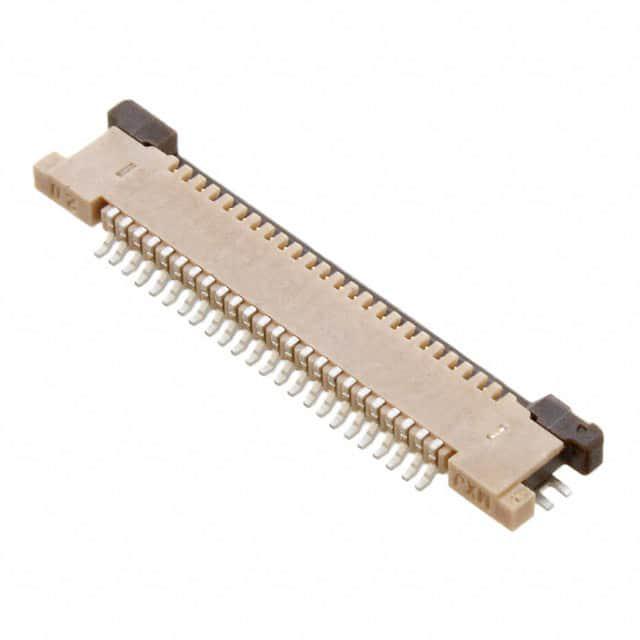

54550-2471

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 24pin 自然色 1.2mm FFC,FPC 500mA 金 底部 贴片安装 17.2mm(长度)*51mm(高度)
供应商型号: N-54550-2471
供应商: 云汉优选
标准整包数: 1
MOLEX FFC/FPC连接器 54550-2471

54550-2471概述


    产品简介


    这款0.5mm PITCH FPC连接器(无铅)是专为柔性印刷电路(FPC)设计的零插入力(ZIF)连接器。它适用于多种电子设备,如移动电话、笔记本电脑、平板电脑以及其他需要高密度连接的应用场合。该连接器采用先进的设计和制造工艺,能够提供可靠稳定的电连接性能,同时减少占用空间。

    技术参数


    - 最大许容电压: 50V (AC实有效值 rms / DC)
    - 最大许容电流: 0.5A
    - 使用温度范围: -40°C 至 +85°C
    - 接触电阻: 初次插拔时 ≤ 40毫欧
    - 绝缘电阻: ≥ 50兆欧
    - 耐电压: AC 250V 实效值(1分钟内无击穿)

    产品特点和优势


    1. 高可靠性: 通过严格测试确保产品的耐用性和稳定性。
    2. 适应性强: 能够承受高温、低温、振动和冲击等多种恶劣环境条件。
    3. 易于安装: 采用了零插入力的设计,简化了装配过程。
    4. 低接触电阻: 保证信号传输的高效性和稳定性。
    5. 高绝缘电阻: 保证在各种条件下均具有良好的绝缘性能。

    应用案例和使用建议


    1. 手机和平板电脑: 该连接器可用于智能手机和平板电脑中的内部连接,支持高效的信号传输。
    2. 工业控制设备: 在需要稳定和可靠的信号传输环境中,可以用于设备之间的连接。
    3. 医疗设备: 在需要高度可靠性的场合,如心电图机、超声波设备等,可以提高设备的可靠性和寿命。
    使用建议:
    - 确保温度控制: 由于温度对性能的影响,安装时需注意散热和通风。
    - 避免机械损伤: 在安装和操作过程中应小心轻放,以避免物理损伤。

    兼容性和支持


    - 兼容性: 该连接器适合嵌合FPC,与多种柔性电路材料兼容。
    - 技术支持: 由Molex电子技术有限公司提供全面的技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 插拔力过大。
    - 解决方案: 确保严格按照推荐温度曲线进行焊接。

    2. 问题: 接触电阻过高。
    - 解决方案: 检查并确保所有终端焊接到位,没有虚焊现象。
    3. 问题: 温度上升超出预期。
    - 解决方案: 设计适当的散热模式,避免热积累。

    总结和推荐


    这款0.5mm PITCH FPC连接器(无铅)以其卓越的性能和广泛的适用性,在市场上具有较强的竞争力。其高可靠性、稳定性以及出色的电气性能使其成为电子设备内部连接的理想选择。强烈推荐用于需要高可靠性和紧凑布局的应用场合。

54550-2471参数

参数
连接器/触头类型 底部
间距 500μm
板上高度 1.2mm
端接 焊盘
扁平柔性类型 FFC,FPC
触头镀层
额定电流 500mA
外壳颜色 自然色
针脚数 24pin
长*宽*高 17.2mm(长度)*51mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

54550-2471厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

54550-2471数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 54550-2471 54550-2471数据手册

54550-2471封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ $ 1.3356 ¥ 11.3526
250+ $ 1.2772 ¥ 10.8562
450+ $ 1.2342 ¥ 10.4907
850+ $ 1.2138 ¥ 10.3173
12000+ $ 1.1934 ¥ 10.1439
库存: 12000
起订量: 85 增量: 1
交货地:
最小起订量为:85
合计: ¥ 964.97
直接购买
加入购物车
