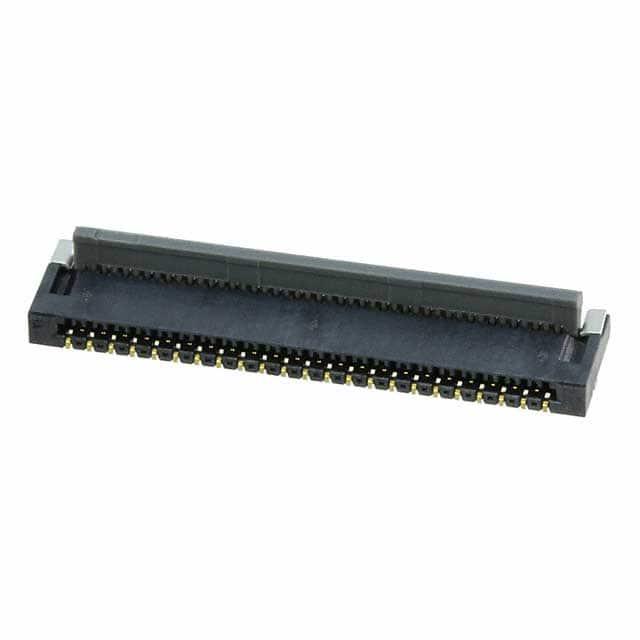

501616-4585

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 300μm 45pin 黑色 1.12mm FPC 200mA 金 底部 贴片安装 15.4mm(长度)*4.25mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX FFC/FPC连接器 501616-4585

501616-4585概述


    产品简介


    电子元器件概述
    本产品为一种用于连接柔性印刷电路板(FPC)的连接器,型号为501616-50。它具有多种尺寸规格,适用于不同需求的应用场景。该连接器主要用于电子设备中的信号传输和电源分配,广泛应用于消费电子、通信设备、医疗仪器及工业自动化等多个领域。

    技术参数


    - 尺寸规格:根据不同的型号,连接器的尺寸规格有所不同,主要参数包括:
    - 电极端子类型:奇数端子采用铜合金材料,表面处理为部分金镀层,覆盖镍基底层;偶数端子同样采用铜合金材料,但处理方式相同。
    - 住房材质:耐热性聚合物,黑色,符合UL94-V0标准。
    - 操作手柄材质:耐热性聚合物,灰色,同样符合UL94-V0标准。
    - 指甲材质:铜合金,表面处理为镀锡镍。

    - 电气特性:
    - 镀层部分提供良好的导电性能和耐腐蚀性。
    - 各种型号的工作电压和电流范围请参阅手册详细内容。
    - 工作环境:该连接器可适应广泛的温度范围,且具有良好的防水防尘性能。

    产品特点和优势


    1. 材料选择优秀:所有关键部件均采用耐热性聚合物和铜合金材料,具有优异的机械强度和电气性能。
    2. 独特的镀层工艺:表面镀金处理可以显著提高电气连接的可靠性,同时镍基底层增强了抗腐蚀性。
    3. 灵活的安装方式:易于集成到各种类型的电子设备中,安装简单快捷。
    4. 广泛的应用领域:不仅限于常见的消费电子产品,还在医疗、工业自动化等领域展现出强大的适应能力。

    应用案例和使用建议


    1. 消费电子:例如智能手机和平板电脑中的连接应用,需要连接多层柔性电路板。
    2. 通信设备:如路由器和交换机中用于信号传输的连接点,保证数据传输的稳定性和可靠性。
    3. 医疗仪器:要求高度可靠性的医疗设备中,这种连接器可以确保设备内部信号的有效传递。
    使用建议:
    - 在安装前确保连接器和相关组件无损,且安装过程中遵循手册中的指导步骤。
    - 安装完成后需进行功能测试,确保连接稳定可靠。

    兼容性和支持


    - 兼容性:这款连接器与大部分柔性印刷电路板兼容,适用于各种类型的产品。
    - 技术支持:厂商提供详细的安装指南和技术文档,同时也提供必要的售后支持服务。

    常见问题与解决方案


    1. 安装过程中出现卡顿现象:检查是否有异物堵塞或者部件安装不正确。
    2. 连接不稳定:确认端子接触良好,可能需要重新涂抹导电膏。
    3. 产品出现异常高温:检查工作环境是否符合手册要求,确保通风良好。

    总结和推荐


    总体而言,该型号连接器凭借其优良的设计和出色的性能,在众多应用场景中展现出了卓越的表现。无论是从材料选用还是实际应用效果来看,都值得肯定。对于寻求高可靠性连接解决方案的企业和个人来说,这是一款非常值得考虑的产品。建议在选择时仔细阅读技术手册并根据实际需求选择合适的规格型号。

501616-4585参数

参数
连接器/触头类型 底部
扁平柔性类型 FPC
外壳颜色 黑色
触头镀层
板上高度 1.12mm
间距 300μm
针脚数 45pin
额定电流 200mA
端接 焊盘
长*宽*高 15.4mm(长度)*4.25mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
