522711669

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距16p FPC插座 FPC连接器, Easy-On系列, 单排, 表面, 焊接
供应商型号: AV-A-MLX522711669
供应商: Avnet
标准整包数: 1000

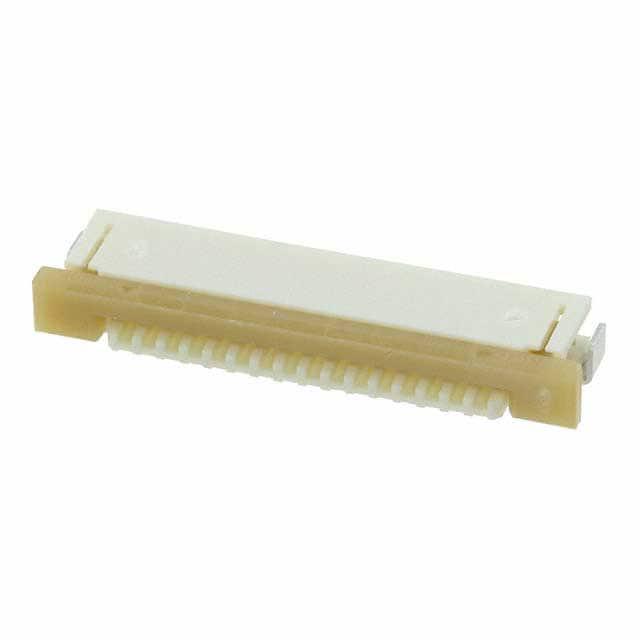

MOLEX FFC/FPC连接器 522711669

522711669概述


    产品简介


    Easy-On FFC FPC 连接器是一种设计用于柔性扁平电缆(FFC)和柔性印刷电路(FPC)的连接解决方案。这类连接器主要用于各类消费电子、移动设备、医疗设备及工业自动化等领域,能够实现高效且可靠的信号传输。本文将深入探讨这一连接器的技术规格、特点与优势,并分享其应用场景与建议。

    技术参数


    以下是 Easy-On FFC FPC 连接器的技术参数摘要:
    - 产品型号: 0522711669
    - 插拔次数: 最大30次
    - 接触点数量: 16个
    - 接触方式: 底部接触
    - 高度: 3.00mm
    - 插槽间距: 1.00mm
    - 最大电流: 每个接触点0.5A
    - 最大电压: 50V
    - 工作温度范围: -40°C 至 +85°C
    - 树脂材料: 尼龙
    - 金属材料: 磷青铜
    - 镀层材料: 接触面镀金,终止端镀锡
    - 阻燃等级: 94V-0
    - 外形尺寸: 右角式,底部接触
    - 包装方式: 盒装带状包装

    产品特点和优势


    - 易于安装与拆卸: 采用滑动式设计,使插拔操作更为方便快捷。
    - 高可靠性: 经过多次插拔测试验证,确保长时间稳定运行。
    - 适应性强: 支持多种环境下的应用,能够在宽泛的温度范围内正常工作。
    - 高性能材料: 使用优质材料制作,保证连接器的耐久性和电气性能。

    应用案例和使用建议


    - 消费电子产品: 在智能手机、平板电脑等设备中,该连接器可作为板对板连接解决方案,实现高密度的信号传输。
    - 医疗器械: 适用于医疗成像设备内部,如X光机或超声波仪器,以确保低噪声的电信号传输。
    - 工业控制: 在工业自动化领域,可以作为机器与控制系统间的连接点,确保信号传输的可靠性和准确性。

    兼容性和支持


    - 兼容性: 易于与Premo-Flex FFC电缆匹配使用,具体参见参考图纸。
    - 厂商支持: 提供详尽的产品文档、应用指南和售后支持,可在官网查询最新信息。

    常见问题与解决方案


    1. Q: 如何正确安装Easy-On FFC FPC连接器?
    - A: 确保连接器正确插入并锁紧,避免偏斜导致接触不良。
    2. Q: 插拔次数有限制吗?
    - A: 是的,插拔次数约为30次。若需频繁更换,请选择适合更多插拔周期的型号。
    3. Q: 在极端温度下能正常使用吗?
    - A: 该连接器能在-40°C至+85°C的工作温度范围内保持正常工作状态。

    总结和推荐


    Easy-On FFC FPC 连接器凭借其卓越的设计和性能,在多种应用环境中表现出色。其高可靠性、易用性和广泛的适用性使其成为众多电子制造商的理想选择。我们强烈推荐在需要高质量、可靠信号传输的应用中使用此产品。
    更多详细信息,请访问 [Molex官网](https://www.molex.com/) 或联系我们的技术支持团队。

522711669参数

参数
额定电流 500mA
间距 1mm
板上高度 3mm
外壳颜色 自然色
针脚数 16pin
端接 焊盘
触头镀层
扁平柔性类型 FPC
连接器/触头类型 底部
长*宽*高 23mm(长度)*7.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,袋装

522711669厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

522711669数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 522711669 522711669数据手册

522711669封装设计

查看详情并下载
Symbol
Footprint
3D Model
