首页  >  产品百科  >  528070310

528070310

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 1mm 3pin 自然色 3.6mm FPC 500mA 锡 底部 通孔安装 6.7mm(高度)
供应商型号:
供应商:
标准整包数: 0

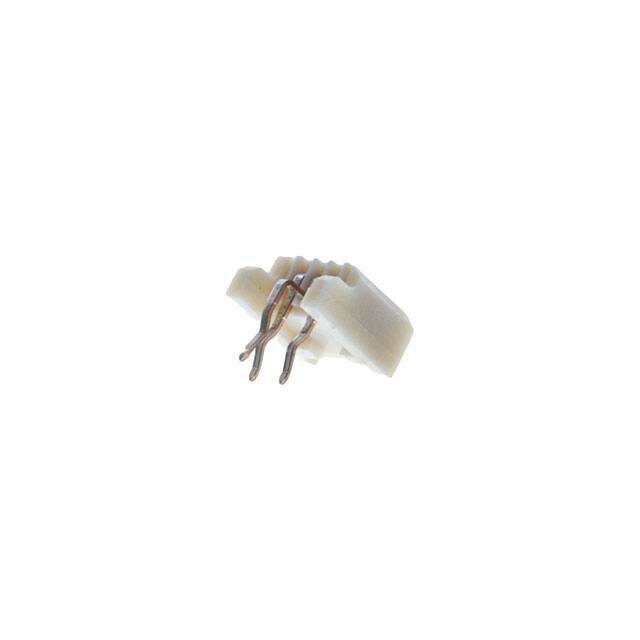

MOLEX FFC/FPC连接器 528070310

528070310概述

    FFC/FPC 连接器技术手册

    1. 产品简介


    本手册介绍了FFC/FPC连接器(非ZIF插拔式直插式反装)的详细规格和技术特性。这种连接器主要用于各种电子设备中,如移动电话、数码相机、平板电脑以及其他便携式设备,实现灵活排线(FFC)与柔性电路板(FPC)之间的高效连接。

    2. 技术参数


    - 材料:
    - housing: PPS UL 94V-0
    - terminal: Phosphor Bronze, Tin-plated t=0.25mm

    - 尺寸:
    - 极数:4
    - 接触点长度至FFC插入深度:0.65mm
    - 电极间距(pitch):0.7mm ±0.05mm

    - 公差:
    - 角度公差:±3.0°
    - 尺寸公差:具体见下表

    | 位数 | 公差 |

    | 4 | ±0.2 |
    | 3 | ±0.2 |
    | 2 | ±0.25 |
    | 1 | ±0.3 |
    | 0 | ±0.3 |

    3. 产品特点和优势


    该FFC/FPC连接器具备以下几个显著特点:
    - 耐用性强: 材料采用高强度PPS和磷青铜,能够在严苛的工作环境中保持稳定性。
    - 高效连接: 设计有0.7mm的极细间距,确保高密度布线,实现更高效的信号传输。
    - 环保合规: 无铅设计,符合RoHS标准,适用于各类环保要求严格的应用场景。

    4. 应用案例和使用建议


    应用场景:
    - 移动通信设备(如手机、平板)
    - 数码相机和摄像机
    - 汽车电子系统
    - 工业自动化设备
    使用建议:
    - 确保FFC/FPC插入深度适中,避免过深或过浅导致接触不良。
    - 在安装时,应仔细检查电极间距,确保与电路板的匹配度。

    5. 兼容性和支持


    该连接器兼容多种柔性排线和柔性电路板。制造商提供详尽的技术支持文档和售后服务,确保客户在使用过程中能够得到及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题: 插入深度不准确。
    - 解决方案: 使用专用工具进行测量,确保FFC/FPC插入深度符合规范。

    - 问题: 接触不良。
    - 解决方案: 检查并清理电极表面,确保无异物阻碍。

    7. 总结和推荐


    该FFC/FPC连接器以其高密度连接、耐用性及环保特性,成为众多电子设备的理想选择。在确保正确安装和使用的情况下,可极大提升设备的可靠性和使用寿命。强烈推荐应用于需要高密度、高效信号传输的电子设备中。

528070310参数

参数
触头镀层
间距 1mm
端接 -
板上高度 3.6mm
外壳颜色 自然色
针脚数 3pin
连接器/触头类型 底部
额定电流 500mA
扁平柔性类型 FPC
长*宽*高 6.7mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

528070310厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

528070310数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 528070310 528070310数据手册

528070310封装设计

查看详情并下载
Symbol
Footprint
3D Model
