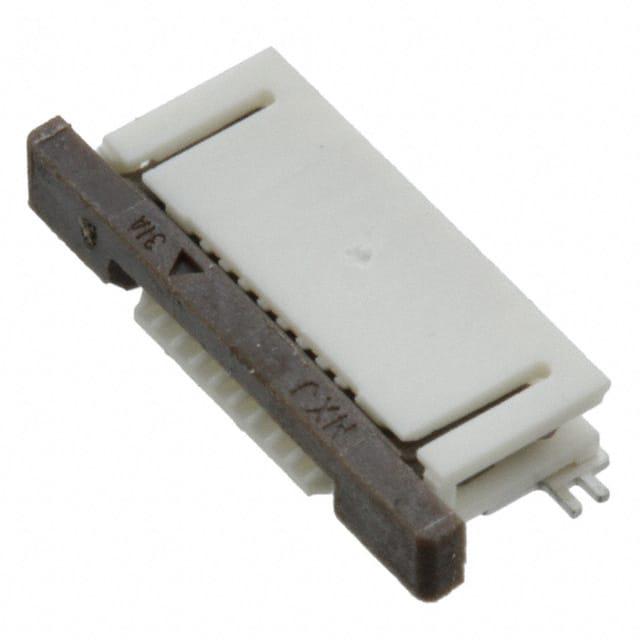

52746-0971

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 9pin 白色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 10.6mm(长度)*5mm(高度)
供应商型号: 3499097
供应商: 海外现货
标准整包数: 1000
MOLEX FFC/FPC连接器 52746-0971

52746-0971概述


    产品简介


    该电子元器件是一款高可靠性、低功耗的连接器系列产品,型号为52746-39。它主要用于各种电路板之间的信号传输和电力传输。该连接器具有坚固耐用的设计,广泛应用于消费电子、工业控制、通信设备等多个领域。

    技术参数


    - 外壳材料: 46尼龙,玻璃填充,UL94V-0,白色。
    - 操作部分材料: 聚苯硫醚(PPS),玻璃填充,UL94V-0,棕色。
    - 终端材料: 磷青铜,镀镍金(t=0.2)。
    - 紧固件材料: 磷青铜,锡镍镀层(t=0.2)。
    - 电流范围: 1.02A 至 11.8A。
    - 电压范围: 1.28V 至 15.6V。
    - 工作温度范围: -40°C 至 +85°C。
    - 尺寸公差: 角度公差 ±3.0°;长度、宽度、高度等各方向公差根据具体规格有所不同。
    - RoHS和ELV合规性: 符合RoHS和ELV标准,环保无害。

    产品特点和优势


    - 材料选择优质: 使用高强度的46尼龙和聚苯硫醚材料,保证连接器在极端环境下的稳定性和耐用性。
    - 安全可靠: 紧固件采用磷青铜材质,具有良好的导电性和抗氧化性,确保长期使用不损坏。
    - 多功能设计: 支持偶数极电路,可用于多种应用场景。
    - 精密制造: 严格的质量控制,确保每个连接器都符合高标准的技术规范。

    应用案例和使用建议


    - 应用场景: 适用于消费电子产品、工业自动化设备和通信基站等领域,特别适合用于需要高频信号传输的场合。
    - 使用建议: 在安装过程中需要注意接线端子的对齐,避免安装误差过大导致接触不良。对于印刷电路板(PCB),推荐使用聚酰亚胺材料作为补强板,并从导体侧向补强板侧打孔以提高稳定性。

    兼容性和支持


    - 兼容性: 该连接器能够与标准PCB和FPC板无缝对接,确保高效可靠的电气连接。
    - 支持和维护: 生产厂家提供全面的技术支持,包括产品安装指南、使用说明书和售后服务保障,确保客户能够快速解决问题。

    常见问题与解决方案


    1. 问题: 连接器的安装角度不正确。
    - 解决方案: 检查安装位置,严格按照安装指南调整角度,确保角度公差在±3.0°范围内。

    2. 问题: 接触不良。
    - 解决方案: 检查接线端子是否对齐,如果安装过程中的误操作导致接触不良,需重新校正并确保紧固件完全锁紧。

    总结和推荐


    该电子元器件连接器52746-39具备优良的材料选择、稳定的电气性能和广泛的应用范围,是一款值得信赖的产品。在正确的安装和使用条件下,可以显著提高系统的可靠性和使用寿命。因此,我强烈推荐使用这款连接器。

52746-0971参数

参数
外壳颜色 白色
间距 500μm
触头镀层
连接器/触头类型 底部
额定电流 500mA
板上高度 2mm
端接 焊盘
扁平柔性类型 FFC,FPC
针脚数 9pin
长*宽*高 10.6mm(长度)*5mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
