2171590505

产品分类: 电源线线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Mini-Fit Jr.系列, 4.2mm节距, 500mm长, Mini-Fit Jr.转无终端接头
供应商型号: TS-2171590505
供应商: 海外现货
标准整包数: 1
MOLEX 电源线线缆 2171590505

2171590505概述

    电子元器件技术手册:Mini-Fit Jr.到Pigtail电缆组件

    产品简介


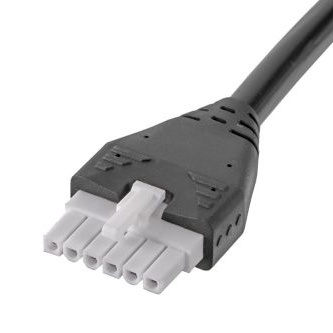

    Mini-Fit Jr.到Pigtail电缆组件(零件号:2171590505)是Molex公司生产的一种用于电源和信号传输的过塑装配件。该产品专为电线与板连接及线对线连接而设计,具有5个电路通道和黑色树脂外壳。其紧凑的设计使其适用于各种电子设备和系统的电源连接需求。

    技术参数


    以下是该产品的关键技术规格和性能参数:
    - 产品名称:Mini-Fit Jr.到Pigtail电缆组件
    - 零件号:2171590505
    - 系列号:217159
    - 类别:电源和信号电缆组件
    - 描述:单行排列,长度500.00mm,5个电路通道,黑色
    - 电路数量(加载):5
    - 电路数量(最大):5
    - 接触电流(最大值):6.0A
    - 电缆长度:500.00mm
    - 连接器配置:单端子
    - 树脂颜色:黑色
    - 接头性别:母头
    - 材质:
    - 金属:黄铜
    - 镀层:插配处锡镀层
    - 端子处锡镀层
    - 树脂:尼龙
    - 锁扣:与匹配部分锁紧
    - 插配接口间距:4.20mm
    - 最小镀层厚度(插配):0.889µm
    - 绝缘导线直径:1.80-3.10mm
    - 导线规格(AWG):16
    - 终止方式:压接或压缩

    产品特点和优势


    1. 紧凑设计:单行5电路通道,尺寸紧凑,适合空间有限的应用环境。
    2. 高性能连接:6.0A的最大接触电流确保可靠的电力传输。
    3. 环保材料:采用无卤素材料制造,符合RoHS标准,适用于对环保要求较高的场合。
    4. 耐用性强:黄铜材料和锡镀层提供长久使用寿命。
    5. 方便安装:通过锁扣结构实现与匹配部件的快速锁紧。

    应用案例和使用建议


    - 应用场景:适用于电源和信号传输的多种电子设备,如工业控制、通信设备、医疗仪器等。
    - 使用建议:
    - 在使用过程中,确保所有电路通道都正确接线,避免短路现象的发生。
    - 定期检查连接器插针是否有磨损或腐蚀,如有必要,应及时更换新的组件。
    - 确保电缆组件处于干燥环境中,避免湿气影响连接可靠性。

    兼容性和支持


    该电缆组件支持与符合标准的Mini-Fit Jr.连接器进行对接。制造商提供了详细的安装指南和维护手册,以确保用户能够正确使用和维护产品。此外,Molex公司还提供全面的技术支持服务,包括在线技术支持和现场服务。

    常见问题与解决方案


    - 问题1:电缆连接不稳定,接触不良。
    - 解决办法:检查电缆是否正确连接到相应的插座,并确认锁扣已牢固锁定。

    - 问题2:电路电流超出额定值。
    - 解决办法:确保负载不超过6.0A,如果需要更高的电流传输能力,请选择更高额定值的产品。

    总结和推荐


    Mini-Fit Jr.到Pigtail电缆组件以其紧凑设计、高性能连接、环保材料和耐用性强等特点,在多种电子设备中表现出色。对于需要可靠电力传输的应用,这款产品是一个理想的选择。基于上述优势,强烈推荐此产品给各类电子设备制造商和技术人员使用。

2171590505参数

参数
包装方式 散装

2171590505厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2171590505数据手册

厂牌 PDF简要描述 下载
MOLEX 电源线线缆 MOLEX 2171590505 2171590505数据手册

2171590505封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 7.7178 ¥ 65.6013
50+ $ 7.5696 ¥ 64.3416
100+ $ 7.4214 ¥ 63.0819
250+ $ 7.2732 ¥ 61.8222
500+ $ 6.84 ¥ 58.14
库存: 50
起订量: 31 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1312.02
