541045033

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 0.5mm间距50p FPC连接器, Easy-On系列, 单排, 焊接
供应商型号: Q-541045033
供应商: 期货订购
标准整包数: 4500

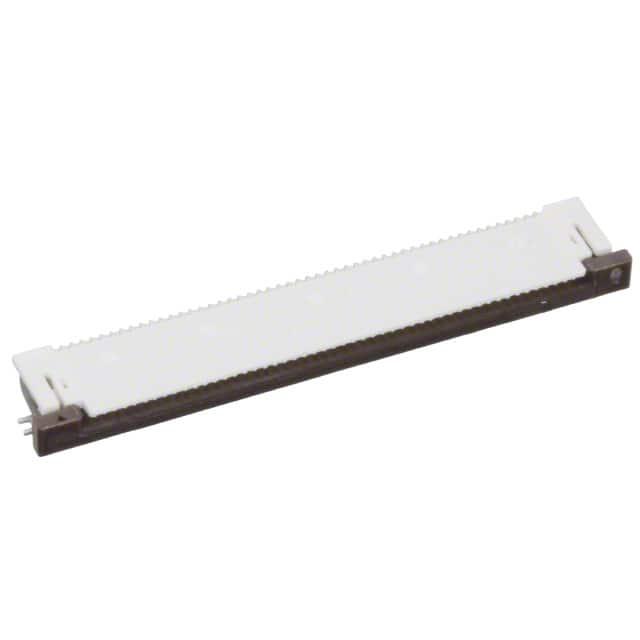

MOLEX FFC/FPC连接器 541045033

541045033概述


    产品简介


    本产品是一款0.5毫米间距的柔性扁平电缆(FFC)连接器,采用零插入力(ZIF)设计。它主要用于需要频繁插拔操作的高密度互连系统中,例如便携式电子设备、笔记本电脑和医疗设备等。这款连接器具有优良的电气特性和机械稳定性,确保信号传输的可靠性和长期稳定性。

    技术参数


    - 间距:0.5毫米
    - 尺寸:根据表格中的详细尺寸数据(单位:毫米)
    - 材料:
    - 外壳:聚酰胺(PPS),玻璃填充,自然色(白色),UL94V-0
    - 操动器:聚苯硫醚(PPS),玻璃填充,自然色(棕色),UL94V-0
    - 端子:磷青铜(厚度:0.20毫米)
    - 连接件:磷青铜(厚度:0.20毫米)
    - 电镀:
    - 端子:锡银铋镀层(至少1.0微米)
    - 底镀镍(至少1.0微米)
    - 连接件:锡镀层(至少1.0微米)
    - 底镀镍(至少1.0微米)

    产品特点和优势


    - 零插入力设计:减少插拔操作时的摩擦力,延长连接器使用寿命。
    - 优良的电气性能:低接触电阻和优良的信号传输质量。
    - 可靠的机械稳定性:适用于高密度互连系统,具有较高的耐用性和可靠性。
    - 符合环保标准:ELV及RoHS符合,适合用于各种环境。

    应用案例和使用建议


    该连接器常用于便携式电子设备、笔记本电脑和其他需要高密度互连的应用场合。为了确保最佳的使用效果,建议:
    - 在安装过程中,注意插头的方向,确保导体侧从补强板侧插入。
    - 适当控制粘合剂用量,避免过多粘合剂导致导通不良。

    兼容性和支持


    该连接器可与其他标准0.5毫米间距的柔性扁平电缆配合使用。厂商提供了详尽的技术支持和维护服务,以确保客户在使用过程中遇到问题能够得到及时解决。

    常见问题与解决方案


    - 问题1:如何确保导通性能?
    - 解决方案:检查端子和连接件的镀层是否完好,确保粘合剂不渗入接点。

    - 问题2:如何防止连接器过早磨损?
    - 解决方案:定期清洁连接器接口,避免异物进入,减少插拔次数。

    总结和推荐


    总体而言,这款0.5毫米间距的柔性扁平电缆连接器具有出色的电气性能和机械稳定性,广泛适用于高密度互连系统。它的零插入力设计大大降低了操作难度,适合多种应用场景。鉴于其优良的性能和市场口碑,强烈推荐给需要高密度互连解决方案的工程师和技术人员。

541045033参数

参数
端接 焊盘
触头镀层 铋,锡
连接器/触头类型 底部
针脚数 50pin
扁平柔性类型 FFC,FPC
板上高度 2mm
间距 500μm
外壳颜色 白色
额定电流 500mA
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

541045033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

541045033数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 541045033 541045033数据手册

541045033封装设计

查看详情并下载
Symbol
Footprint
3D Model
