1731090171

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Steel,Tin Plated 5A 金 白色 通孔安装
供应商型号: 1731090171-ND
供应商: Digi-Key
标准整包数: 1

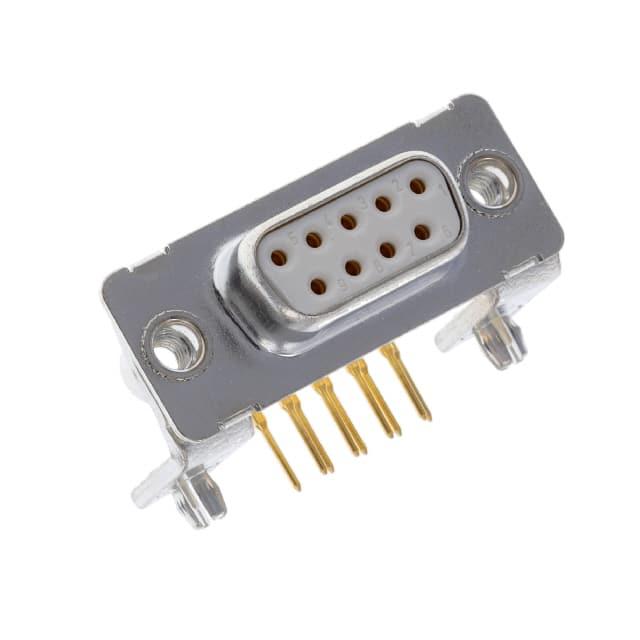

MOLEX D-Sub 连接器 1731090171

1731090171概述


    产品简介


    HPD Standard-Density D-Sub Connector 是一款广泛应用于电子设备连接的应用广泛的连接器。这款产品采用了标准密度设计,具有高耐用性,适用于各种工业控制设备、通信系统和测量仪器等领域。它采用直角焊接安装方式,并且配备了金属支架和穿孔板,通过焊接实现可靠固定。产品提供了9个电路接口,可满足不同的应用需求。

    技术参数


    物理特性
    - 产品系列: 173109
    - 产品名称: HPD
    - 连接器类型: 直角焊接到板端
    - 电路数(最大): 9
    - 电路数(加载): 9
    - 接触材料: 铜合金
    - 接触电镀: 金过镍
    - 插针电镀: 金过镍
    - 树脂材料: 聚合物
    - 净重: 10.100克
    - 层数: 2
    - 极化: 对接板及对接插头
    - 封装类型: 纸箱包装
    - 屏蔽: 是
    - 操作温度范围: -55°C 至 +130°C
    电气特性
    - 电流容量(每触点最大值): 7.5安培
    - 耐久性(最大次数): 500次
    - 极化到对接插头
    - 防水防尘等级: IP20

    产品特点和优势


    HPD Standard-Density D-Sub Connector 的主要特点是具备良好的耐用性和高强度。该产品能够承受高达500次的插拔循环,这使得它特别适用于频繁插拔的场合。此外,它的防护等级为IP20,能够有效防止灰尘进入并确保连接稳定可靠。其独特的镀层处理能够有效抵抗氧化,延长使用寿命。这些特点使其在市场上具有较强的竞争力。

    应用案例和使用建议


    HPD Standard-Density D-Sub Connector 可用于工业控制设备、通信系统和测量仪器等领域。例如,在自动化控制系统中,这种连接器可以用于将传感器信号传输到控制器。由于该连接器具有较高的插拔循环次数,可以确保长期的稳定运行。建议在使用过程中注意保持连接器清洁,并定期检查连接情况,以确保最佳的性能和稳定性。

    兼容性和支持


    HPD Standard-Density D-Sub Connector 与相应的 D-sub 插座型号(如 D-sub, Size 1, 9 position, Plug)配合使用时表现出色。制造商提供全面的技术支持,包括详细的安装指南和售后服务,以确保客户在使用过程中获得最佳体验。如果您需要进一步的支持,请联系制造商或销售代表获取帮助。

    常见问题与解决方案


    1. 问题: 连接器插拔过程中易松动。
    - 解决方法: 确保插拔过程中均匀施力,避免过度弯曲插头或插座导致损坏。
    2. 问题: 插头或插座不匹配。
    - 解决方法: 检查插头和插座的型号是否一致,避免不同系列或型号之间的错误搭配。
    3. 问题: 接触电阻过大。
    - 解决方法: 清洁触点,使用酒精棉球轻轻擦拭以去除污渍。若问题仍然存在,可能需要更换连接器。

    总结和推荐


    总体来说,HPD Standard-Density D-Sub Connector 是一款具有优异性能和高度耐用性的连接器。它在频繁插拔的应用环境中表现尤为出色,同时具备优秀的电气特性和防护能力。基于其出色的性能和良好的可靠性,我们强烈推荐这款产品在工业自动化、通信和测量仪器等领域中使用。

1731090171参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 白色
端接 焊盘
额定电流 5A
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

1731090171厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1731090171数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1731090171 1731090171数据手册

1731090171封装设计

查看详情并下载
Symbol
Footprint
3D Model
