526101533

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距15p FPC插座 FPC连接器, Easy-On系列, 单排, 焊接
供应商型号: 7883512
供应商: 海外现货
标准整包数: 10

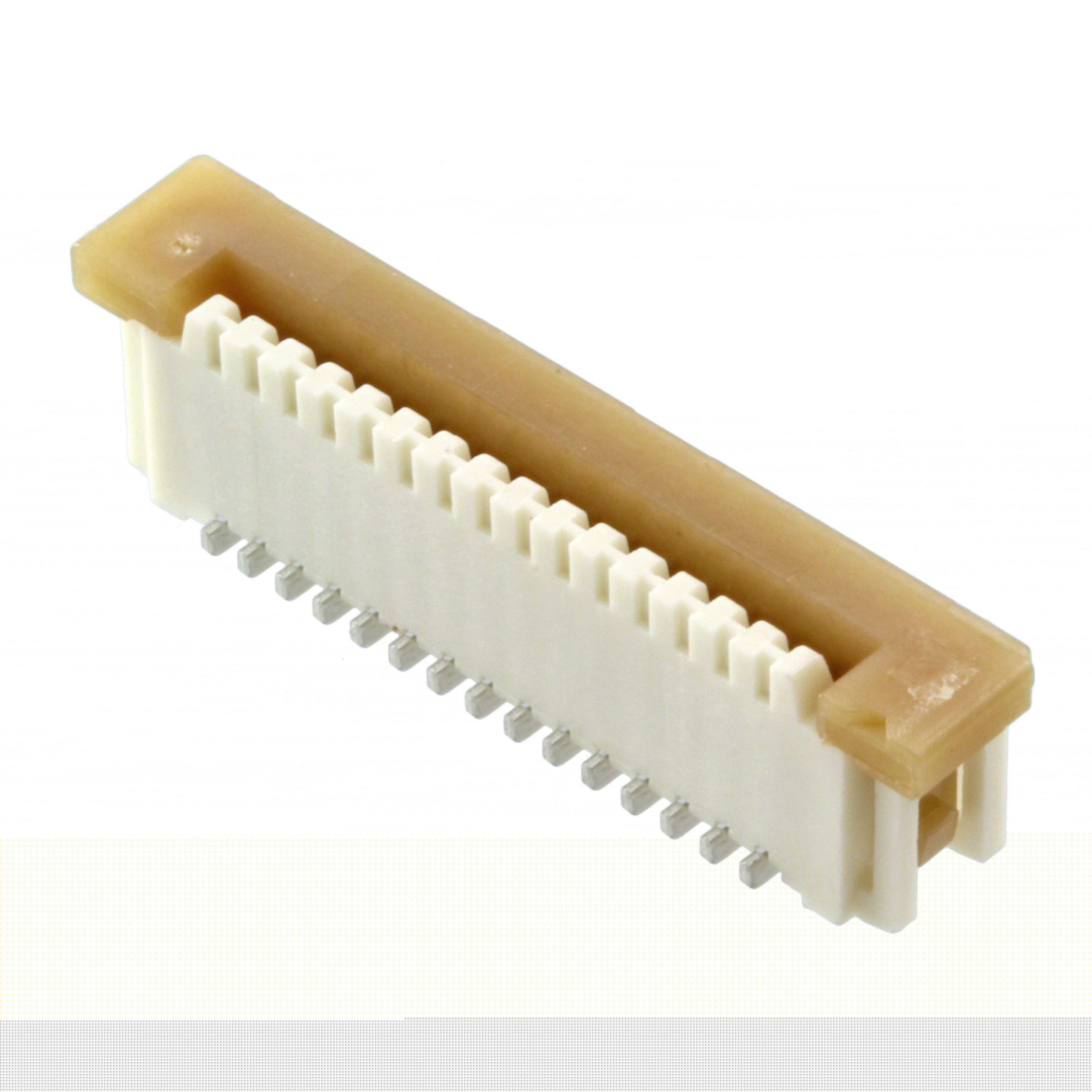

MOLEX FFC/FPC连接器 526101533

526101533概述


    产品简介


    本文介绍的是型号为52610的零组件连接器,适用于柔性印刷电路(FPC)和柔性扁平电缆(FFC)。这种连接器主要应用于需要高度可靠连接的应用场景,如消费电子、汽车电子及工业自动化等领域。连接器采用零插拔力(ZIF)设计,确保了高接触可靠性与低磨损,同时也便于装配和拆卸。

    技术参数


    - 材质:
    - Housing(外壳): 聚酰胺(PA),自然色(白色),玻璃填充,UL94V-0认证
    - Actuator(操作器): 聚苯硫醚(PPS),自然色(棕色),玻璃填充,UL94V-0认证
    - Terminal(端子): 磷青铜(厚度0.32mm)
    - 镀层:
    - 端子: 锡银铋镀层(最低1.0μm)
    - 基底: 镍镀层(最低1.0μm)
    - 极数: 2到20极
    - 推荐尺寸:
    - FPC/FFC的导体厚度: 0.3±0.05mm
    - 补强板: 聚酰亚胺材料,厚度0.3±0.05mm
    - 绝缘胶带: 聚酯材料,厚度25μm
    - 铜箔: 35μm或50μm
    - 工作温度范围: -40°C至+85°C
    - 电气特性: 符合ELV及RoHS标准

    产品特点和优势


    - 高接触可靠性: 采用零插拔力设计,减少磨损,提高使用寿命。
    - 易于安装和维护: 操作简便,适合自动化生产线。
    - 兼容性强: 可适用于多种类型的柔性印刷电路和柔性扁平电缆。
    - 环保标准符合: 符合ELV及RoHS标准,无铅环保。

    应用案例和使用建议


    这种连接器非常适合于需要灵活且可靠的电气连接场合,如消费电子设备(智能手机、平板电脑)、汽车电子系统(仪表盘显示单元、传感器连接)和工业控制面板(HMI显示屏、电机控制器)等。在使用时应注意确保FPC和FFC与连接器之间的导体厚度匹配,并且在连接过程中要避免导体侧和补强板侧的位置错误,以免影响连接的可靠性。

    兼容性和支持


    该产品可广泛应用于多种柔性印刷电路和柔性扁平电缆,且具备良好的电气特性和工作环境适应性。厂商提供全面的技术支持和服务,包括产品的定制需求和售后维护,以满足不同客户的具体要求。

    常见问题与解决方案


    - Q1: 连接器插头在安装后发现松动怎么办?
    - A1: 请检查插头和插座之间的定位是否准确,确保所有锁定机构正常工作。如果仍然存在松动,请联系技术支持获取进一步帮助。
    - Q2: 焊接后的端子出现变形怎么办?
    - A2: 在焊接过程中要注意焊接温度和时间,避免过热导致端子变形。如需更多细节,可参考技术手册。

    总结和推荐


    这款52610连接器凭借其高接触可靠性、易于安装和维护的优势,在多个行业都有着广泛的应用前景。对于那些需要高性能连接解决方案的应用场景,这款连接器无疑是一个理想的选择。厂商提供的优质技术支持和售后服务也使其在市场上具备较高的竞争力。如果您正在寻找一款可靠的零组件连接器,强烈推荐考虑这款产品。

526101533参数

参数
额定电流 1A
针脚数 15pin
外壳颜色 白色
间距 1mm
端接 焊盘
连接器/触头类型 底部
扁平柔性类型 FPC
触头镀层 铋,锡
板上高度 5.74mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

526101533厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

526101533数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 526101533 526101533数据手册

526101533封装设计

查看详情并下载
Symbol
Footprint
3D Model
