766500074

产品分类: 其他工具
厂牌: MOLEX

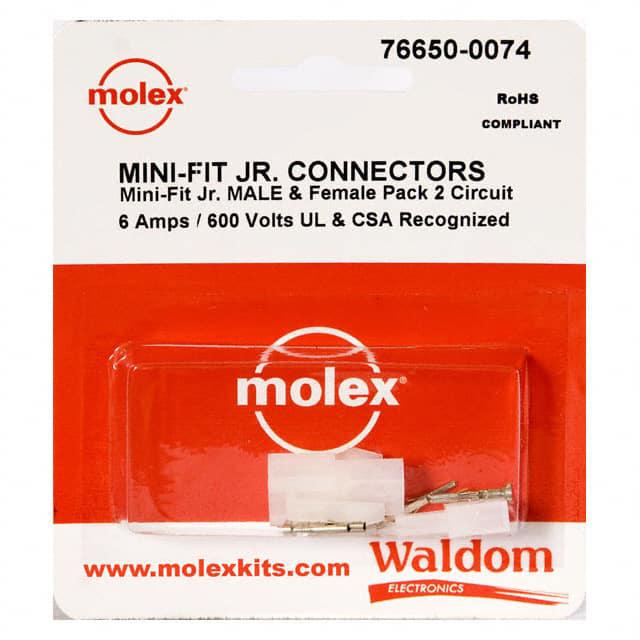

产品描述: Wire-to-Wire Power Connectors Kit
供应商型号:
供应商:
标准整包数: 0
MOLEX 其他工具 766500074

766500074概述

    # Mini-Fit Jr. Connector Kit (Part No. 76650-0074) 技术手册

    1. 产品简介


    Mini-Fit Jr. 系列连接器是由 Molex 和 Waldom 设计的高电流/高密度连接器系列,适用于电源和信号传输的应用场景。此系列连接器能够承载高达 9 安培的电流(每电路),且具有可靠的性能。此外,Mini-Fit Jr. 系列与同一产品家族中的其他终端和工具兼容,大幅降低了设计和认证成本。典型应用包括安全和报警系统、售货机与游戏机、白色家电、生产机械设备、广播设备及电信基础设施。

    2. 技术参数


    以下是 Mini-Fit Jr. 连接器的技术参数列表:
    - 电流额定值:6 安培
    - 电压:600 伏特
    - 电线规格:24-18 AWG
    - 接点间距:4.2 毫米(0.165 英寸)
    - 插拔方向:插头和插座可自由安装或面板安装
    - 电路尺寸:2 路
    - 认证:符合欧盟 RoHS 标准、中国 RoHS 标准、UL、CSA 和 TUV 认证
    - 工作温度范围:-40°C 至 +105°C
    - 组装地点:美国制造

    3. 产品特点和优势


    - 完全隔离的端子:确保电气安全和长期可靠性。
    - 正向锁定机制:防止意外断开,提供额外的安全保障。
    - 四点接触设计:提高接触可靠性和耐用性。
    - 低插入力端子:易于操作且减少机械应力。

    4. 应用案例和使用建议


    应用案例:
    Mini-Fit Jr. 系列广泛应用于各种行业,如安全报警系统(门禁、火灾报警)、游戏和自动售货机、白色家电(冰箱、洗衣机)、工业自动化设备、广播设备及电信设备。
    使用建议:
    - 在需要高频插拔的应用中,选择带有锁定机制的型号以增加稳定性。
    - 在高温或低温环境下,需考虑其工作温度范围限制。
    - 建议采用推荐的手动压接工具进行安装,以确保连接器的可靠性和使用寿命。

    5. 兼容性和支持


    Mini-Fit Jr. 系列与其他 Molex/Waldom 产品兼容,且提供了多种手动压接工具(如 39-00-0039 和 39-00-0041)和提取工具(如 11-03-0044)。所有零件均在美国制造,并通过了严格的环保和安全认证。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保正确使用推荐的压接工具 |
    | 接触不良 | 检查端子是否完全插入并清洁端子表面 |
    | 连接器损坏 | 检查是否有物理损伤,如有必要更换新的连接器 |

    7. 总结和推荐


    综合评估:
    Mini-Fit Jr. 系列连接器凭借其高电流承载能力、可靠的设计和广泛的认证获得了高度评价。它不仅适合于高要求的工业应用,还具备易用性和高性价比,是许多领域的理想选择。
    推荐:
    我们强烈推荐使用 Mini-Fit Jr. 系列连接器,特别是对于需要高电流和高密度连接的场合。Molex 和 Waldom 提供了优质的工具和支持服务,使其成为市场上最具竞争力的产品之一。
    欲了解更多详情,请访问 [www.molexkits.com](http://www.molexkits.com)。
