09484058

厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 3.96mm 1 5pin 5A 1.52μm 锡 通孔安装 15.8496mm(长度)*7.8232mm(宽度)
供应商型号:
供应商:
标准整包数: 0

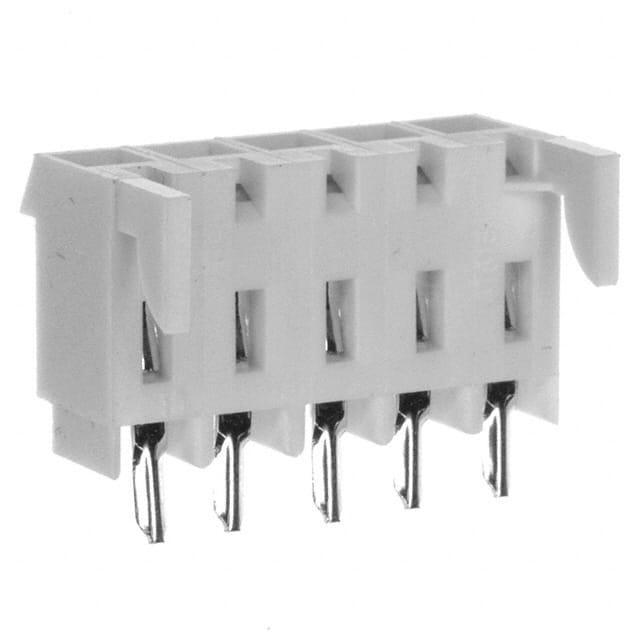

MOLEX 矩形连接器 - 针座 - 插座/母插口 09484058

09484058概述


    产品简介


    本产品为41815系列的KK 156插座(Housing),用于PCB电路板连接。主要应用于工业自动化、通信设备和消费电子等领域。此插座采用高品质材料制造,确保稳定可靠的电气连接性能。此外,根据不同的应用需求,本产品还提供了多种终端选项和处理工艺,以适应不同客户的具体要求。

    技术参数


    - 材料:插座主体材料为聚酯,经UL 94V-0阻燃等级认证,颜色为自然色(白色)。
    - 电镀:
    - 197:整体搪锡阳极(Matte Tin):0.00152 mm (0.000060 in),镍层最小厚度为0.00127 mm (0.000050 in)。
    - 208:选择金(Gold):0.00038 mm (0.000015 in),选择锡(Tin):0.00254 mm (0.000100 in),镍层最小厚度为0.00127 mm (0.000050 in)。
    - 228:选择金(Gold):0.00076 mm (0.000030 in),选择锡(Tin):0.00254 mm (0.000100 in),镍层最小厚度为0.00127 mm (0.000050 in)。
    - 909:整体搪锡(Tin):0.00254 mm (0.000100 in)。
    - 电气特性:
    - 钎焊性:在温度为230°C (446°F) 下钎焊5秒后,每个钎焊表面的覆盖率应不低于95%。
    - 端子尺寸:0.120英寸至0.160英寸不等。
    - 包装:采用标准托盘包装,便于批量运输和储存。
    - 其他规格:详见图纸及材料编号清单。

    产品特点和优势


    - 高可靠性:采用优质聚酯材料,并经过严格的电气和机械测试,确保在各种恶劣环境下仍能保持稳定性能。
    - 多样化的终端选择:提供多种镀层和端子材料选项,满足不同应用的需求。
    - 良好的钎焊性:在焊接过程中能够确保良好的覆盖效果,提高连接可靠性和长期稳定性。
    - 兼容性强:适用于多种装配方式,如直插式和角度插入,且兼容多种电路布局。

    应用案例和使用建议


    - 工业自动化:在需要高精度和可靠性的自动控制设备中使用,如传感器接口。
    - 通信设备:在各类通信设备中作为信号传输的关键连接件,如路由器和交换机。
    - 消费电子:用于手机、平板电脑等小型化设备中的微小连接器,如电池接口和音频接口。
    使用建议:
    - 在焊接前应清洁端子表面,确保无油污或氧化物,从而提高焊接质量和可靠性。
    - 选择合适的电镀工艺,以适应不同的环境和应用需求。
    - 在复杂电路中,建议进行必要的模拟仿真和实际测试,以确保最佳应用效果。

    兼容性和支持


    本产品可与多种类型的PCB板和其他相关组件配套使用,具体兼容性信息请参考相关技术文档。厂商提供全面的技术支持,包括设计咨询、生产过程指导和售后维修服务,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题:焊接后端子表面未完全覆盖。
    - 解决方案:检查焊接设备和工艺参数是否正确,确认焊料质量并确保焊接温度和时间符合要求。
    - 问题:外观不良,如存在虚焊点。
    - 解决方案:严格控制生产工艺,确保每个端子都得到充分加热并及时冷却。使用光学检测设备进行检验,以发现并修复不良焊点。

    总结和推荐


    总体而言,41815系列的KK 156插座凭借其出色的可靠性和多功能性,在众多应用中表现出色。无论是工业自动化、通信设备还是消费电子产品,都能找到合适的应用场景。我们强烈推荐客户在设计新的电子设备时考虑选用这一产品,以获得更好的性能和可靠性。

09484058参数

参数
间距-配接 3.96mm
额定电流 5A
排数 1
防护等级 -
触头镀层 - 配接
颜色 -
针脚数 5pin
类型 Locking Ramp,Receptacle
触头镀层厚度 - 配接 1.52μm
长*宽*高 15.8496mm(长度)*7.8232mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

09484058厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

09484058数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 09484058 09484058数据手册

09484058封装设计

查看详情并下载
Symbol
Footprint
3D Model
