522072285

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 1mm 22pin 2.7mm FFC,FPC 1A 铋,锡 底部 贴片安装 28.3mm(长度)*7.6mm(高度)
供应商型号: 522072285
供应商: 云汉优选
标准整包数: 10

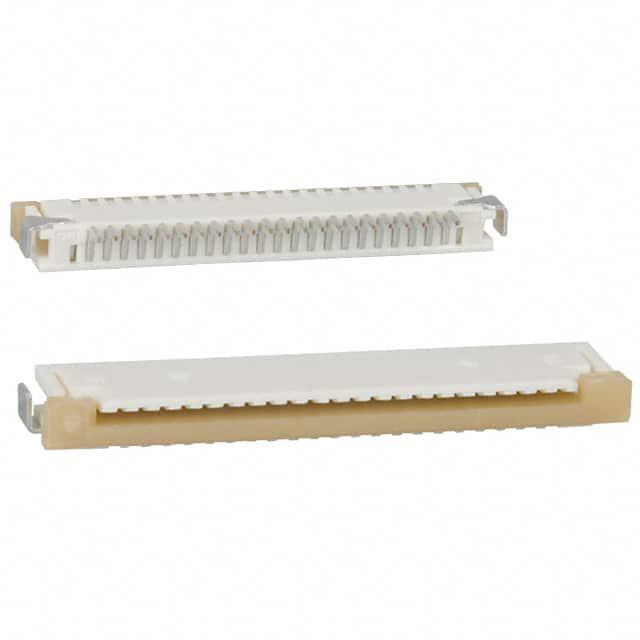

MOLEX FFC/FPC连接器 522072285

522072285概述

    # ZIF SMT 1.0 PITCH FPC Connector 技术手册

    1. 产品简介


    ZIF SMT 1.0 Pitch FPC Connector(零力插拔柔性扁平电缆连接器)是一款专为柔性电路板(FPC)设计的连接器,具有高精度和可靠性。该系列连接器广泛应用于消费电子、通信设备、工业自动化、医疗设备等领域。产品通过严格的环保标准测试,确保符合ELV及RoHS要求,适合现代绿色电子制造需求。
    主要功能:
    - 零力插拔设计,减少对柔性电路板的压力,提高使用寿命。
    - 1.0毫米超小间距,适用于高密度布线需求。
    - 表面贴装(SMT)安装方式,提升组装效率。
    应用领域:
    - 智能手机和平板电脑
    - 笔记本电脑和显示器
    - 智能穿戴设备
    - 医疗仪器和设备

    2. 技术参数


    以下是ZIF SMT 1.0 Pitch FPC Connector的主要技术规格:
    | 参数类别 | 规格 |

    | 插头型号 | 52207-19 |
    | 工作温度 | -25°C 至 +85°C |
    | 插拔次数 | ≥10,000次(单端口) |
    | 接触电阻 | ≤50mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 电压耐受性 | AC 500V/1分钟 |
    | 产品尺寸(长×宽×高) | 33.7mm × 14.7mm × 9.7mm |
    | 极数 | 4至24极不等 |
    推荐的FPC/FFC结构:
    - 导体厚度:35μm 或 50μm铜箔
    - 绝缘材料:聚酯薄膜(PET)或聚酰亚胺薄膜(PI)
    - 锡镍复合镀层:锡0.5-1.2μm,镍1-5μm

    3. 产品特点和优势


    ZIF SMT 1.0 Pitch FPC Connector具备以下独特功能和优势:
    - 零力插拔设计:有效降低柔性电路板因反复插拔导致的机械损伤风险。
    - 高可靠性和耐用性:支持超过10,000次插拔,远超行业标准。
    - 超小型化设计:1.0毫米间距适合紧凑型设计需求。
    - 环保合规:符合RoHS和ELV环保指令,适合全球化市场。
    - 多种极数选择:从4到24极提供灵活的选择以满足不同应用需求。
    这些特点使其成为高端电子设备的理想选择,在保持产品高性能的同时降低了系统的整体成本。

    4. 应用案例和使用建议


    应用案例:
    1. 智能手机内部模块连接:用于主摄像头模块与主板之间的信号传输。
    2. 平板电脑显示屏接口:作为屏幕模组与主电路板间的信号桥梁。
    3. 智能手表心率传感器:为低功耗和高灵敏度设计的传感器提供可靠的连接。
    使用建议:
    - 在组装前确认FPC/FFC的厚度和材质是否与产品规格匹配。
    - 插拔操作时尽量避免过度用力,遵循设计规范以延长产品寿命。
    - 确保焊接工艺符合标准,避免虚焊或短路现象发生。

    5. 兼容性和支持


    ZIF SMT 1.0 Pitch FPC Connector具有良好的兼容性,能够无缝对接多种柔性电路板和电缆。此外,制造商提供全面的技术支持服务,包括样品申请、产品定制以及售后维护。
    如果您需要特定定制化解决方案,可以直接联系供应商进行咨询和协商。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后接触不良 | 确保正确插入并检查镀层是否有损坏 |
    | 连接器外观变形 | 检查运输过程中是否受到外力挤压 |
    | 插拔阻力过大 | 清洁插针表面并重新校准 |

    7. 总结和推荐


    综合评估:
    ZIF SMT 1.0 Pitch FPC Connector凭借其高精度、可靠性和耐用性,成为电子设备连接领域的领先选择。产品在设计上充分考虑了灵活性和兼容性,非常适合对空间和重量有严格要求的应用场合。
    推荐结论:
    强烈推荐使用这款连接器,特别是在需要高性能和低故障率的关键应用场景中。它不仅能满足当前的需求,还为未来的升级提供了极大的便利。
    如果您正在寻找一款兼具性价比和技术实力的连接器,那么ZIF SMT 1.0 Pitch FPC Connector将是您的理想之选!

522072285参数

参数
外壳颜色 -
间距 1mm
针脚数 22pin
板上高度 2.7mm
连接器/触头类型 底部
额定电流 1A
触头镀层 铋,锡
端接 焊盘
扁平柔性类型 FFC,FPC
长*宽*高 28.3mm(长度)*7.6mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

522072285厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

522072285数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 522072285 522072285数据手册

522072285封装设计

查看详情并下载
Symbol
Footprint
3D Model
