766500059

产品分类: 其他工具
厂牌: MOLEX
产品描述: Wire-to-Wire Power Connectors Kit
供应商型号:
供应商:
标准整包数: 0
MOLEX 其他工具 766500059

766500059概述


    产品简介

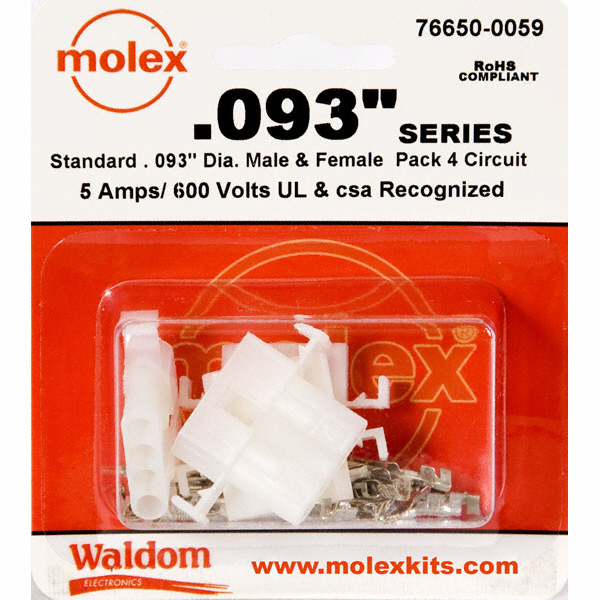

    76650-0059 Wire to Wire .093" Power Connector Kit
    Molex推出的76650-0059是一款适用于电力和信号连接的标准.093英寸连接器套件。它具备坚固耐用且经济实惠的特点,能够在每个电路中承载高达12安培的电流。该连接器套件采用耐用的尼龙外壳和稳固的端子设计,确保了长期使用寿命和高可靠性。其高性价比使得这些产品成为电力和信号互连应用的理想选择。

    技术参数


    - 额定电压: 600伏特
    - 电流等级: 5安培
    - 线径范围: 22-18 AWG
    - 安装方式: 面板安装
    - 插头类型: 单行面板插头和插座
    - 电路尺寸: 4路
    - 端子直径: .093英寸
    - 认证证书: UL, CSA 和 TUV
    - 产地: 美国制造
    - 兼容性: 符合欧盟和中国的RoHS标准

    产品特点和优势


    1. 多用途端子: 该连接器套件包含可自由组合的公端子和母端子,可在接头和插座外壳中灵活使用。
    2. 多样化安装方式: 可以选择自由悬挂式或面板安装式的外壳版本。
    3. 易于组装: 圆形端子可以朝任意方向旋转,便于快速组装。

    应用案例和使用建议


    应用案例:
    - 电源供应: 在工业设备中用于可靠的电源连接。
    - 家用电器: 如冰箱、洗衣机等设备中提供安全可靠的连接。
    - 娱乐设备: 游戏机、自动贩卖机等需要高度可靠性的设备中。
    - 办公设备: 复印机等办公设备中使用的连接器。
    使用建议:
    - 在组装时务必正确选择合适的工具(如压接工具、提取工具和插入工具)。
    - 定期检查连接器的状态,确保其始终保持良好的工作状态。
    - 根据具体应用场景选择合适的安装方式,例如在高振动环境中选择面板安装以提高稳定性。

    兼容性和支持


    - 兼容性: 该产品符合多种国际认证标准,如UL, CSA 和 TUV,确保在全球范围内广泛应用。
    - 技术支持: Molex提供了全套的工具和详细的安装指南,方便用户进行安装和维护。

    常见问题与解决方案


    1. 如何选择正确的线径范围?
    - 应根据具体的电流需求选择合适的线径范围,通常为22-18 AWG。

    2. 如何正确压接端子?
    - 使用推荐的手动压接工具进行操作,确保压接牢固且无松动现象。
    3. 如何检查连接器的可靠性?
    - 定期进行视觉检查和电气测试,确保连接器始终处于良好状态。

    总结和推荐


    76650-0059 .093" Power Connector Kit凭借其多功能性、高可靠性以及广泛的适用范围,在各种电力和信号连接应用中表现出色。特别是其耐久性和易于组装的特性,使其在市场上具有较高的竞争力。因此,我们强烈推荐这款产品给需要高效、可靠连接解决方案的用户。

766500059参数

参数
安装方式 面板安装
零件状态 在售

766500059厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

766500059数据手册

厂牌 PDF简要描述 下载
MOLEX 其他工具 MOLEX 766500059 766500059数据手册

766500059封装设计

查看详情并下载
Symbol
Footprint
