0150200513

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 48Conductors 60VAC 0.03m
供应商型号:
供应商:
标准整包数: 0

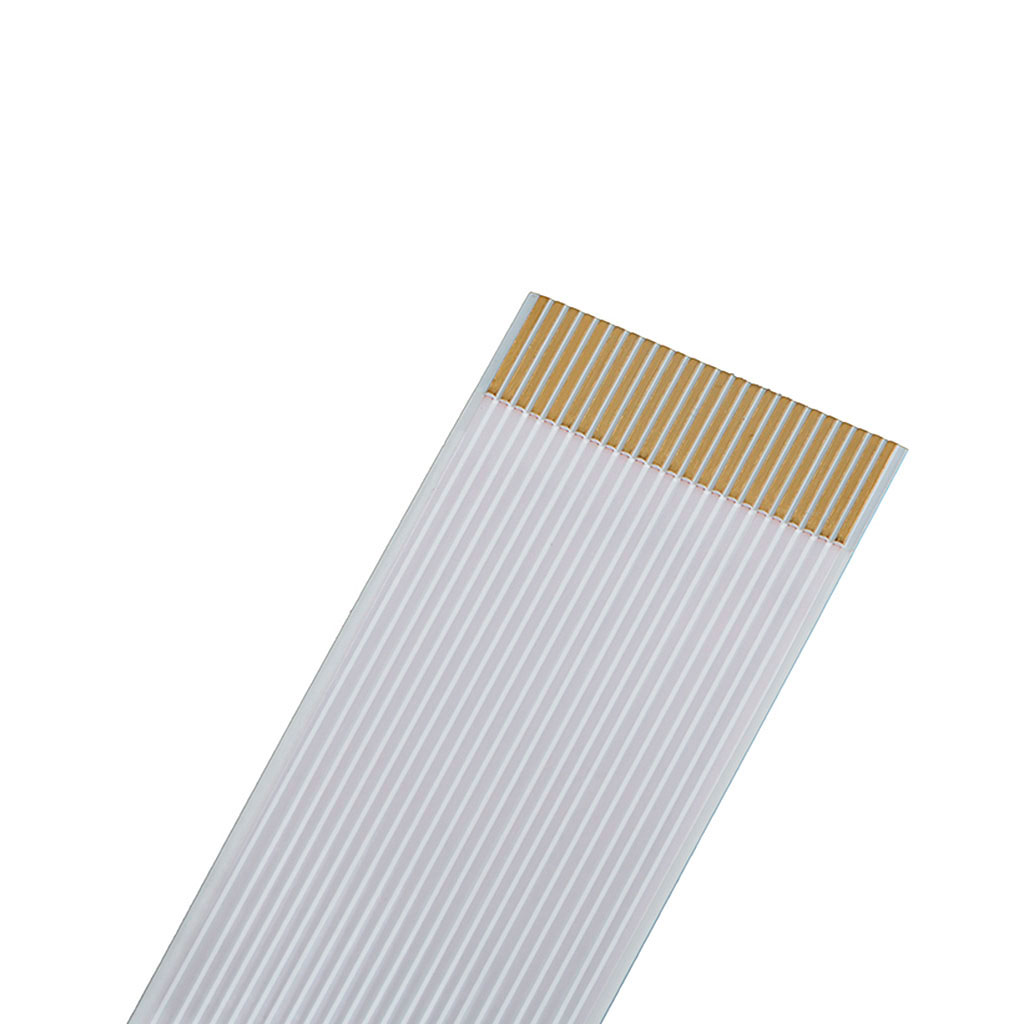

MOLEX 扁平带状线缆 0150200513

0150200513概述


    产品简介


    本产品是一款中心距为0.50毫米的FFC(柔性扁平电缆)跳线电缆,采用镀金铜导体,适用于高温环境。这种电缆广泛应用于各种电子设备中,如智能手机、平板电脑、便携式医疗设备及工业控制系统等。

    技术参数


    - 产品型号: 0.50MM CENTER FFC JUMPER CABLE (HIGH TEMPERATURE, AU PLATING)
    - 材料编号: 15020-XXXX
    - 导体数量: 6至80根
    - 间距: 0.50 ± 0.05毫米
    - 跨度: 0.50 (N-I) ± 0.10毫米
    - 总宽度: 0.50 (N+I) ± 0.06毫米
    - 边距宽度: 0.5 + 0.15/-0.096毫米
    - 裸露长度: 20至60毫米 ± 2.00毫米(61至100毫米 ± 3.00毫米;101至200毫米 ± 4.00毫米;201至3999毫米 ± 5.00毫米)
    - 加强长度: 6.00至20.00毫米 ± 2.00毫米
    - 端部方正度: 0.30毫米最大值
    - 导体厚度: 0.10毫米(标称)
    - 绝缘层厚度: 0.086毫米(标称)
    - 绝缘材料: 聚酯 + 阻燃胶带
    - 加强材料: 聚酯 + 胶带
    - 绝缘层颜色: 白色
    - 加强层颜色: 蓝色
    - 电流容量: 0.5安培(在23°C时)
    - 温度范围: -40°C至+105°C
    - 电压等级: 60伏交流电
    - 耐热测试: 168小时在136°C下
    - 冷弯测试: 在-40°C下96小时后弯曲
    - 耐磨测试: 10000次循环(标准)

    产品特点和优势


    这款FFC跳线电缆具有以下显著特点和优势:
    - 高可靠性: 采用镀金铜导体,保证长期稳定运行。
    - 宽温度范围: 可在-40°C至+105°C的极端环境中工作。
    - 耐用性: 经过严格的物理和电气测试,确保在各种恶劣条件下保持性能。
    - 阻燃性: 符合UL 758 VW-1标准,具有良好的防火性能。
    - 环保: 符合RoHS标准,无有害物质。

    应用案例和使用建议


    应用案例
    1. 智能手机和平板电脑: 用于连接主板和显示屏。
    2. 便携式医疗设备: 用于连接传感器和控制单元。
    3. 工业控制系统: 用于连接传感器和控制器。
    使用建议
    - 连接稳定性: 确保在安装过程中避免过度拉伸或弯曲,以防止损坏。
    - 温度管理: 在高温环境下使用时,应采取适当的散热措施。
    - 清洁保养: 定期检查并清洁接口,以确保接触良好。

    兼容性和支持


    该产品可与多种电子设备兼容,具体兼容性请参考制造商的技术文档。制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体电阻过高 | 检查接头是否松动,必要时重新焊接 |
    | 绝缘层破损 | 更换新的电缆 |
    | 连接不稳定 | 清洁接口并确保正确安装 |

    总结和推荐


    总体而言,这款0.50毫米中心距FFC跳线电缆是一款高性能、高可靠性的电子元件,适用于多种应用场景。其出色的电气特性和物理特性使其在市场上具有很强的竞争力。我们强烈推荐此产品给需要高稳定性和耐用性的客户。
    通过上述分析,可以看出这款FFC跳线电缆具备卓越的性能和广泛的适用性,非常适合对电子产品性能有较高要求的应用场合。

0150200513参数

参数
长*宽*高 29.97mm(长度)
零件状态 在售
包装方式 袋装

0150200513厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0150200513数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0150200513 0150200513数据手册

0150200513封装设计

查看详情并下载
Symbol
Footprint
3D Model
