0150201082

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 37Conductors 60VAC 0.127m
供应商型号: 0150201082-ND
供应商: Digi-Key
标准整包数: 2000
MOLEX 扁平带状线缆 0150201082

0150201082概述

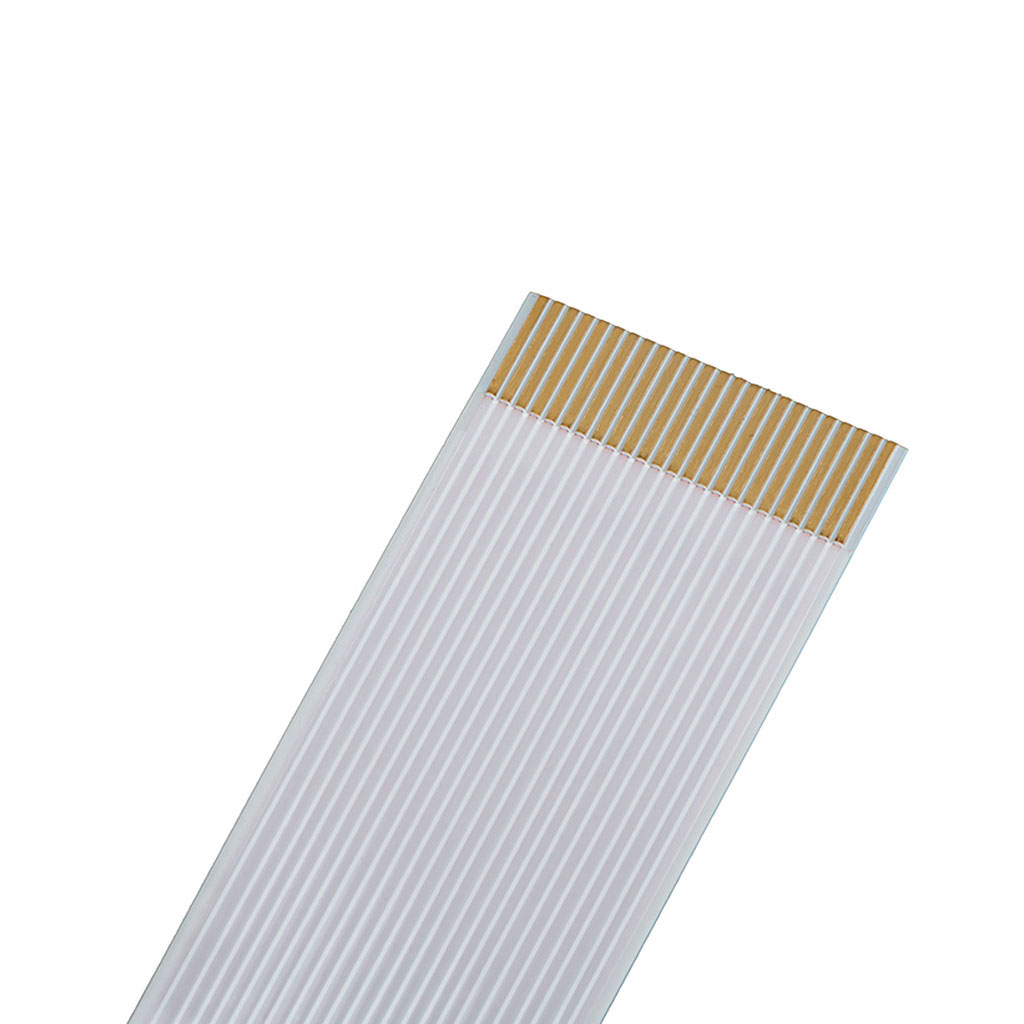

    # 产品技术手册:0.50mm 中心 FFC 跳线电缆(高温,镀金)

    产品简介


    本产品是一款适用于各种电子设备中的高可靠性跳线电缆,型号为0.50mm中心FFC(柔性扁平电缆)跳线电缆(高温,镀金)。其主要特点是采用金镀铜导体,具备优异的温度耐受性和良好的导电性能,特别适用于需要高频信号传输和苛刻工作环境的应用场景。该产品广泛应用于智能手机、平板电脑、笔记本电脑、便携式电子设备以及各类需要灵活布线的设备中。

    技术参数


    以下是该产品的技术规格、性能参数和支持的电气特性、工作环境等信息:
    尺寸与材料
    - 导体数量:6至80根
    - 节距:0.50 ± 0.05mm
    - 带宽:0.50 (N+I) ± 0.06mm
    - 引脚长度:2.00至10.00 ± 0.80mm
    - 绝缘层厚度:0.27 ± 0.05mm
    - 绝缘长度:20至3999mm ± 2.00至5.00mm不等
    - 加强层长度:6.00至20.00 ± 2.00mm
    - 端部厚度:0.30 ± 0.05mm
    额定值
    - 最大电流:0.5A
    - 工作温度范围:-40°C 至 +105°C
    电气要求
    - 导体电阻:≤730 Ω/km
    - 绝缘电阻:≥10 MΩ/km
    - 电压额定值:60 VAC
    - 热冲击测试:30分钟@-55°C,5分钟@+25°C,30分钟@+85°C,5分钟@+25°C
    - 冷卷测试:96小时@-40°C,绕3mm直径线轴
    物理要求
    - 温度等级:-40°C 至 +105°C
    - 耐磨性:10000次标准循环
    - 折叠耐久性:20次180°弯折
    - 防火性能:UL 758 VW-1级

    产品特点和优势


    - 高可靠性:采用金镀铜导体,提高导电性能并降低信号衰减。
    - 耐高温性:能在-40°C至+105°C的宽广温度范围内正常工作。
    - 灵活设计:多样的导体数量和带宽选择,适应多种应用场景。
    - 高绝缘性能:优良的绝缘材料确保稳定的工作性能和较高的电压承载能力。
    - 环保:符合RoHS标准,无有害物质。

    应用案例和使用建议


    该FFC跳线电缆常用于消费电子领域,如智能手机、平板电脑的内部连接。例如,在智能手机的显示屏连接部分,该电缆可以实现从主板到显示屏的信号传输。使用时建议注意电缆弯曲半径不要过小,避免导体受到过度应力而损坏。

    兼容性和支持


    该产品与市场上常见的连接器兼容,适用于多种FFC插头。制造商提供全面的技术支持和售后服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:如何进行焊接?
    - 解决方案:请将需要焊接的区域浸入250 ± 10°C的锡浴中,保持30秒,确保无分层现象。

    - 问题:如何测试绝缘性能?
    - 解决方案:使用500 VDC电压测试绝缘电阻,最小值为10 MΩ/km。

    总结和推荐


    该款0.50mm中心FFC跳线电缆具有高可靠性、优良的电气特性和广泛的温度适应范围,特别适合于苛刻环境下的高性能电子产品。通过严格的质量控制和全面的支持体系,该产品在市场上具有很强的竞争力。因此,我们强烈推荐在高要求应用环境中使用该产品。

0150201082参数

参数
长*宽*高 127mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0150201082厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0150201082数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0150201082 0150201082数据手册

0150201082封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 2.9658 ¥ 24.8202
库存: 0
起订量: 2000 增量: 1
