首页  >  产品百科  >  22027033

22027033

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 2.54mm 1 3pin 2.5A 2.54μm 锡 白色 通孔安装 7.5184mm(长度)*8.0772mm(宽度)
供应商型号: Q-22027033
供应商: 期货订购
标准整包数: 3870

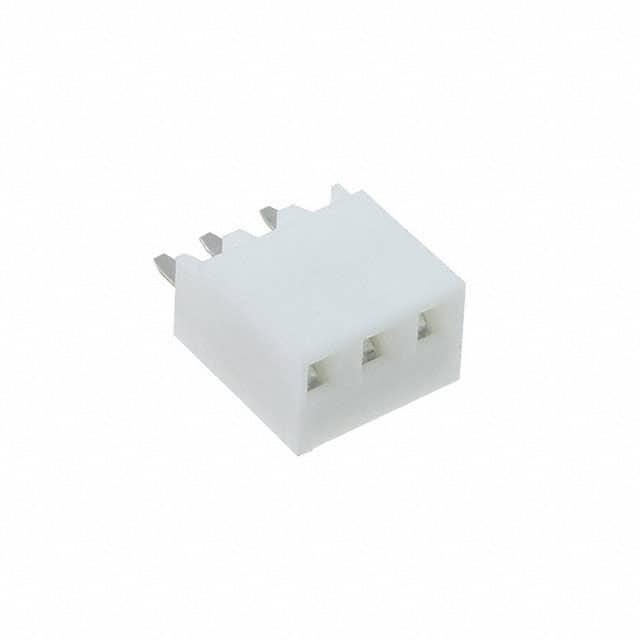

MOLEX 矩形连接器 - 针座 - 插座/母插口 22027033

22027033概述

    # 产品概述:中心KK连接器

    1. 产品简介


    中心KK连接器是一种广泛应用于电子和电气领域的关键组件,其基本设计以标准化的2.54毫米(0.100英寸)中心线(间距)和0.64毫米(0.025英寸)方形针设计为核心。这些连接器主要通过焊接到印刷电路板(PCB)或使用压接技术连接到22至30 AWG导线,从而实现电连接。此系列连接器广泛应用于消费电子、工业控制、通信设备、医疗仪器等领域。
    主要功能:
    - 提供可靠的电接触和连接。
    - 支持高电流和电压传输,具有良好的绝缘和耐温性能。
    - 提供灵活的压接端子选项,适应不同的导线尺寸和材料。
    应用领域:
    - 工业自动化控制系统。
    - 数据通信和网络设备。
    - 医疗电子和测量仪器。
    - 汽车电子及航空电子系统。

    2. 技术参数


    以下是中心KK连接器的关键技术参数汇总:
    | 参数类别 | 具体数值 |

    | 额定电压 | 500 V AC 或 600 V DC |
    | 额定电流(单路) | 2.5 A(最高可达250 V额定电压) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 接触电阻 | 初始值≤10毫欧姆 |
    | 绝缘电阻 | ≥1000兆欧姆 |
    | 耐压测试电压 | 500 V AC |
    | 容量测试值 | ≤2皮法 |
    导线规格(推荐)
    - AWG 22:最大电流4.00 A
    - AWG 24:最大电流3.75 A
    - AWG 26:最大电流3.50 A
    - AWG 28:最大电流3.00 A
    - AWG 30:最大电流2.50 A
    注:以上电流等级适用于单一电路,且温升不超过30°C。

    3. 产品特点和优势


    独特功能与优势:
    1. 高性能材料:提供黄铜和磷青铜两种针材质选择,以满足不同性能需求,特别是对于复杂应用场景推荐磷青铜材料。
    2. 宽泛温度适应性:工作温度范围达到-40°C至+105°C,确保在极端环境下仍能稳定运行。
    3. 严格的测试标准:符合UL、CSA认证,通过振动、冲击、冷热循环等严苛测试,保障长期可靠性。
    4. 多功能集成性:支持PCB焊接和导线压接两种安装方式,适用于多类终端产品。
    5. 广泛的适用性:连接器可兼容多种型号和尺寸,满足多样化设计需求。

    4. 应用案例和使用建议


    应用案例:
    - 在工业设备中用于连接传感器和主控单元。
    - 作为汽车电子模块间的核心连接部件。
    - 医疗设备中用于医疗监护仪和设备间的信号传递。
    使用建议:
    - 确保导线直径与连接器规格匹配,以避免压接失败或接触不良。
    - 温度较高的应用环境中,建议选择磷青铜材质,提升抗热性能。
    - 定期检查连接器外观及绝缘状态,防止老化或损坏。

    5. 兼容性和支持


    中心KK连接器与其相关产品(如插头、插座和配线工具)完全兼容,便于组装和维护。制造商提供全面的技术支持和产品文档,包括详细的安装指南、维护建议和故障排查流程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查压接工具是否正确操作;更换适配压接工具。 |
    | 接触电阻偏高 | 更换磷青铜材质针;清洁接口并重新安装。 |
    | 连接器老化开裂 | 替换受损部件;检查使用环境是否超标。 |

    7. 总结和推荐


    综合评估:
    中心KK连接器凭借其高可靠性、广泛应用性和多样化的规格选择,在工业和消费电子领域表现出色。其严格的生产标准和耐用设计使其成为众多高端电子设备的理想选择。
    推荐意见:
    我们强烈推荐该系列产品用于需要高精度、高可靠性的应用场景。无论是在工业自动化还是消费电子领域,中心KK连接器都能提供卓越的性能和灵活性。对于要求苛刻的环境条件,建议优先考虑磷青铜针材和更高的温度范围选项。

22027033参数

参数
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
防护等级 -
额定电流 2.5A
触头镀层 - 配接
颜色 白色
针脚数 3pin
排数 1
长*宽*高 7.5184mm(长度)*8.0772mm(宽度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

22027033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22027033数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 22027033 22027033数据手册

22027033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3870+ ¥ 1.4703
库存: 387000
起订量: 3870 增量: 3870
交货地:
最小起订量为:3870
合计: ¥ 5690.06
