PCD-07001-0E

产品分类:
厂牌: MOLEX

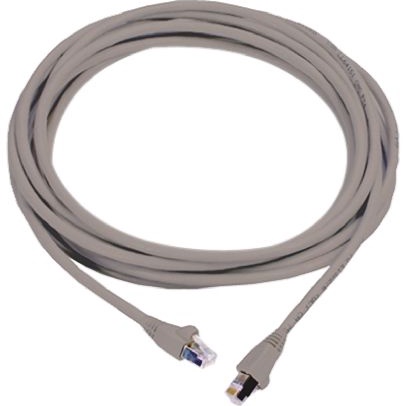

产品描述: Molex Premise Networks 超六类屏蔽网线, 2m长, 屏蔽双绞线 (STP)屏蔽, 灰色LSZH护套, 公插RJ45转公插RJ45
供应商型号: 7754852
供应商: 海外现货
标准整包数: 1
MOLEX  PCD-07001-0E

PCD-07001-0E概述

    Molex PowerCat 6A Shielded Patch Cords:技术手册

    1. 产品简介


    Molex PowerCat 6A Shielded Patch Cords 是高速网络系统的关键组件。这类跳线电缆专为支持10GBASE-T网络而设计,同时也兼容10/100/1000BASE-T网络。它们广泛应用于数据中心、企业网络、服务器机房及其他需要高带宽和可靠性的环境中。此系列产品提供多种长度选择,以满足不同场景下的需求。

    2. 技术参数


    - 导体尺寸: 26 AWG绞合铜线
    - 屏蔽材料: 铝箔/聚酯屏蔽带锡镀层铜排水线
    - 外径: 6.5mm
    - 护套: 低烟零卤素(LS0H)
    - 弯曲半径: 外径的4倍
    - 操作温度范围: -20°C至60°C
    - 最小操作寿命: 750次插拔
    - RJ45插头材料: 透明聚碳酸酯(PC)
    - RJ45插头靴材料: 透明聚氯乙烯(PVC)
    - 接触材料: 厚度0.35mm的铜
    - 接触电镀: 1.27微米金
    - 最大电压: 150 VAC
    - 最大电流: 1.5A @ 25°C
    - 认证标准: ISO/IEC 11801 2nd Ed Amd 1 Class EA, TIA-568-C.2 Cat 6A, UL 1863; CSA C22.2, IEC 60332-1, IEC 61034-2

    3. 产品特点和优势


    - 多对绞合铜线: 使用4对26 AWG绞合铜线,提供优异的传输性能。
    - 预端接RJ45插头: 预端接RJ45插头简化安装过程,减少连接错误。
    - 抗拉紧套管: 纤薄的防滑套管可以保护插头免受拉扯损伤。
    - 适合EIA 568A或568B布线: 灵活适用于不同的布线标准。
    - RoHS符合性: 符合环保要求,减少有害物质的使用。
    - 高速性能: 当作为完整的PowerCat 6A屏蔽系统的一部分时,可实现10G的高性能。

    4. 应用案例和使用建议


    - 数据中心: 在数据中心内,此类跳线可用于服务器之间的连接,确保高效的数据传输。
    - 企业网络: 在企业内部网络中,它用于提升内部网络的速度和可靠性。
    - 服务器机房: 在服务器机房中,其抗干扰能力尤为重要,确保数据传输稳定。
    - 使用建议: 确保在安装过程中正确布线,避免过度弯曲或拉扯,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: PowerCat 6A Shielded Patch Cords 可与其他符合ISO/IEC 11801 2nd Ed Amd 1 Class EA标准的网络设备兼容。
    - 技术支持: Molex Premise Networks 提供全面的技术支持服务,客户可通过官网或联系电话获取帮助。

    6. 常见问题与解决方案


    - 问题: 跳线在多次插拔后接触不良。
    - 解决方案: 检查RJ45插头是否有损坏,如有必要请更换新的跳线。
    - 问题: 连接时出现信号干扰。
    - 解决方案: 确认整个系统都使用屏蔽跳线,并且所有连接点都正确接地。

    7. 总结和推荐


    Molex PowerCat 6A Shielded Patch Cords 是一款高质量的网络连接解决方案,具备卓越的传输性能和耐用性。它适用于多种环境,并且具有良好的兼容性。强烈推荐用于需要高带宽和可靠性的关键应用场合。

PCD-07001-0E参数

参数
长*宽*高 200cm(长度)

PCD-07001-0E厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

PCD-07001-0E数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX PCD-07001-0E PCD-07001-0E数据手册

PCD-07001-0E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 252.7186
15+ ¥ 246.3348
50+ ¥ 237.6035
库存: 101
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 252.71
