首页  >  产品百科  >  5047540700

5047540700

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 300μm 7pin 黑色 750μm FPC 200mA 金 底部 贴片安装
供应商型号: 900-5047540700TR-ND
供应商: Digi-Key
标准整包数: 1

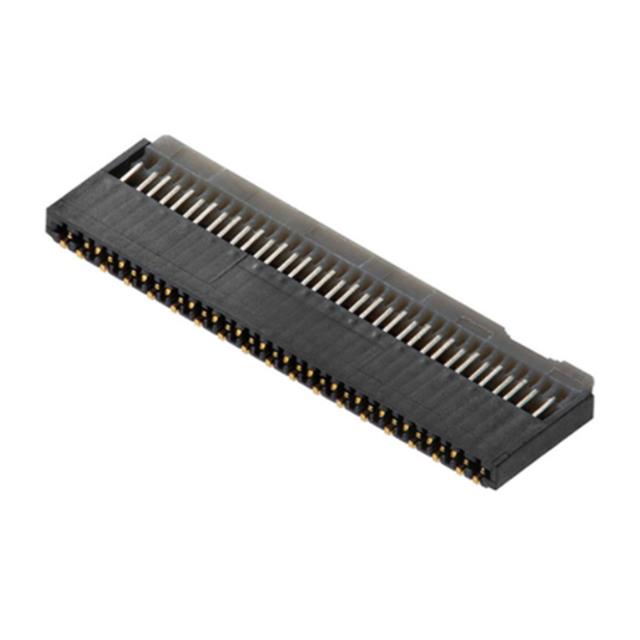

MOLEX FFC/FPC连接器 5047540700

5047540700概述

    0.3 mm PITCH FPC CONN. BACK FLIP (RIGHT ANGLE TYPE) 技术手册

    1. 产品简介


    本产品为0.3 mm PITCH FPC连接器,主要用于柔性印刷电路(FPC)与印刷电路板(PCB)之间的电气连接。这些连接器设计用于小型化和高性能应用场合,如消费电子产品、工业控制设备以及医疗仪器等。它们能够确保高可靠性且小巧的设计,非常适合需要紧凑布局的应用环境。

    2. 技术参数


    | 项目 | 条件 | 规格 |
    |
    | 最大许用电压 | - | 50V [AC (有效值rms)/DC] |
    | 最大许用电流 | - | 0.2A |
    | 使用温度范围 | - | -40°C ~ +85°C |
    | 接触电阻 | Mate applicable FPC, measure by dry circuit | 100 milliohms MAX. |
    | 绝缘电阻 | Mate applicable FPC, apply 250V DC for 1 minute | 50 megaohms MIN. |
    | 耐电压 | Mate applicable FPC, apply 250V AC for 1 minute | 无损伤,例如:电弧或绝缘击穿等 |
    | FPC保持力 | After mate and unmate applicable FPC with connector | 参见第7项 |

    3. 产品特点和优势


    - 超低接触电阻:本产品具有出色的接触电阻,以确保高效的电力传输。
    - 优异的绝缘性能:通过严格的绝缘测试,确保在不同环境下的可靠运行。
    - 宽广的工作温度范围:能够在极端温度条件下保持稳定性能。
    - 出色的机械性能:经过反复操作和冲击测试,确保连接器在恶劣环境下仍能保持正常工作。

    4. 应用案例和使用建议


    该连接器广泛应用于各种消费电子产品、工业控制设备及医疗设备。例如,在手机和平板电脑中,它可以作为内部组件间的连接接口。在实际使用时,应注意以下几点:
    - 安装前检查:确保FPC的尺寸和公差符合要求。
    - 正确安装:采用正确的工具和技术进行安装,避免过度压力导致损坏。
    - 热管理:由于有较高的温度上升限制,需要在安装时考虑有效的散热措施。

    5. 兼容性和支持


    - 兼容性:该产品适用于多种类型的柔性电路板,且支持广泛的温度和湿度环境。
    - 技术支持:制造商提供详细的技术文档和现场支持,帮助客户解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题1:连接器在高温下出现接触不良。
    - 解决方案:检查是否使用了适合的导体材料并重新评估安装工艺。

    - 问题2:连接器长时间暴露于潮湿环境中性能下降。
    - 解决方案:对连接器进行适当的防护处理,如涂覆防潮层。

    7. 总结和推荐


    综合来看,这款0.3 mm PITCH FPC连接器在机械性能、电气性能以及环境适应性方面表现出色,是一款性价比极高的选择。无论是对于消费电子产品还是工业控制设备,它都能满足大多数应用需求。因此,我强烈推荐使用这款产品。

5047540700参数

参数
端接 焊盘
针脚数 7pin
板上高度 750μm
外壳颜色 黑色
扁平柔性类型 FPC
连接器/触头类型 底部
额定电流 200mA
触头镀层
间距 300μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5047540700厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5047540700数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5047540700 5047540700数据手册

5047540700封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.3735 ¥ 3.1255
10000+ $ 0.3557 ¥ 2.9764
25000+ $ 0.3334 ¥ 2.7903
库存: 35000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 15627.5
