0428202214

厂牌: MOLEX
产品描述: Molex 10.0mm间距2p单排排针, Mini-Fit Sr.系列, 直角, 通孔安装
供应商型号: TS-0428202214
供应商: 海外现货
标准整包数: 1

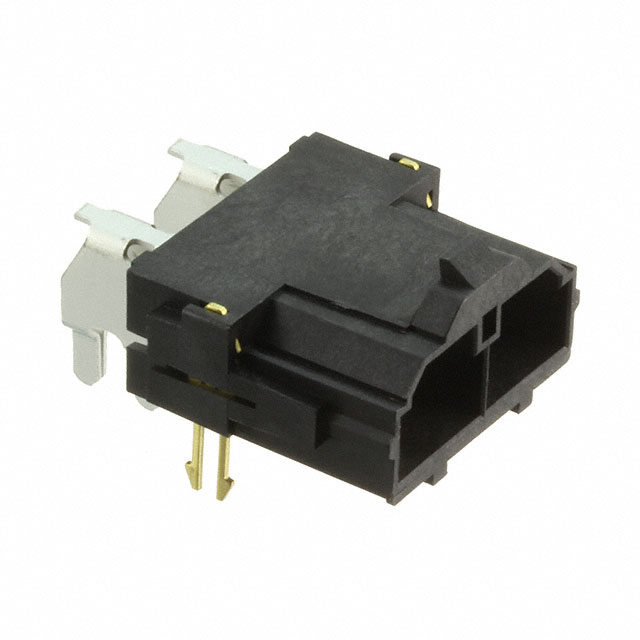

MOLEX 电源接入连接器 - 输入/输出/模块 0428202214

0428202214概述

    10.00mm Pitch Mini-Fit Sr. Header 技术手册

    产品简介


    产品类型:Mini-Fit Sr. PCB Header
    主要功能:提供电源连接,适用于线对板连接
    应用领域:广泛应用于通信设备、工业自动化、计算机外围设备及消费电子等领域

    技术参数


    - 电流:最大接触电流为50.0A
    - 电压:最高电压为600V
    - 插拔次数:耐用性可达30次
    - 接触间距:10.00mm
    - PCB厚度:推荐厚度为1.57mm
    - 插针长度:3.50mm
    - 端接方式:通过孔式端接
    - 操作温度范围:-40°C至+105°C
    - 材料:触点材质为黄铜,插头材料为高耐热塑料
    - 电镀:插配接触面银镀层厚度不小于2.540µm,端接接触面锡镀层厚度不小于2.540µm
    - 防水等级:94V-0
    - 认证:UL E29179,CSA LR19980

    产品特点和优势


    - 高电流承载能力:可承受高达50.0A的电流,适合大功率设备的应用
    - 耐高温:操作温度范围宽广(-40°C至+105°C),适用于各种极端环境
    - 高耐用性:耐用性可达30次插拔,确保长期稳定运行
    - 高可靠性:通过UL和CSA认证,符合严格的国际安全标准
    - 防松动设计:提供锁扣机制,防止意外脱落,提高连接稳定性

    应用案例和使用建议


    应用案例:
    - 通信设备:用于路由器、交换机等设备的内部电源连接
    - 工业自动化:应用于机器人控制系统的电源连接
    - 计算机外围设备:如服务器、工作站等设备的内部连接
    使用建议:
    - 确保PCB厚度符合推荐值1.57mm,以保证良好的机械强度和电气性能
    - 定期检查插针的磨损情况,必要时进行更换
    - 在安装过程中,注意正确的插配方向,避免错误安装导致接触不良

    兼容性和支持


    - 兼容性:本产品可以与42816型号的Mini-Fit Sr.单排插座外壳配套使用
    - 技术支持:Molex公司提供全面的技术支持和维护服务,包括产品选型、安装指导及故障排查

    常见问题与解决方案


    1. 问题:插针断裂
    解决方案:确保插针插入时力度适中,避免用力过猛造成断裂。定期检查插针是否有磨损或损伤迹象,及时更换。
    2. 问题:接触不良
    解决方案:清洁插配接口,确保无污垢或杂质影响导电性能。检查插针是否完全插入,必要时重新插拔。
    3. 问题:无法锁定
    解决方案:检查锁扣是否损坏或未正确安装。如果锁扣正常,尝试重新插拔几次以确保锁扣机制正常运作。

    总结和推荐


    综合评估:10.00mm Pitch Mini-Fit Sr. Header是一款高性能、高可靠性的电源连接器,具有出色的电流承载能力和广泛的温度适应范围。其耐用性和安全性使其成为众多应用场景的理想选择。
    推荐意见:鉴于该产品在电流承载、耐温性能和耐用性方面的卓越表现,强烈推荐在需要高可靠性电源连接的应用中使用。

0428202214参数

参数
长*宽*高 23.82mm(长度)*28.6mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 管装

0428202214厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0428202214数据手册

厂牌 PDF简要描述 下载
MOLEX 电源接入连接器 - 输入/输出/模块 MOLEX 0428202214 0428202214数据手册

0428202214封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.6334 ¥ 22.3839
250+ $ 2.5878 ¥ 21.9963
420+ $ 2.5194 ¥ 21.4149
840+ $ 2.4624 ¥ 20.9304
1260+ $ 2.4168 ¥ 20.5428
库存: 10016
起订量: 90 增量: 2
交货地:
最小起订量为:50
合计: ¥ 1119.19
