439151403

厂牌: MOLEX
产品描述: Header,Latch Holder 10mm 2 10pin 50A 2.54μm 银 黑色 通孔安装
供应商型号: Q-439151403
供应商: 期货订购
标准整包数: 560

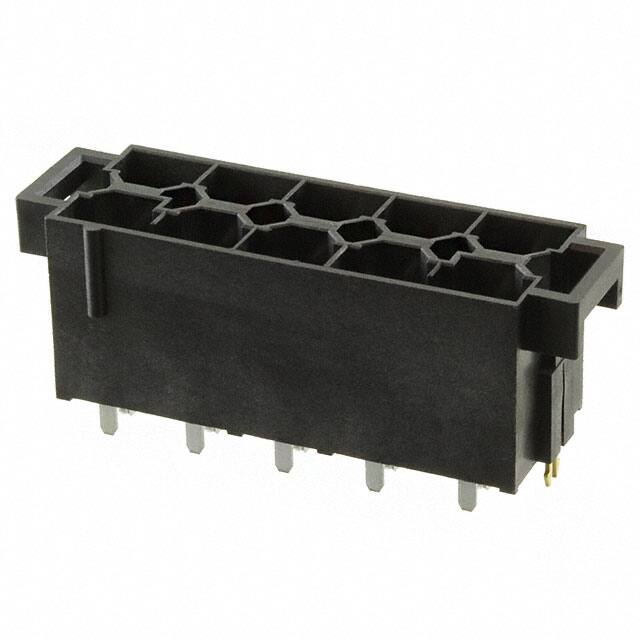

MOLEX 矩形连接器 - 针座 - 插座/母插口 439151403

439151403概述

    MINI-FIT SR. CONNECTOR SYSTEM 技术手册

    产品简介


    MINI-FIT SR. 连接器系统是专为高电流和可靠连接设计的电子元件。该系列产品包含单排和双排版本,适用于线对线和线对印刷电路板(PCB)的应用。其主要特点是能够实现高性能的接线端子终止,特别适合处理绞合镀锡线材。此系列连接器广泛应用于各种电子设备,如通信设备、工业自动化设备、电力供应系统及汽车电子等领域。

    技术参数


    - 中心线间距: 10.00 mm(0.394 英寸)
    - 镀层选择: 锡镀层和金/银镀层
    - 额定电压: 600V AC (RMS) 或 DC
    - 额定电流:
    - 单排插件:23A - 45A
    - 双排插件:23A - 33A
    - 安全机构认证: UL、CSA 和 TUV
    - 温度范围: 工作温度 -40°C 到 +105°C,非工作温度同上

    产品特点和优势


    MINI-FIT SR. 连接器系统的独特功能在于其广泛的适用性和高可靠性。通过采用不同的镀层选项,可以满足不同环境下的使用需求。其额定电流和电压值表明该产品能够承受大电流传输,保证长期稳定的电力供应。此外,该系列产品还通过了多个安全机构的认证,确保其在各种严苛环境下均能正常运行。

    应用案例和使用建议


    - 通信设备: 在网络交换机和路由器中,MINI-FIT SR. 连接器可确保电源稳定传输。
    - 工业自动化设备: 用于工业机器人控制面板中的电力分配。
    - 电力供应系统: 在电池管理系统中提供高效可靠的连接。
    - 汽车电子: 用于车载充电器和电池连接。
    使用建议:
    - 在安装时应注意保持连接器的正确方向,避免反向插入。
    - 确保接触良好,使用适当的工具进行压接,以提高接触电阻稳定性。
    - 在高湿度环境中使用时,推荐使用润滑剂,以防止腐蚀现象发生。

    兼容性和支持


    MINI-FIT SR. 连接器系统支持多种电气特性,并具有良好的机械和环境性能。制造商提供了详细的安装和维护指南,帮助用户轻松集成到现有系统中。此外,官方技术支持也保证了用户在遇到问题时能够得到及时的帮助。

    常见问题与解决方案


    - 问题: 为什么连接器在某些情况下会出现接触不良?
    - 解决办法: 确保电线与连接器之间有良好的压接,尽量减少连接处的摩擦,必要时添加润滑剂。
    - 问题: 如何确保连接器在振动环境中保持稳定?
    - 解决办法: 使用耐振动型号,并考虑使用粘接剂加固连接。

    总结和推荐


    综上所述,MINI-FIT SR. 连接器系统是一款具备高度可靠性的产品,特别适合需要高电流和强环境适应性的应用场合。其优异的技术参数和全面的安全认证使其在市场上具有极高的竞争力。对于需要高效、稳定连接解决方案的用户而言,MINI-FIT SR. 连接器无疑是一个理想的选择。强烈推荐给需要此类连接器解决方案的设计者和工程师们。

439151403参数

参数
排数 2
针脚数 10pin
颜色 黑色
防护等级 -
类型 Header,Latch Holder
额定电流 50A
触头镀层 - 配接
间距-配接 10mm
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

439151403厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

439151403数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 439151403 439151403数据手册

439151403封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
560+ ¥ 81.6558
库存: 56000
起订量: 560 增量: 560
交货地:
最小起订量为:560
合计: ¥ 45727.24
