0151681025

产品分类: 扁平带状线缆
厂牌: MOLEX

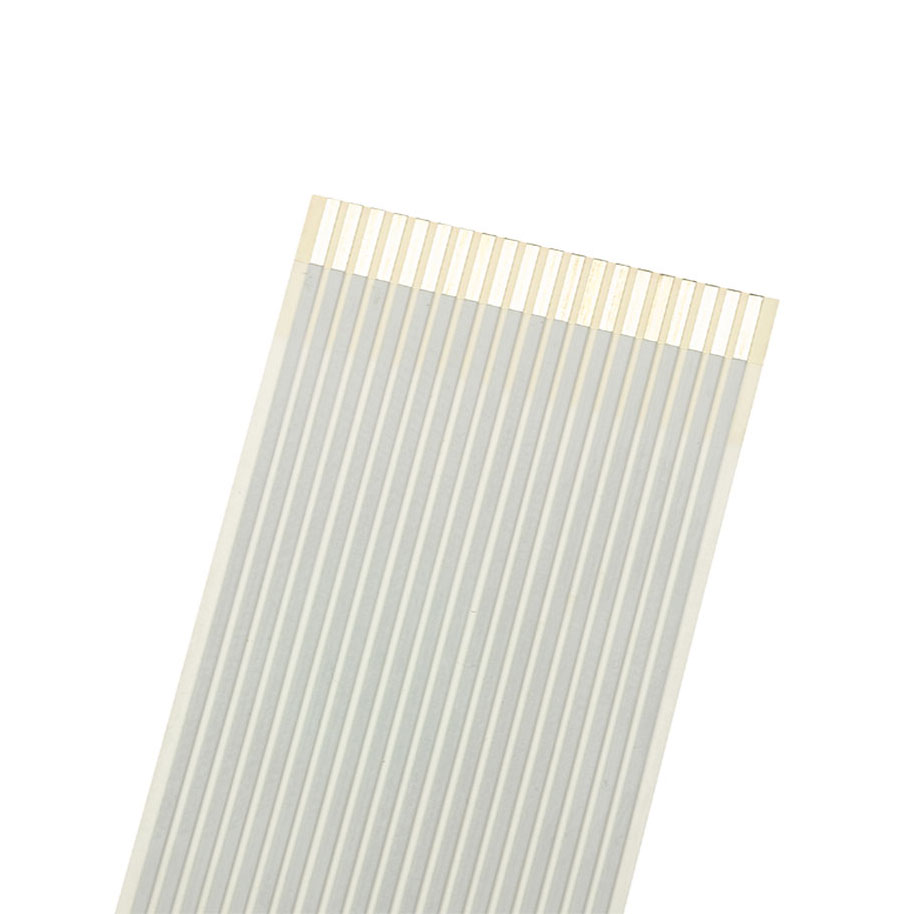

产品描述: Cable Assembly FFC Jumper Cable
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 0151681025

0151681025概述

    1.25MM Center Flat Flex Cable (FFC) 技术手册解析

    1. 产品简介


    1.25mm 中心扁平柔性电缆(FFC)是一种采用焊锡镀层且具有高耐热性的产品,能够在高达105°C的环境下工作。这些电缆还设计为高灵活性,适用于各种电子设备内部连接。此类电缆主要用于便携式电子设备、平板电脑、笔记本电脑、数码相机等需要频繁弯曲或紧凑空间的应用场景。

    2. 技术参数


    | 参数 | 规格 |

    | 材料 | 聚酯 + 粘合剂 |
    | 导电材料 | 铜 |
    | 尺寸 | 1.25mm |
    | 工作温度范围 | -40°C 至 105°C |
    | 绝缘电阻 | ≥ 100 MΩ·cm |
    | 接触面积 | 0.30 ± 0.05 mm² |
    | 长度 | 30 ± 2 mm 至 305 ± 5 mm |
    | 插拔寿命 | > 50,000 次 |
    | 电气特性 | 105°C 时,额定电压:50V |

    3. 产品特点和优势


    - 高灵活性:能够适应设备内的复杂布局,减少机械应力。
    - 高可靠性:插拔次数超过50,000次,保证长期稳定运行。
    - 耐高温性:在105°C下仍能保持良好的电气性能。
    - 多种长度选择:提供多个长度选项以满足不同需求。

    4. 应用案例和使用建议


    这类电缆广泛应用于便携式设备的内部连接。例如,在笔记本电脑中,用于连接屏幕与主板;在打印机中,用于连接控制板与扫描单元。
    使用建议:
    - 在使用前确保两端接口正确匹配,避免损坏电缆。
    - 安装时尽量避免电缆受到过度拉伸或弯曲,以免缩短使用寿命。
    - 长期使用后定期检查电缆是否有磨损或损坏现象,及时更换。

    5. 兼容性和支持


    该产品设计为标准化连接器,与大多数市面上的标准接口兼容。供应商提供了详尽的技术支持文档和售后服务,包括安装指导、故障排除指南以及产品保修政策。

    6. 常见问题与解决方案


    - 问题:电缆连接不稳定
    解决方法:确认插头和插座完全插入并锁紧;检查是否有氧化或腐蚀现象。
    - 问题:导电性能下降
    解决方法:确保接触面清洁无污渍;如果磨损严重,考虑更换新的电缆。
    - 问题:电缆断裂
    解决方法:避免将电缆放置在锐利物体上或过长时间处于高压力状态;如已损坏,建议更换新电缆。

    7. 总结和推荐


    这款1.25mm 中心扁平柔性电缆(FFC)凭借其出色的灵活性、耐温性和长寿命,在众多应用场合中表现出色。它不仅适用于移动电子设备,还能满足特定工业环境下的严格要求。我们强烈推荐这种电缆作为高质量的选择,尤其是在那些需要灵活耐用的连接解决方案的项目中。

0151681025参数

参数
长*宽*高 228.6mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0151681025厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0151681025数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0151681025 0151681025数据手册

0151681025封装设计

查看详情并下载
Symbol
Footprint
3D Model
