535170210

厂牌: MOLEX

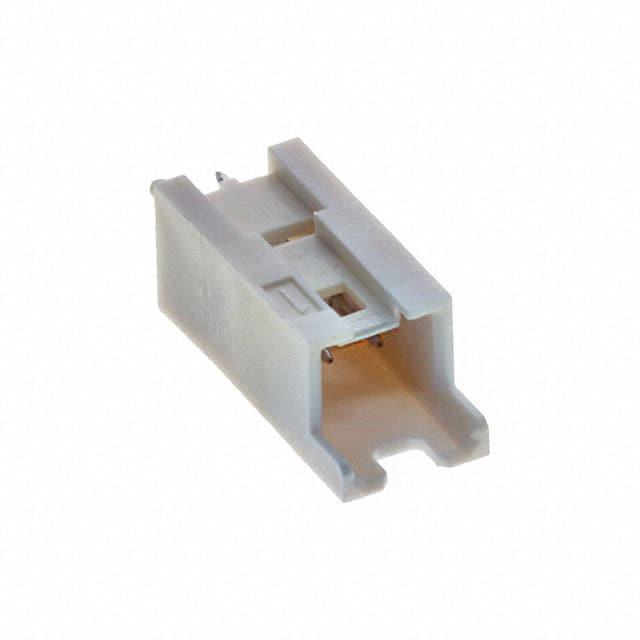

产品描述: Header,Locking Ramp 2.5mm 1 2pin 3A 锡 通孔安装 7.4mm(长度)*6.8mm(高度)
供应商型号: 535170210
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 插座/母插口 535170210

535170210概述


    产品简介


    Mini-Lock Wire-to-Board连接系统是一款长期畅销的产品,特别适合多种应用领域,如家用电器、工业自动化设备和汽车电子。它以其高可靠性、易于操作和广泛的适用性而著称。在家用电器方面,该系统被广泛应用于冰箱、洗衣机、烘干机、空调等设备;在工业领域,它适用于自动化设备、自动售货机等;在消费类电子产品中,该系统也适用于健身器材、游戏机、安全系统等;而在汽车行业,Mini-Lock Wire-to-Board连接系统可用于车内/外照明、音响设备和导航系统等领域。

    技术参数


    - 电气特性:最大电压为250V,最大电流为3.5A(适用于20AWG导线)。接触电阻不超过20毫欧姆,绝缘电阻不低于1000兆欧姆,耐压等级为1000V AC/min。
    - 机械特性:接触插入力不超过9.8N,接触保持力不小于14.7N,插拔力分别不超过58.8N(8电路)和不低于7.9N(8电路),耐用性高达30次。
    - 物理特性:端子材质为铜合金,电镀预锡,接触面积最小为0.9微米;端子头部材质为磷青铜,电镀预锡,接触面积最小为1.0微米。工作温度范围为-40°C至+105°C。
    - 认证:符合UL、CSA标准,具有阻燃性和高耐热性。

    产品特点和优势


    Mini-Lock Wire-to-Board连接系统以其特有的设计和可靠的性能脱颖而出。该系统具备以下优势:
    - 防水防尘:通过高度控制的灌封处理(高度2.00mm至6.00mm),有效防止水和灰尘进入,确保在恶劣环境下依然可靠运行。
    - 终端位置保证(TPA):确保导线完全插入,避免接触不良和松动问题。
    - 工具化便捷:使用市场上普遍可获得的压接工具,便于组装和维护。

    应用案例和使用建议


    在家庭电器中,Mini-Lock Wire-to-Board连接系统可广泛应用于冰箱、洗衣机、空调等设备内部的线路连接,保证电器的安全性和稳定性。在工业自动化设备中,该系统可以用于机器内部的信号传输和电源连接。在汽车电子中,它可以用于车内照明、音响设备和导航系统的可靠连接。为了充分发挥该系统的性能,建议在安装时严格按照技术手册的要求进行操作,以确保最佳效果。

    兼容性和支持


    Mini-Lock Wire-to-Board连接系统具有良好的兼容性,可以与其他标准组件配合使用。例如,它兼容53517垂直插头用于灌封,以及51163和51164底座和TPA保护件。Molex公司为其提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    1. 问题:如何正确安装TPA?
    - 解决方案:参照技术手册中的安装步骤,确保导线完全插入,避免接触不良。
    2. 问题:如何选择合适的导线?
    - 解决方案:根据具体的应用需求和电流要求选择合适的导线尺寸,一般情况下,导线尺寸应在20至22AWG之间。
    3. 问题:如何进行有效的灌封处理?
    - 解决方案:按照手册中的说明,确保导线的高度在2.00mm至6.00mm范围内进行灌封,以防止水分进入。

    总结和推荐


    综上所述,Mini-Lock Wire-to-Board连接系统是一款功能强大、应用广泛的产品,尤其适合在高可靠性要求的应用环境中使用。其优良的设计、可靠的性能和便捷的操作使得它在市场上具有很高的竞争力。强烈推荐给需要高质量、高性能连接解决方案的用户。

535170210参数

参数
触头镀层 - 配接
颜色 -
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 -
针脚数 2pin
间距-配接 2.5mm
排数 1
类型 Header,Locking Ramp
长*宽*高 7.4mm(长度)*6.8mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 最后售卖
包装方式 托盘,袋装
