897621420

产品分类: 同轴线缆
厂牌: MOLEX
产品描述:
供应商型号:
供应商:
标准整包数: 0

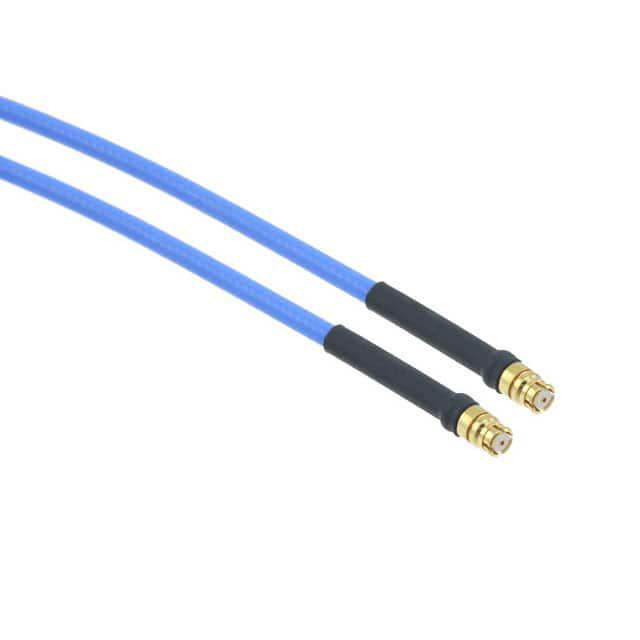

MOLEX 同轴线缆 897621420

897621420概述

    Flexible Microwave Cable Assemblies 技术手册解析

    产品简介


    Flexible Microwave Cable Assemblies 是一款高性能、柔性微波电缆组件,专为替代刚性且安装困难的半刚性组件而设计。由Temp-Flex同轴电缆和Molex射频连接器构成,该电缆组件具备出色的电气特性,并采用专有技术减少电压驻波比(VSWR)和插入损耗,从而实现理想的电缆和连接器组合。
    这类电缆组件广泛应用于无线通信、雷达系统、测试与测量设备等多个领域。

    技术参数


    以下是Flexible Microwave Cable Assemblies 的关键技术和性能参数:
    | 参数 | 描述 |

    | 阻抗 | 50 ± 1 欧姆 |
    | 传播速度百分比(VOP) | 70% 和 87% |
    | 电容 | 29 pF/ft 至 23.0 pF/ft |
    | 弯曲半径 | 最小 0.20 英寸至 1.60 英寸 |
    | 截止频率 | 112 GHz 至 19 GHz |
    | 插入损耗 | 0.9 dB 至 4.20 dB |
    | VSWR | 1.35 至 1.50(最大值) |

    产品特点和优势


    1. 高性能: 具备出色的电气性能,能够在宽频率范围内保持稳定的传输性能。
    2. 柔性设计: 便于安装和布线,适合各种复杂环境。
    3. 低损耗: 独特的设计确保最低的插入损耗和VSWR。
    4. 屏蔽效果: 采用双屏蔽结构,提供超过100 dB的屏蔽效果,有效防止电磁干扰。

    应用案例和使用建议


    这些电缆组件被广泛应用于多种场景,如无线通信系统的天线连接、雷达系统中的信号传输、以及各类测试与测量设备。在实际应用中,为了最大化其性能,建议采取以下措施:
    - 避免物理损伤: 在布线过程中,注意避免弯曲半径过小或受到物理损坏。
    - 正确选择型号: 根据具体应用场景选择合适的长度、连接器类型和规格。

    兼容性和支持


    该产品支持多种连接器类型,如SMA、2.92mm、SMP、SMPM等。制造商Molex提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 问题: 如何确定正确的电缆长度?
    - 解决方案: 根据具体应用需求,结合电缆组件的最大插入损耗和VSWR参数来选择合适的长度。

    2. 问题: 电缆如何防止电磁干扰?
    - 解决方案: 采用双屏蔽结构,确保电缆在复杂电磁环境中仍能正常工作。

    总结和推荐


    Flexible Microwave Cable Assemblies 是一款集高性能、柔性设计和低损耗于一身的产品,特别适合高要求的应用场合。它不仅在电气性能方面表现出色,而且在安装和维护方面也极为便捷。因此,对于需要高质量微波传输解决方案的应用场合,强烈推荐选用这款产品。

897621420参数

参数
长*宽*高 152.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装,袋装

897621420厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

897621420数据手册

厂牌 PDF简要描述 下载
MOLEX 同轴线缆 MOLEX 897621420 897621420数据手册
