21039-0445

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: FFC JUMPER CABLE 28CONDUCTORS 0.05M 30V 1.3A BAG
供应商型号: N-21039-0445
供应商: 云汉优选
标准整包数: 1
MOLEX 扁平带状线缆 21039-0445

21039-0445概述

    Premo-Flex™ FFC Jumper 技术手册解析

    1. 产品简介

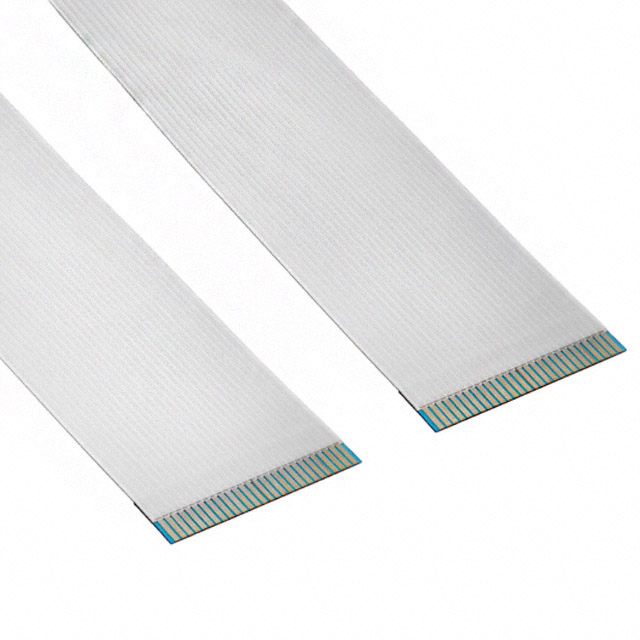

    Premo-Flex™ FFC(Flexible Flat Cable)跳线是一种灵活且轻薄的连接线缆,特别适用于空间受限的应用场合。这种电缆以其纤薄的设计和良好的柔韧性著称,适用于消费电子、通讯设备、计算机接口等多个领域。此次讨论的产品型号为21039-0445,属于Premo-Flex™系列,是1.00mm间距的FFC跳线,具有28个电路,电缆长度为0.051米。

    2. 技术参数


    - 电缆长度: 0.051米
    - 电路数: 28个
    - 接头间距: 1.00毫米
    - 电缆厚度: 0.27毫米
    - 最大电流: 每接触点1.3安培
    - 最大电压: 30伏特
    - 操作温度范围: -40°C 至 +80°C
    - 最大焊接工艺温度: 250°C
    - 最大焊接过程时间: 30秒
    - 焊接循环次数: 1次

    3. 产品特点和优势


    - 高度灵活性: 电缆采用扁平设计,使其能够在紧密的空间内轻松布线。
    - 可靠性和耐用性: 具有出色的机械强度,能够承受多次弯曲和拉伸,保证长时间稳定工作。
    - 广泛的应用领域: 可用于各种便携式设备、平板电脑、智能手机以及任何需要高密度连接的场合。
    - 优良的电气性能: 1.3安培的最大电流承载能力,使该电缆适用于多种电流需求的应用场景。

    4. 应用案例和使用建议


    - 应用案例: 这种跳线常用于便携式设备内部的连接,如手机主板与屏幕之间的连接。也常应用于小型计算机和移动通信设备中。
    - 使用建议: 在安装过程中,应注意避免过度弯折电缆以防止损坏。另外,在焊接时应确保使用适合的焊接工艺参数,以确保焊接质量。

    5. 兼容性和支持


    - 兼容性: Premo-Flex™ FFC跳线可与多种柔性电缆一起使用,例如Molex公司的其他FFC/FPC相关产品。具体兼容性信息可以在公司网站上查询。
    - 支持和维护: Molex公司提供详尽的技术支持,包括详细的安装指南和技术文档。如果需要更多关于产品环保合规性的信息,可以发送邮件至指定邮箱进行咨询。

    6. 常见问题与解决方案


    - 问题1: 电缆在焊接过程中出现断裂。
    - 解决方案: 确保焊接工艺符合规范要求,如控制好焊接时间和温度。
    - 问题2: 电缆在使用过程中容易受到静电影响。
    - 解决方案: 在处理和安装电缆时使用防静电手套和工具,减少静电对电缆的影响。

    7. 总结和推荐


    总体来看,Premo-Flex™ FFC跳线21039-0445是一款高性能的电子元件,具备出色的电气性能和物理特性,适用于多种高密度连接需求的场合。由于其高可靠性、灵活性及广泛的适用范围,强烈推荐在相关应用中使用此产品。

21039-0445参数

参数
长*宽*高 50.8mm(长度)
应用等级 工业级
包装方式 盒装,散装

21039-0445厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

21039-0445数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 21039-0445 21039-0445数据手册

21039-0445封装设计

查看详情并下载
Symbol
Footprint
3D Model
