1731070072

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Female Sockets,Receptacle 焊盘 3 36pin Steel,Tin Plated 5A 金 绿色 面板安装
供应商型号: WM12559-ND
供应商: Digi-Key
标准整包数: 1

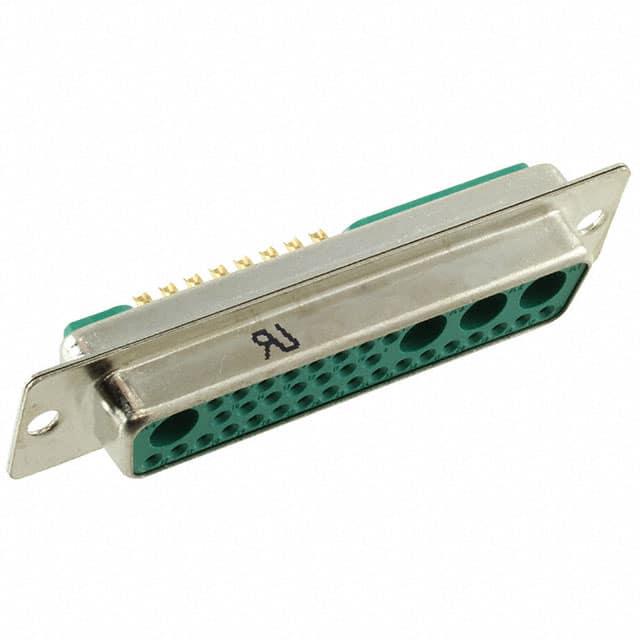

MOLEX D-Sub 连接器 1731070072

1731070072概述


    产品简介


    本产品是D-Sub混合布局连接器(D-Sub Mixed Layout Connectors),型号包括FM、FH和FL系列。该系列产品适用于多种应用场合,如工业自动化、电信设备、测试测量仪器等。通过结合信号、电源和同轴接触点,这些连接器可以为用户提供高效的信号传输和电力传输解决方案。FM和FH系列提供了灵活的安装方式,如固定式和浮动式安装,而FL系列则通过其经济型塑料夹系统提高了信号接触点的可更换性。

    技术参数


    - 尺寸:详细尺寸请参见PDF中图表部分。
    - 材料和电镀:FM/FH系列壳体采用钢材质,绝缘体为玻璃填充聚酯,表面经过镍和锡镀层处理。FL/FU系列壳体同样采用钢材质,但绝缘体为黑色玻璃填充聚酯,表面镀黄色铬化锌。
    - 温度指数:根据UL 746 B标准,FM/FH系列的相对温度指数为130°C(266°F),FL/FU系列为115°C(239°F)。
    - 电气特性:
    - 最大电流承载能力:5A(在20°C的环境温度下)
    - 测试电压:1000V,50Hz,持续1分钟
    - 接触电阻:FM/FH系列为2.7mΩ,FL/FU系列为10mΩ
    - 绝缘电阻:5000MΩ
    - 体积电阻率:10^16 Ω·cm
    - 击穿强度:50kV/mm

    产品特点和优势


    - 多功能性:集成信号、电源和同轴接触点,满足多样化的应用需求。
    - 高性能:具备优秀的电气特性和可靠的机械稳定性。
    - 安装灵活性:提供固定式和浮动式安装选项,适应不同应用场景。
    - 高性价比:采用经济型设计,同时确保高品质性能。
    - 易于维护:FL/FU系列信号接触点可更换设计方便后期维护和升级。

    应用案例和使用建议


    - 工业自动化设备:例如机器人控制系统,要求连接器具有较高的抗振动和温度稳定性。
    - 通信设备:在交换机和路由器中使用,要求高速数据传输和高可靠性。
    - 医疗设备:对电气性能和机械稳定性有严格要求的应用场景。
    使用建议:
    - 在高振动环境下,考虑使用浮动式安装以增加稳定性。
    - 针对高温环境,选择具有更高温度指数的FL/FU系列。
    - 使用前务必仔细检查接触点的清洁度,以避免因污染导致的接触不良问题。

    兼容性和支持


    - 兼容性:与多种其他电子元器件及设备具有良好的兼容性,确保系统的高效运行。
    - 支持和服务:制造商提供详尽的技术文档和售后服务,帮助用户解决使用过程中的任何问题。

    常见问题与解决方案


    1. 问:接触电阻偏高?
    答:确保连接器接触良好,定期清理接触点以保持低阻值。
    2. 问:长时间工作后温度过高?
    答:适当增加散热措施或选用更高温指数的型号以提高热稳定性。
    3. 问:接触不牢固?
    答:检查安装是否正确,确保连接器完全插入并锁定到位。

    总结和推荐


    综上所述,这款D-Sub混合布局连接器凭借其多功能性、高性能和灵活的安装选项,在众多应用场景中表现优异。它不仅能满足各种复杂工况下的要求,还具备出色的稳定性和可靠性。因此,我们强烈推荐该产品用于各类需要高效、可靠信号和电力传输的应用场景。如果您有任何具体需求或疑问,欢迎随时联系我们的技术支持团队。

1731070072参数

参数
额定电流 5A
排数 3
触头镀层
外壳材料 Steel,Tin Plated
针脚数 36pin
类型 Female Sockets,Receptacle
颜色 绿色
端接 焊盘
安装方式 面板安装
零件状态 在售
包装方式 散装

1731070072厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1731070072数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1731070072 1731070072数据手册

1731070072封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.284 ¥ 203.2267
10+ $ 20.6419 ¥ 172.7471
25+ $ 19.349 ¥ 161.9269
50+ $ 18.4259 ¥ 154.2017
100+ $ 17.5469 ¥ 146.8455
250+ $ 16.4493 ¥ 137.6605
500+ $ 15.6653 ¥ 131.0987
库存: 29
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 203.22
