897621403

产品分类: 同轴线缆
厂牌: MOLEX

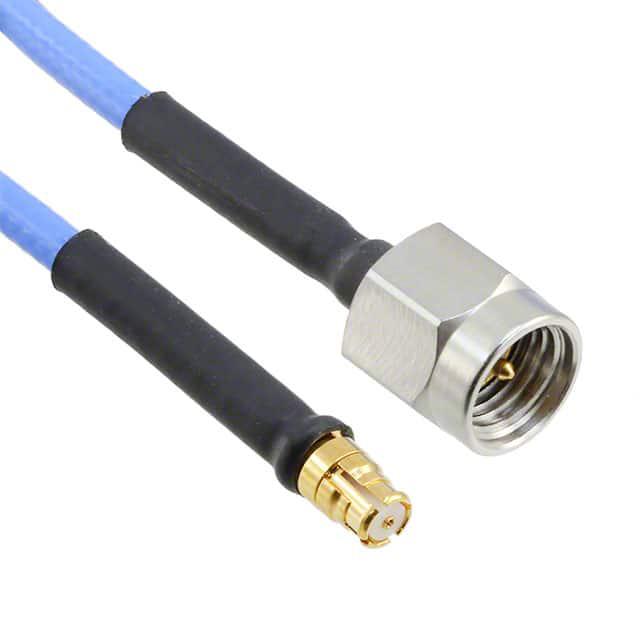

产品描述: Cable Assembly Coaxial 3.048m SMP to SMA PL-RCP
供应商型号:
供应商:
标准整包数: 0
MOLEX 同轴线缆 897621403

897621403概述

    # Flexible Microwave Cable Assemblies

    产品简介


    Flexible Microwave Cable Assemblies(柔性微波电缆组件)是一种高性能的柔性电缆组件,旨在替代传统的刚性半刚性装配件。这些电缆由Temp-Flex同轴电缆和Molex射频连接器组成,具备卓越的电气特性,通过专有技术最大程度上减少了电压驻波比(VSWR)和插入损耗,从而实现理想的电缆和连接器组合。适用于多种高频应用领域,包括通信系统、雷达、航空航天和国防工程等。

    技术参数


    - 阻抗: 50 ± 1 欧姆
    - 速度传播率(VoP): 固体芯低损耗电缆:70%;空气介质超低损耗电缆:87%
    - 电容: 固体芯低损耗电缆:29 pF/英尺;空气介质超低损耗电缆:23.0 pF/英尺到23.4 pF/英尺
    - 弯曲半径:
    - 最小静态弯曲半径:0.20英寸(固体芯)到0.75英寸(空气介质)
    - 动态弯曲半径:0.30英寸(固体芯)到1.00英寸(空气介质)
    - 截断频率:
    - 固体芯低损耗电缆:112 GHz
    - 空气介质超低损耗电缆:41 GHz到143 GHz

    产品特点和优势


    - 银镀层导体:确保信号传输的低损耗。
    - 双屏蔽结构:螺旋缠绕箔片被编织屏蔽覆盖,提供了大于100 dB的屏蔽效果。
    - 独特的空气增强设计:空气介质电缆可达到高达87%的速度传播率,显著降低衰减。
    - 低插入损耗和高VSWR:保证信号传输质量,适用于各种复杂的应用环境。
    - 专有的连接器到电缆终止技术:确保最佳的电缆组装性能。

    应用案例和使用建议


    应用案例
    - 通信系统:用于高速数据传输,确保低延迟和高可靠性。
    - 雷达系统:提供稳定的信号传输,减少信号干扰。
    - 航空航天:轻便且可靠的电缆解决方案,适合复杂环境。
    使用建议
    - 在极端温度和湿度环境下使用时,确保连接器接口密封良好,以避免损坏。
    - 对于需要频繁弯曲的应用场合,优先选择固体芯低损耗电缆以提高耐用性。
    - 在要求高屏蔽性能的应用中,考虑采用空气介质超低损耗电缆。

    兼容性和支持


    - 连接器选项:SMA、2.92 mm、SMP、SMPM等。
    - 供应商支持:Molex提供全面的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器接口是否紧固,确保接触良好。 |
    | 插入损耗高 | 确认电缆和连接器匹配,避免使用不当长度的电缆。 |
    | 屏蔽效果不佳 | 检查屏蔽层是否完整,如有破损需更换新的电缆组件。 |

    总结和推荐


    Flexible Microwave Cable Assemblies是一款高性能的柔性微波电缆组件,具有出色的电气性能和机械稳定性。它的高VSWR和低插入损耗使其成为通信系统、雷达和航空航天领域的理想选择。此外,广泛的连接器选项和良好的兼容性使得安装更加灵活方便。总体而言,这是一款值得推荐的产品。

897621403参数

参数
长*宽*高 304.8cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 袋装

897621403厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
