541043231

产品分类: FFC/FPC连接器
厂牌: MOLEX

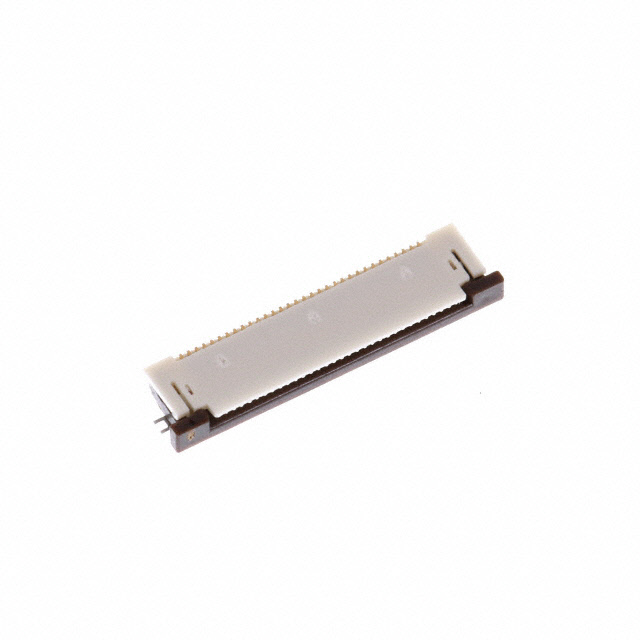

产品描述: Molex 0.5mm间距32p FPC插座 FPC连接器, Easy-On系列, 单排, 表面, 焊接
供应商型号: 541043231
供应商: 云汉优选
标准整包数: 10
MOLEX FFC/FPC连接器 541043231

541043231概述


    产品简介


    产品类型:0.5 mm PITCH FPC连接器
    主要功能:用于柔性印刷电路板(FPC)的零插拔力(ZIF)表面贴装技术(SMT)连接器,确保高效而可靠的电连接。
    应用领域:广泛应用于消费电子、通信设备、工业自动化及汽车电子等领域。

    技术参数


    - 额定电压:50V
    - 额定电流:0.5A [AC(有效值rms)/DC]
    - 工作温度范围:-20℃ 至 +85℃
    电气性能:
    - 接触电阻:20毫欧姆最大值
    - 绝缘电阻:50兆欧姆最小值
    - 耐电压强度:250V AC (有效值) 1分钟内无击穿
    机械性能:
    - 插拔力:插入力60N,拔出力68N(均为最大值)
    - FPC保持力:保持力8N至15N(根据极数不同)

    产品特点和优势


    1. 高可靠性:通过严格的环境和机械性能测试,确保长期稳定运行。
    2. 低接触电阻:接触电阻低,提供高效的电连接性能。
    3. 耐环境性能:能在-40℃到+85℃的宽温度范围内正常工作,并具备良好的耐盐雾、耐冲击、耐振动性能。
    4. 易于安装:ZIF设计允许快速无损伤的连接和断开,简化装配过程。

    应用案例和使用建议


    应用案例:
    - 一款智能手表内置的柔性显示屏与主板之间的连接。这款连接器能够确保显示屏与主板之间稳定的信号传输,即使在复杂的工作环境中也能保持可靠连接。
    使用建议:
    - 在装配过程中,确保FPC正确对齐,并且插入时施加均匀的压力,以减少接触电阻。
    - 进行焊接时,请参考红外回流条件进行焊接,避免过度加热导致损坏。

    兼容性和支持


    兼容性:
    - 此款连接器适用于0.5 mm间距的柔性印刷电路板,并且支持多种标准制造工艺。
    厂商支持:
    - MOLEX公司提供了全面的技术支持,包括样品申请、技术支持热线以及在线文档资源。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:重新检查FPC和连接器的插入是否正确。如果问题依旧存在,请联系技术支持获取进一步指导。
    2. 问题:插拔力异常
    - 解决方案:可能是因为安装不当或磨损造成的。建议检查安装步骤是否正确,并更换新的连接器试试。
    3. 问题:耐久性不足
    - 解决方案:这可能是由于反复高温操作引起的热应力。尽量减少不必要的热循环,并选择更适合高热循环的应用的型号。

    总结和推荐


    总体来看,这款0.5 mm PITCH FPC连接器以其卓越的电气性能、高可靠性及广泛的环境适应能力,在多个关键应用领域表现出色。无论是消费电子还是工业自动化领域,它都是理想的选择。对于需要稳定、高效电连接的应用,强烈推荐此款连接器。

541043231参数

参数
连接器/触头类型 底部
外壳颜色 白色
板上高度 2mm
间距 500μm
针脚数 32pin
扁平柔性类型 FFC,FPC
额定电流 500mA
触头镀层
端接 焊盘
长*宽*高 21.5mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

541043231厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

541043231数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 541043231 541043231数据手册

541043231封装设计

查看详情并下载
Symbol
Footprint
3D Model
