151670370

产品分类: 扁平带状线缆
厂牌: MOLEX

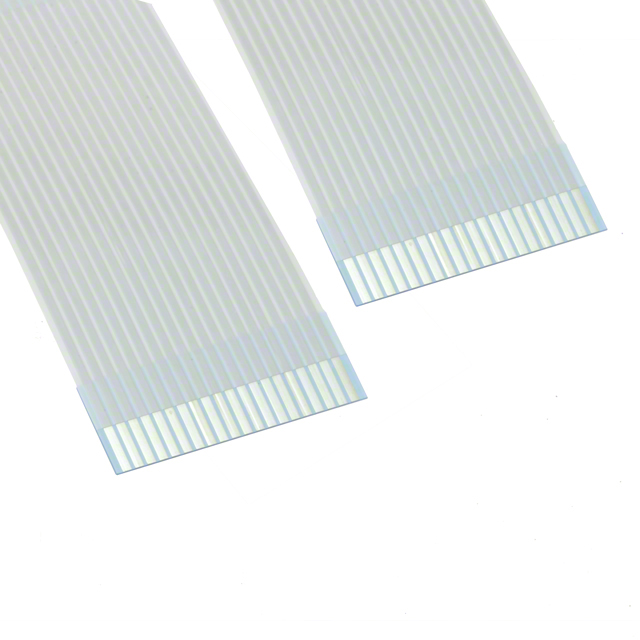

产品描述: Cable Assembly FFC Jumper Cable 20Conductors 60VAC 0.203m
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 151670370

151670370概述

    1.00MM CENTER FFC JUMPER CABLE (EXTRA FLEXIBLE) 技术手册

    1. 产品简介


    本手册涵盖的产品是1.00mm中心间距的FFC(扁平柔性电缆)跳线电缆,具有高温度耐受性。此类电缆广泛应用于电子设备内部连接、移动设备、数码相机以及其他需要频繁弯曲或高温环境下工作的设备中。它采用镀锡铜导体,能够提供出色的灵活性和耐久性。

    2. 技术参数


    - 产品型号: 1.00MM CENTER FFC JUMPER CABLE (EXTRA FLEXIBLE)
    - 产品材料号: 15167-XXXX
    - 导体数量: 4至99根
    - 间距: 1.00 ± 0.08mm
    - 跨度: 1.00(N-I) ± 0.15mm
    - 总宽度: 1.00(N+I) ± 0.10mm
    - 边距宽度: 1.0 ± 0.20mm
    - 端子长度: 2.00至10.00 ± 0.80mm
    - 连接区域厚度: 0.30 ± 0.05mm
    - 绝缘层厚度: 0.12 ± 0.05mm
    - 绝缘长度:
    - 20至60mm ± 2.00mm
    - 61至100mm ± 3.00mm
    - 101至200mm ± 4.00mm
    - 201至3999mm ± 5.00mm
    - 4000至5999mm ± 10.00mm
    - 6000至9999mm ± 15.00mm
    - 加强带长度: 6.00至20.00 ± 2.00mm
    - 端面方正度: 0.40mm最大值
    - 温度范围: -40°C至+105°C

    3. 产品特点和优势


    - 高柔性: 可在高频率弯曲条件下长期稳定运行。
    - 高耐热性: 能够承受-40°C到+105°C的温度范围。
    - 坚固耐用: 经过严格的物理测试,包括冷卷、磨损、折叠等,确保长期使用寿命。
    - RoHS合规: 符合环保标准,减少对环境的影响。

    4. 应用案例和使用建议


    - 数码相机: 在需要频繁弯折的场景下,如显示屏与主板之间的连接。
    - 移动设备: 手机和平板电脑内部电路连接,尤其是需要较高温度耐受性的场合。
    - 汽车电子: 汽车内部电子设备间的连接,要求高度灵活且耐高温。

    使用建议:
    - 确保在安装过程中避免过度弯折或施加过大的张力,以防止损坏。
    - 在高温环境中使用时,建议监测周围温度,确保不会超过电缆的工作范围。

    5. 兼容性和支持


    - 兼容性: 适用于各种标准尺寸的FFC连接器。
    - 支持: 供应商提供详尽的技术支持和售后服务,包括产品培训和技术咨询。

    6. 常见问题与解决方案


    - 问题: 连接不稳定,信号传输不良。
    - 解决方案: 确认所有接点都已正确压接,检查电缆是否有损伤或变形。
    - 问题: 电缆容易断裂。
    - 解决方案: 避免在弯曲半径过小的区域布线,确保电缆有足够的松弛空间。

    7. 总结和推荐


    该款1.00mm中心间距的FFC跳线电缆在灵活性、耐热性和耐用性方面表现出色,非常适合需要高可靠性连接的应用。结合其高性价比,我们强烈推荐在设计电子设备时考虑使用这款产品。

151670370参数

参数
长*宽*高 203.2mm(长度)
零件状态 在售
包装方式 袋装

151670370厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151670370数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 151670370 151670370数据手册

151670370封装设计

查看详情并下载
Symbol
Footprint
3D Model
