首页  >  产品百科  >  0152661084

0152661084

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 37Conductors 60VAC 0.152m
供应商型号: 0152661084-ND
供应商: Digi-Key
标准整包数: 1000

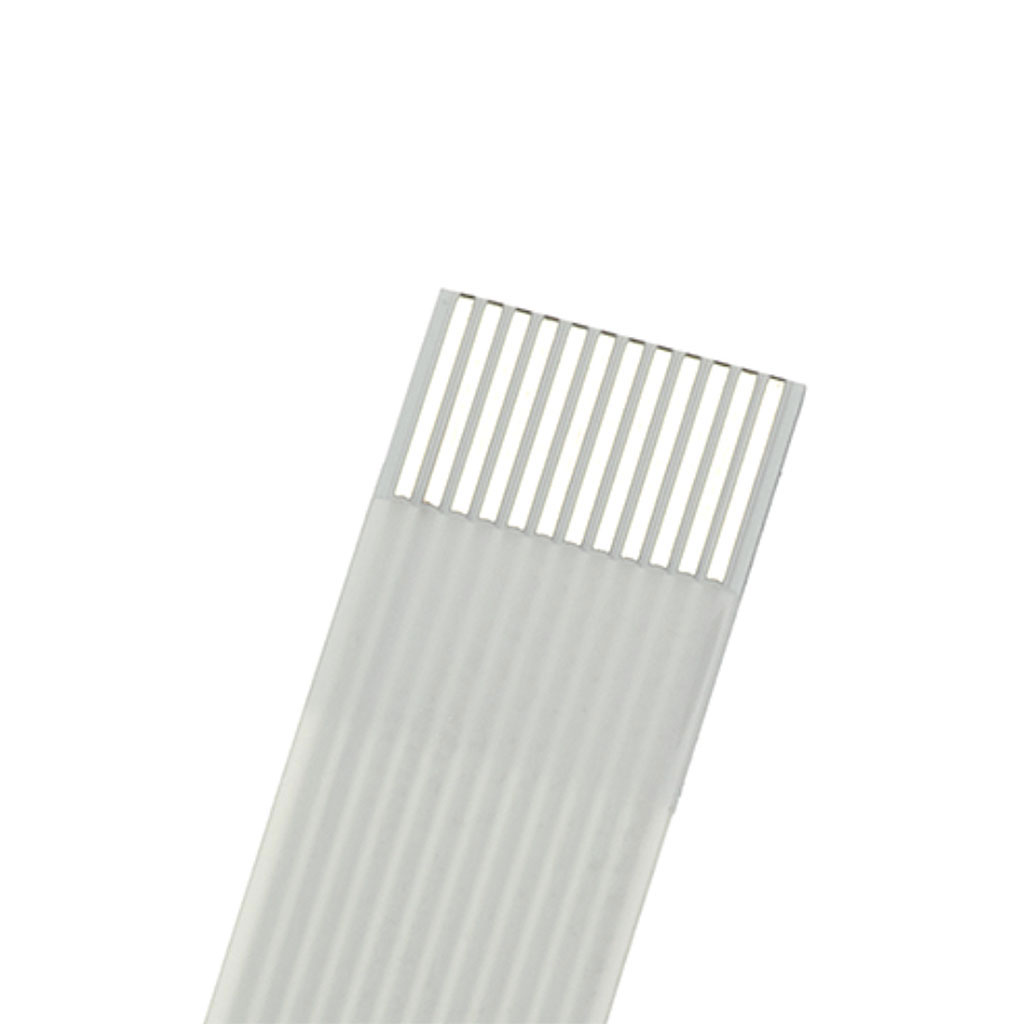

MOLEX 扁平带状线缆 0152661084

0152661084概述

    0.50mm PITCH FLAT FLEX CABLE (FFC) 技术手册

    1. 产品简介


    本产品为0.50mm中心间距扁平柔性电缆(FFC),采用锡镀铜导体,适用于105°C的工作温度。该产品主要用于电子设备内部连接,广泛应用于消费电子、工业自动化、医疗设备等领域。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 导体数量(N):6至50根
    - 间距(P):0.50 ± 0.05 mm
    - 跨度(E):0.50(N-1) ± 0.07 mm
    - 总宽度(W):0.50(N+1) ± 0.06 mm
    - 边缘宽度(M):0.50 ± 0.12 mm
    - 导体宽度(CW):0.30 ± 0.02 mm
    - 端子长度(S):4.00 ± 0.80 mm
    - 连接区域厚度(Tc):0.30 ± 0.05 mm
    - 绝缘区域厚度(Ti):0.27 ± 0.05 mm
    - 长度(L):20至3999 mm,公差范围根据长度不同而变化
    - 增强长度(F):8.00 ± 2.00 mm
    - 端面正方形度(s-s'):最大0.30 mm

    3. 产品特点和优势


    - 高可靠性:通过严格的电气和物理测试,如耐热性、冷弯曲性、磨损测试等,确保产品在各种恶劣环境下依然稳定可靠。
    - 宽温范围:可在-40°C至105°C的温度范围内正常工作。
    - 阻燃性:符合UL 758 VW-1标准,具有良好的阻燃性能。
    - 高电流承载能力:单根导线可承载高达0.55A的电流,满足多数应用需求。
    - 小尺寸:0.50mm的中心间距使其非常适合紧凑型设计。

    4. 应用案例和使用建议


    - 消费电子产品:手机、平板电脑等内部连接,需注意导体数量和长度的选择以匹配具体设计需求。
    - 工业自动化:机器人手臂等设备内部布线,建议进行多次弯折测试以验证产品的灵活性和耐用性。
    - 医疗设备:手术器械内部连接,需要特别关注产品的生物相容性和无菌性处理。
    使用建议:
    - 在选择导体数量时,需考虑信号传输速率和电流需求。
    - 安装过程中应注意保持电缆的最小弯曲半径,以避免损坏。
    - 对于长时间运行的应用,建议定期检查电缆的绝缘电阻和导体电阻。

    5. 兼容性和支持


    该产品与多种电子设备和系统兼容,支持标准的焊接和连接方式。制造商提供全面的技术支持,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - 问题1:电缆在高温下出现弯曲变形。
    解决方案:选择合适的增强材料并确保电缆的弯曲半径足够大。

    - 问题2:电缆在频繁弯折后断裂。
    解决方案:增加弯折次数测试,选择更高柔韧性的材料。

    - 问题3:电缆在高温下绝缘层失效。
    解决方案:更换符合更高温度等级的绝缘材料。

    7. 总结和推荐


    综上所述,0.50mm PITCH FLAT FLEX CABLE (FFC) 是一款高性能、高可靠性的柔性电缆产品,适用于多种严苛环境下的应用。其优良的电气性能、物理特性和广泛的温度适应性使其在市场上具有很强的竞争力。我们强烈推荐此产品用于各类电子设备内部连接。

0152661084参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装

0152661084厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152661084数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152661084 0152661084数据手册

0152661084封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.9609 ¥ 24.7789
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
