0152670522

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: FFC Jumper to FFC Jumper 1 Pitch
供应商型号: 0152670522-ND
供应商: Digi-Key
标准整包数: 1000

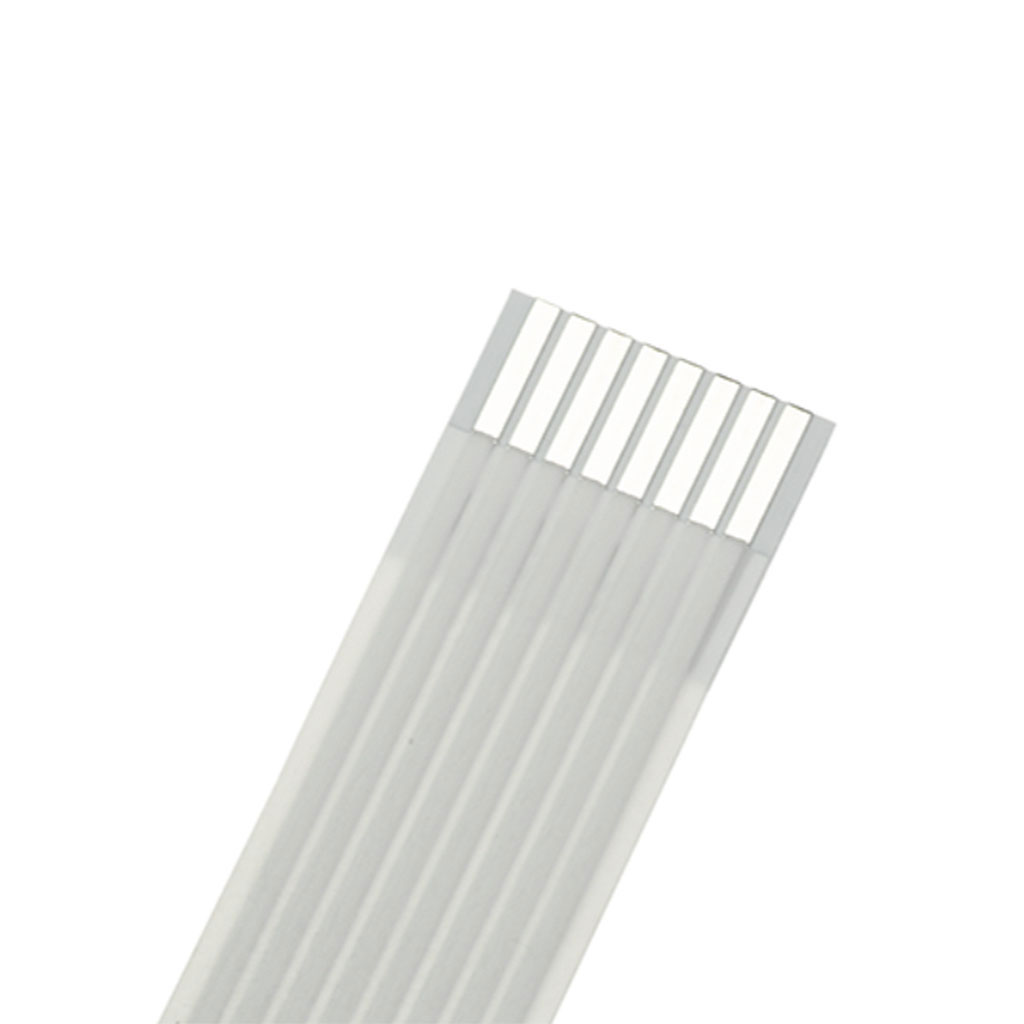

MOLEX 扁平带状线缆 0152670522

0152670522概述

    1.00 mm PITCH FLAT FLEX CABLE (FFC) 技术手册

    1. 产品简介


    产品类型:1.00mm中心扁平柔性电缆(FFC)
    主要功能:适用于高温环境,采用锡镀铜导体的柔性跳线电缆。
    应用领域:广泛应用于消费电子、汽车电子、医疗设备、工业控制等多个领域。

    2. 技术参数


    尺寸和材料:
    - 导体数量(N):根据销售图纸
    - 节距(P):1.00 ± 0.08 mm
    - 跨度(E):1.00 (N-I) ± 0.15 mm
    - 总宽度(W):1.00 (N+I) ± 0.10 mm
    - 导体宽度(CW):0.7 ± 0.03 mm
    - 边缘宽度(M):1.0 ± 0.20 mm
    - 剥离长度(S):4.0 ± 0.80 mm
    - 连接区域端厚(Tc):0.30 ± 0.05 mm
    - 绝缘区域端厚(Ti):0.27 ± 0.05 mm
    - 绝缘长度(L):根据不同区间长度而定,最大允许偏差为2.00~15.00 mm
    - 加固长度(F):8.00 ± 2.00 mm
    - 端面直度(s-s’):0.40 mm最大值
    组成材料:
    - 导体:铜材质,厚度0.10 mm,镀锡0.4 µm最小值
    - 绝缘带:聚酯+阻燃胶粘剂,厚度0.086 mm,颜色白色
    - 加强带:聚酯+粘合剂,厚度0.15 mm
    电气要求:
    - 导体电阻:最大300欧姆/公里
    - 绝缘电阻:10兆欧姆·米最小值
    - 介电强度测试:400 V AC持续1分钟无破坏性放电
    - 连续性测试:3.0 V DC,电流0.1 mA通过
    - 电压额定值:60 V AC
    - 电流额定值:所有导体负载时,最大30°C温升,电流1.25 A
    - 阻抗(平衡法):FFC 1 MHz下,120Ω典型值
    - 电容(平衡法):FFC 1 kHz下,50 pF/m
    物理要求:
    - 温度范围:-40°C至+105°C
    - 热稳定性:136°C下168小时绝缘电阻测试、介电测试
    - 热冲击测试:在-55°C到+85°C之间循环25次后,绝缘电阻和介电测试
    - 冷卷绕:-40°C下96小时后,样本卷绕于直径3 mm芯轴上,绝缘电阻、介电测试、目视检查
    - 耐磨性测试:符合EN3475-503标准,重量500 g,速度60次/min,磨削工具0.13 mm直径,最少10,000次循环
    - 折叠测试:手动折叠180°,20次后仍保持连续性
    - 柔韧性寿命测试:速度100次/min,半径10 mm,温度23°C,至少50,000次循环
    - 耐湿性:60°C,95%相对湿度下96小时后,绝缘电阻测试、介电测试
    - 阻燃性:UL 758 VW-1认证
    - 焊锡性:250 ± 10°C下30秒浸入锡浴,无分层现象,再流焊≤1 mm

    3. 产品特点和优势


    - 高可靠性:通过严格的热稳定性、热冲击、冷卷绕和折叠测试,确保在各种严苛环境下的稳定性和耐用性。
    - 优异的电气性能:低电阻、高绝缘强度和精确的阻抗匹配,确保信号传输的质量和效率。
    - 广泛的适用范围:适用于从消费电子到工业控制的多种应用场景,满足不同需求。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品中的LCD显示屏接口连接。
    - 汽车电子系统的内部布线,如车载音响系统。
    - 医疗设备中的传感器和控制单元之间的数据传输。
    使用建议:
    - 在高频信号传输场合下,建议使用具有更小电容和更高阻抗的FFC电缆以提高信号质量。
    - 在复杂环境下,如极端温度变化或强烈振动的地方,使用加固带加强保护,增强电缆的使用寿命。

    5. 兼容性和支持


    - 本产品支持与多种类型的连接器和电子设备相兼容,适用于标准FFC连接器的应用场景。
    - 厂商提供详细的技术支持和售后服务,确保客户在使用过程中遇到问题能够及时获得帮助。

    6. 常见问题与解决方案


    - 问题一:焊接过程中出现分层现象。
    - 解决方案:调整焊接温度和时间,遵循推荐的焊接工艺进行操作。
    - 问题二:信号传输不稳定。
    - 解决方案:检查电缆的安装位置,避免强电磁干扰;确认焊接质量和接触良好。

    7. 总结和推荐


    总结:
    - 1.00 mm中心扁平柔性电缆(FFC)具备卓越的电气性能、高可靠性和广泛的应用领域。
    - 经过严格的物理和电气测试,确保其在恶劣环境下的长期稳定运行。
    推荐:
    - 推荐在对电缆性能和可靠性有较高要求的项目中使用此款FFC电缆。

0152670522参数

参数
长*宽*高 177.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0152670522厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152670522数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152670522 0152670522数据手册

0152670522封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.5786 ¥ 21.5797
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
