0150200154

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 14Conductors 60VAC 0.203m
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 0150200154

0150200154概述

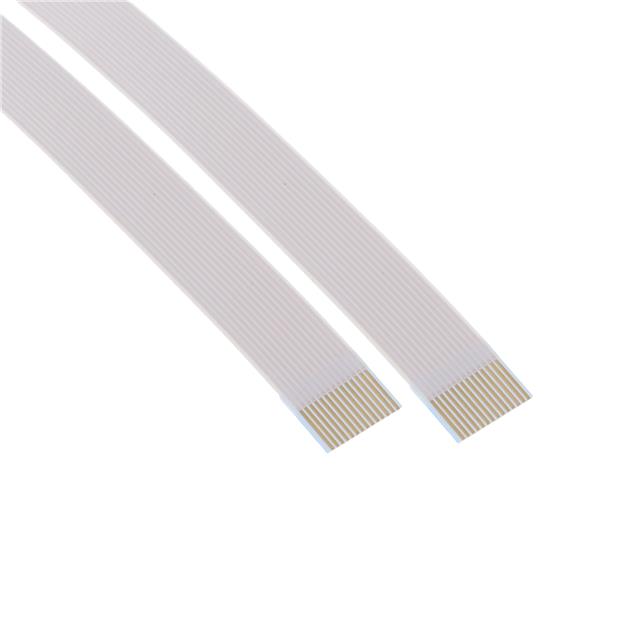

    0.50MM Center FFC Jumper Cable (High Temperature, Au Plating)

    1. 产品简介


    0.50mm 中心 FFC 跳线电缆是一种专为高可靠性应用设计的柔性扁平电缆(FFC)。它采用镀金铜导体,具备优良的机械强度和电气性能。这种电缆广泛应用于消费电子、医疗设备、工业控制等领域,是连接各种电路板的理想选择。

    2. 技术参数


    - 产品名称和系列号
    - 产品名称:0.50mm 中心 FFC 跳线电缆(高温,Au 镀层)
    - 产品型号:15020-XXXX
    - 尺寸、材料和标记
    - 导体数量:N:6 至 80
    - 节距:P:0.50 ± 0.05mm
    - 跨距:E:0.50 (N-I) ± 0.10mm
    - 总宽度:W:0.50 (N+I) ± 0.06mm
    - 边缘宽度:M:0.5 + 0.15/- 0.096mm
    - 带长:S:2.00 至 10.00 ± 0.80mm
    - 连接区域端厚:Tc:0.30 ± 0.05mm
    - 绝缘区厚度:Ti:0.27 ± 0.05mm
    - 绝缘长度:L:20 至 60mm ± 2.00mm
    - 加强长度:F:6.00 至 20.00 ± 2.00mm
    - 端面正方形度:s-s’:0.30mm 最大
    - 结构组成
    - 导体:材料:镀金铜导体;厚度:0.10mm 标准
    - 绝缘带:材料:聚酯+阻燃粘合剂;厚度:0.086mm 标准;颜色:白色
    - 加强带:材料:聚酯+粘合剂;厚度:0.15 标准;颜色:蓝色
    - 额定值
    - 工作温度范围:-40°C 至 +105°C
    - 电流:0.5A

    3. 产品特点和优势


    - 高耐热性:能够承受高达 105°C 的工作温度,适用于高温环境。
    - 高可靠性:通过严格的机械和电气测试,确保长期稳定运行。
    - 镀金导体:导体表面镀有金,提高电气接触可靠性和抗腐蚀能力。
    - 多种配置选项:提供从 6 到 80 条导体的不同型号,满足不同的应用需求。

    4. 应用案例和使用建议


    - 消费电子:常用于笔记本电脑、智能手机和平板电脑内部连接。
    - 医疗设备:适合在医疗设备中进行高精度、高可靠的信号传输。
    - 工业控制:适用于工业自动化控制系统中的信号传输。
    使用建议:
    - 在高温环境下使用时,确保周围环境温度不超过 105°C。
    - 在低温环境下使用时,需要考虑电缆的冷缩效应。
    - 在选择导体数量时,根据具体应用需求来确定,避免不必要的成本增加。

    5. 兼容性和支持


    - 兼容性:与市面上主流的 FFC 接口兼容。
    - 支持和维护:制造商提供详细的技术支持和售后服务,包括产品安装、调试及故障排查。

    6. 常见问题与解决方案


    - Q1:如何确保电缆的焊接质量?
    - A1:按照 UL 758 标准执行浸锡工艺,确保浸锡时间为 30 秒,浸锡温度为 250 ± 10°C,避免脱层现象。
    - Q2:如何提高电缆的耐用性?
    - A2:使用前进行适当的储存和搬运,避免物理损伤;定期进行检查,确保电缆没有磨损或其他损坏。

    7. 总结和推荐


    总结:这款 0.50mm 中心 FFC 跳线电缆以其出色的高温性能、高可靠性和广泛的适用范围,在众多应用领域中表现出色。特别是在消费电子、医疗设备和工业控制领域中,其优异的表现使其成为首选产品。
    推荐:鉴于其卓越的性能和广泛应用,强烈推荐在需要高可靠性、高温度适应性的场合中使用。

0150200154参数

参数
长*宽*高 203.2mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装
