21020-0052

产品分类: 扁平带状线缆
厂牌: MOLEX

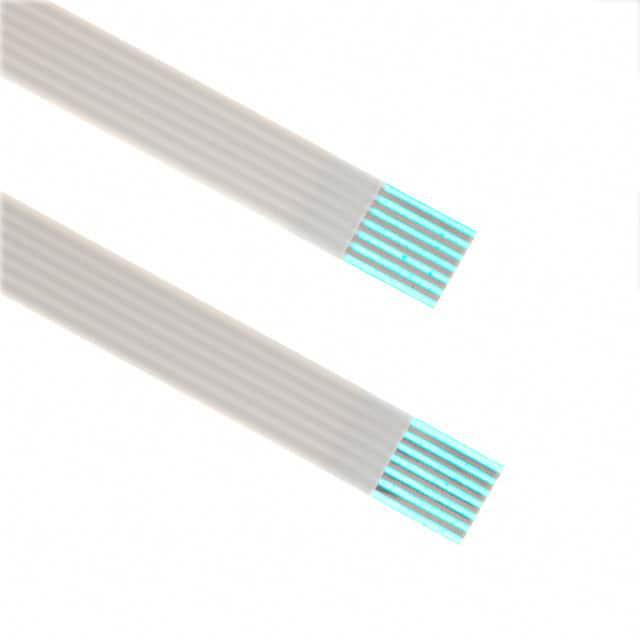

产品描述: Cable Assembly 0.03m 0.5mm 6 to 6 POS Premo Flex FFC Jumper to Premo Flex FFC Jumper Premo-Flex™FFC Jumper Bag
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 21020-0052

21020-0052概述

    Premo-Flex™ FFC Jumper 技术手册

    1. 产品简介


    Premo-Flex™ FFC(柔性扁平电缆)跳线是一种专为现代电子设备设计的连接解决方案。该产品主要用于计算机、移动设备、消费电子产品等领域,能够提供高效且可靠的信号传输。Premo-Flex™ FFC Jumper 采用 0.50mm 节距的设计,具有反面接触点(Type D),6个电路通道,电缆长度为0.03米,电缆厚度为0.27毫米,镀层材料为锡(Sn)。

    2. 技术参数


    - 电缆长度:0.03米
    - 电路数(已装载):6个
    - 节距 - 终端接口:0.50毫米
    - 温度范围 - 工作环境:-40°C 至 +80°C
    - 最大电流 - 每个触点:0.5安培
    - 最大电压:30伏特
    - 包装类型:袋装

    3. 产品特点和优势


    Premo-Flex™ FFC Jumper 具有以下几个显著的特点和优势:
    - 高可靠性:由于采用了优质材料和先进的制造工艺,确保了信号传输的稳定性。
    - 紧凑设计:0.50毫米的节距设计使得跳线可以适应更小的空间需求,适用于现代紧凑型电子设备。
    - 宽工作温度范围:-40°C 至 +80°C 的工作温度范围使其能够在极端环境中稳定工作。
    - 反面接触点设计(Type D):这种设计增加了连接的灵活性和安全性,避免了接触点间的干扰。

    4. 应用案例和使用建议


    Premo-Flex™ FFC Jumper 可以广泛应用于多种电子设备中,例如智能手机、平板电脑、笔记本电脑等。具体应用示例包括:
    - 智能手机显示屏连接:Premo-Flex™ FFC Jumper 可以用来连接智能手机的显示屏和其他内部组件,确保高效稳定的信号传输。
    - 笔记本电脑主板与显示面板之间的连接:利用其紧凑设计和高可靠性,可以在狭小的空间内实现可靠的连接。
    使用建议:
    - 正确安装:确保电缆和连接器正确对齐,避免反向安装导致短路或损坏。
    - 定期检查:建议定期检查跳线的连接状态,以确保其可靠性和稳定性。

    5. 兼容性和支持


    Premo-Flex™ FFC Jumper 与各种柔性扁平电缆相兼容,并且可以通过官方技术支持获得进一步的支持。制造商 Molex 提供详细的文档和用户指南,帮助用户更好地理解和使用该产品。此外,用户还可以通过电子邮件 `productcompliance@molex.com` 获取更多关于产品环保合规性的信息。

    6. 常见问题与解决方案


    1. 问题:跳线在安装过程中出现短路现象。
    - 解决方案:检查电缆和连接器是否正确对齐,并确认没有灰尘或杂质进入连接区域。
    2. 问题:跳线在长时间使用后信号传输质量下降。
    - 解决方案:建议定期检查和维护跳线,确保连接稳固且清洁无杂质。
    3. 问题:跳线在低温环境下无法正常工作。
    - 解决方案:确认跳线的工作温度范围符合实际使用环境的要求,如有必要,考虑使用耐低温材料的跳线。

    7. 总结和推荐


    Premo-Flex™ FFC Jumper 在紧凑设计、高可靠性及宽工作温度范围内表现优异,适用于各类电子设备的内部连接。它不仅具备反面接触点的优势,还能够满足各种复杂环境下的应用需求。总体来说,该产品是值得推荐的选择。

21020-0052参数

参数
长*宽*高 29.97mm(长度)
零件状态 停产
包装方式 盒装,袋装

21020-0052厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

21020-0052数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 21020-0052 21020-0052数据手册

21020-0052封装设计

查看详情并下载
Symbol
Footprint
3D Model
