1200651642

产品分类: 圆形线缆
厂牌: MOLEX
产品描述:
供应商型号: N-1200651642
供应商: 云汉优选
标准整包数: 1
MOLEX 圆形线缆 1200651642

1200651642概述


    产品简介

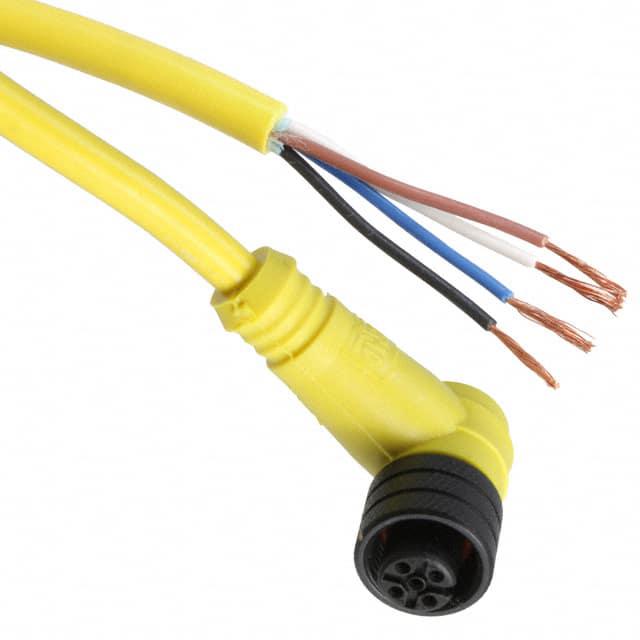

    M12系列插头(90°弯角)是一种广泛应用于工业自动化和通信领域的电子元器件。这类插头采用M12螺纹设计,提供了出色的机械稳定性和防护性能。它们主要用于工业控制系统、传感器连接、电机控制、机器人及分布式I/O模块等领域。其设计符合IEC 61076-2-101标准,并具有IP67防护等级,能够在恶劣环境下可靠运行。

    技术参数


    | 参数类型 | 描述 |

    | 产品型号 | M12 Female Plug 90° Angled |
    | 长度 | 31.0mm ±0.2mm |
    | 接触位置 | 3、4、5、8个触点 |
    | 电压范围(根据接触数量) | 3、4触点:250V;5触点:60V;8触点:30V |
    | 电流范围 | 3、4、5触点:4A;8触点:2A |
    | 工作温度范围 | -25°C至+85°C |
    | 防护等级 | IP67 |
    | 电缆外径范围 | 14.5mm |
    | 连接方式 | M12x1螺纹 |

    产品特点和优势


    1. 高度可靠性:IP67防护等级确保产品在恶劣环境中保持稳定的电气性能。
    2. 多样化触点配置:提供3、4、5、8触点选项,以满足不同的应用需求。
    3. 灵活连接方式:90°弯角设计适用于空间受限的应用场合。
    4. 耐用性强:采用优质材料(如红胶铜镀镍外壳和PUR材质的电缆),提升了整体寿命。
    5. 抗干扰能力:符合电磁兼容要求,确保信号传输的稳定性。

    应用案例和使用建议


    应用场景:
    - 自动化设备:用于连接传感器和执行器。
    - 智能制造:连接机器人控制系统和外围设备。
    - 现场总线:作为工业网络的节点连接点。
    使用建议:
    - 根据具体应用选择合适的电缆长度和过模颜色(黑、黄、灰等)。
    - 在动态环境中使用时,建议选择带有弯曲保护设计的电缆(如带有弯曲半径指示的电缆)。
    - 定期检查连接状态,确保防水密封圈完好无损。

    兼容性和支持


    该产品支持与各种工业控制系统的兼容,包括西门子、施耐德、罗克韦尔等品牌设备。此外,供应商提供完善的售后服务和技术支持,包括产品安装指南、故障排查手册等文档资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 确保拧紧连接螺母 |
    | 密封失效 | 更换密封圈 |
    | 信号传输不稳定 | 检查接触点是否有氧化或腐蚀现象 |
    | 无法通电 | 检查电源连接是否正确 |

    总结和推荐


    这款M12插头凭借其卓越的可靠性和广泛的适用性,在工业自动化领域中表现出色。无论是从防护等级、电缆长度还是连接灵活性来看,它都展现了强大的竞争优势。建议在需要高稳定性的应用场景中优先考虑此款产品。
    推荐指数:★★★★★

1200651642参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1200651642厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1200651642数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1200651642 1200651642数据手册

1200651642封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 46.2796 ¥ 393.3766
3+ $ 44.0737 ¥ 374.6265
6+ $ 42.7686 ¥ 363.5331
12+ $ 41.922 ¥ 356.337
库存: 42
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 786.75
